Радиатор, вентилятор схроуд и защита — HITACHI LX150-2

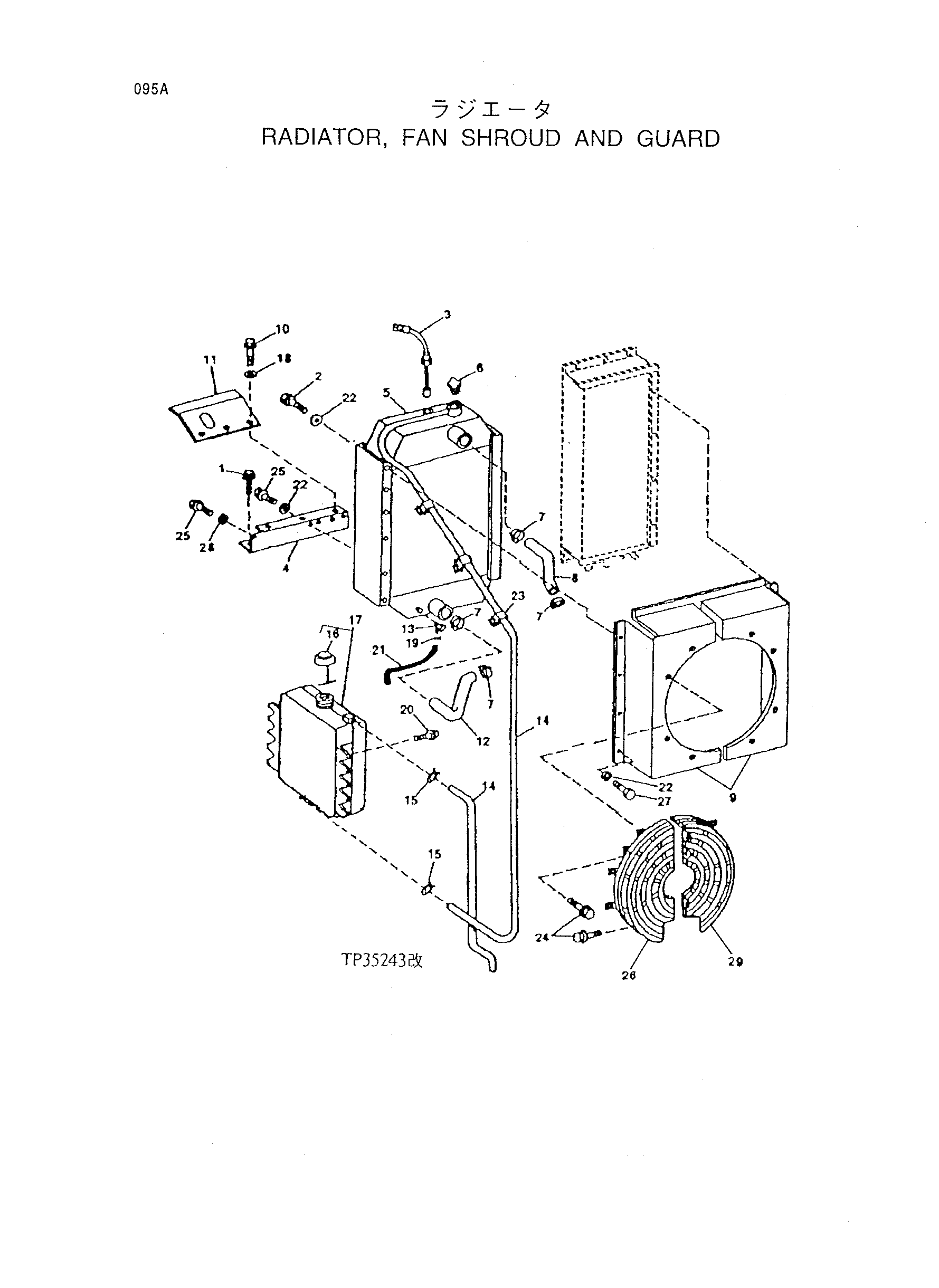

Заводская схема «Радиатор, вентилятор схроуд и защита» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7786 | Винт | 2 |
| 2 | 19M7784 | Винт | 6 |
| 3 | AT164815 | Датчик | 1 |
| 3 | AT169418 | Датчик | 1 |
| 4 | AT160384 | Угол | 1 |
| 5 | AT163222 замена: AT169418 | Радиатор | 1 |
| 5 | AT163222 замена: AT177412 | Радиатор | 1 |
| 5 | AT163222 замена: AT173610 | Радиатор | 1 |
| 5 | AT177412 | Радиатор | 1 |
| 6 | AT165587 | Заливная горловина колпачок | 1 |
| 6 | AT173610 | Заливная горловина колпачок | 1 |
| 7 | AR21999 | Хомут | 2 |
| 7 | AR21999 | Хомут | 1 |
| 7 | AR40418 | Хомут | 1 |
| 8 | T147756 | Шланг | 1 |
| 9 | AT162745 | Кожух | 1 |
| 10 | 19M7865 | Винт | 3 |
| 11 | T145670 | Щиток | 1 |
| 12 | T147757 | Шланг | 1 |
| 13 | AT166903 | Дренажный клапан | 1 |
| 13 | AT13740 | Дренажный клапан | 1 |
| 15 | T13254 | Хомут | 2 |
| 16 | AT106413 | Колпачок | 1 |
| 17 | AT166459 | Бак | 1 |
| 18 | 24M7238 | Шайба | 3 |
| 19 | R34766 | Хомут | 1 |
| 20 | 19M7865 | Винт | 4 |
| 22 | 24M7296 | Шайба | 7 |
| 22 | 24M7239 | Шайба | 8 |
| 23 | T142090 | Зажим | 3 |
| 24 | 19M7785 | Винт | 10 |
| 25 | 19M7784 | Винт | 2 |
| 26 | AT163007 | Защитный кожух | 1 |
| 27 | 19M7783 | Винт | 8 |
| 28 | T148712 | Шайба | 1 |
| 29 | AT169857 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
