Масляный всасывание пипес — HITACHI LX150-2

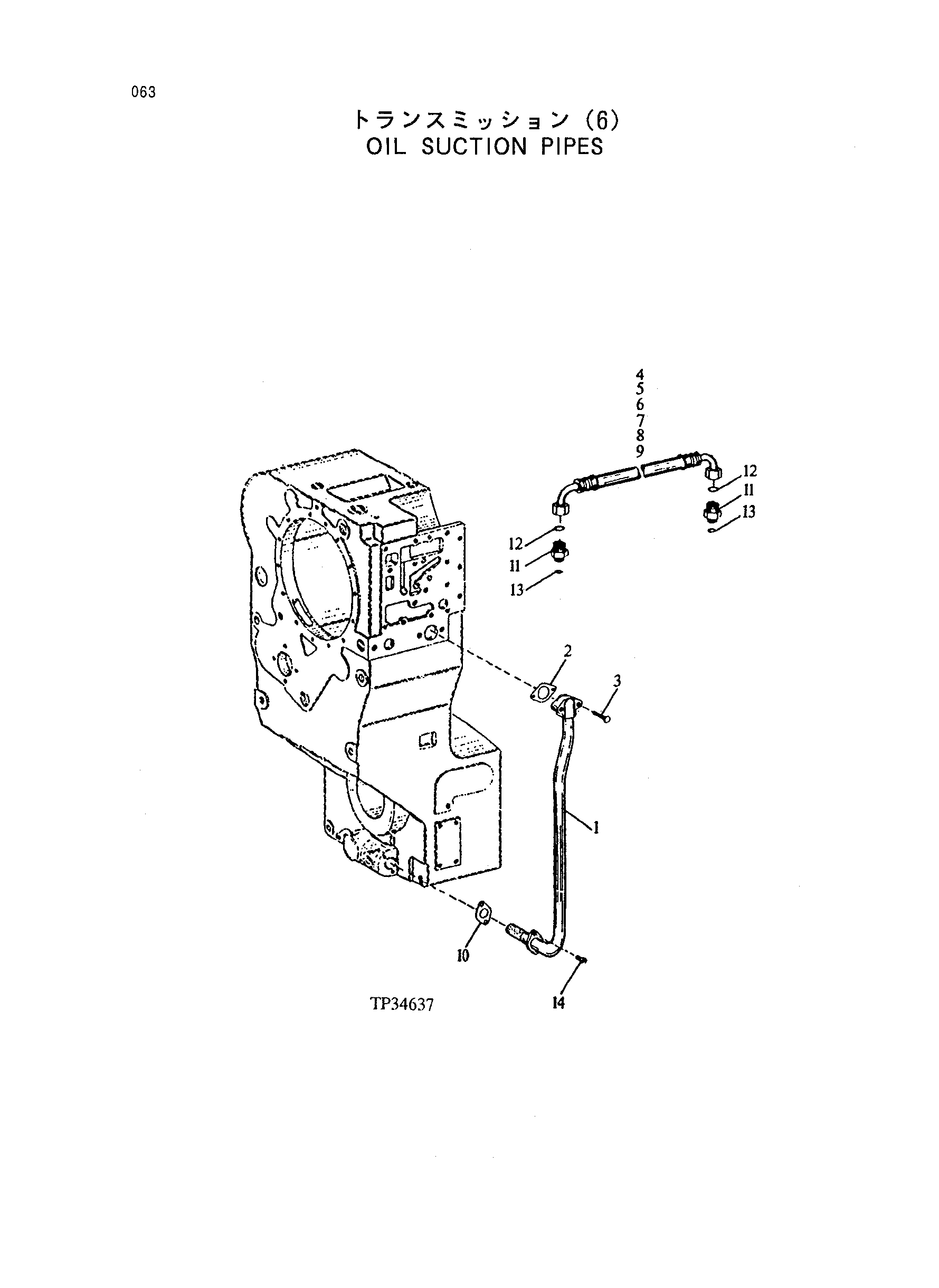

Заводская схема «Масляный всасывание пипес» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT108319 | Масляный трубка | 1 |
| 2 | T131720 | Прокладка | 1 |
| 3 | 19M7269 | Болт с головкой | 2 |
| 4 | AT108306 | Шланг | 1 |
| 5 | AT159244 | Гидравлический шланг | 1 |
| 6 | AT159245 | Гидравлический шланг | 1 |
| 7 | AT159245 | Гидравлический шланг | 1 |
| 8 | AT108306 | Шланг | 1 |
| 9 | AT108306 | Шланг | 1 |
| 10 | T116604 | Прокладка | 1 |
| 11 | T144544 | Адаптер | 12 |
| 12 | T74552 | Уплотнительное кольцо | 12 |
| 13 | R76617 | Уплотнительное кольцо | 12 |
| 14 | 19M8024 | Винт | 2 |
| (K1) | AT172165 | Прокладка комплект | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
