Дифференциал суппортс и смазка линии — HITACHI LX150-2

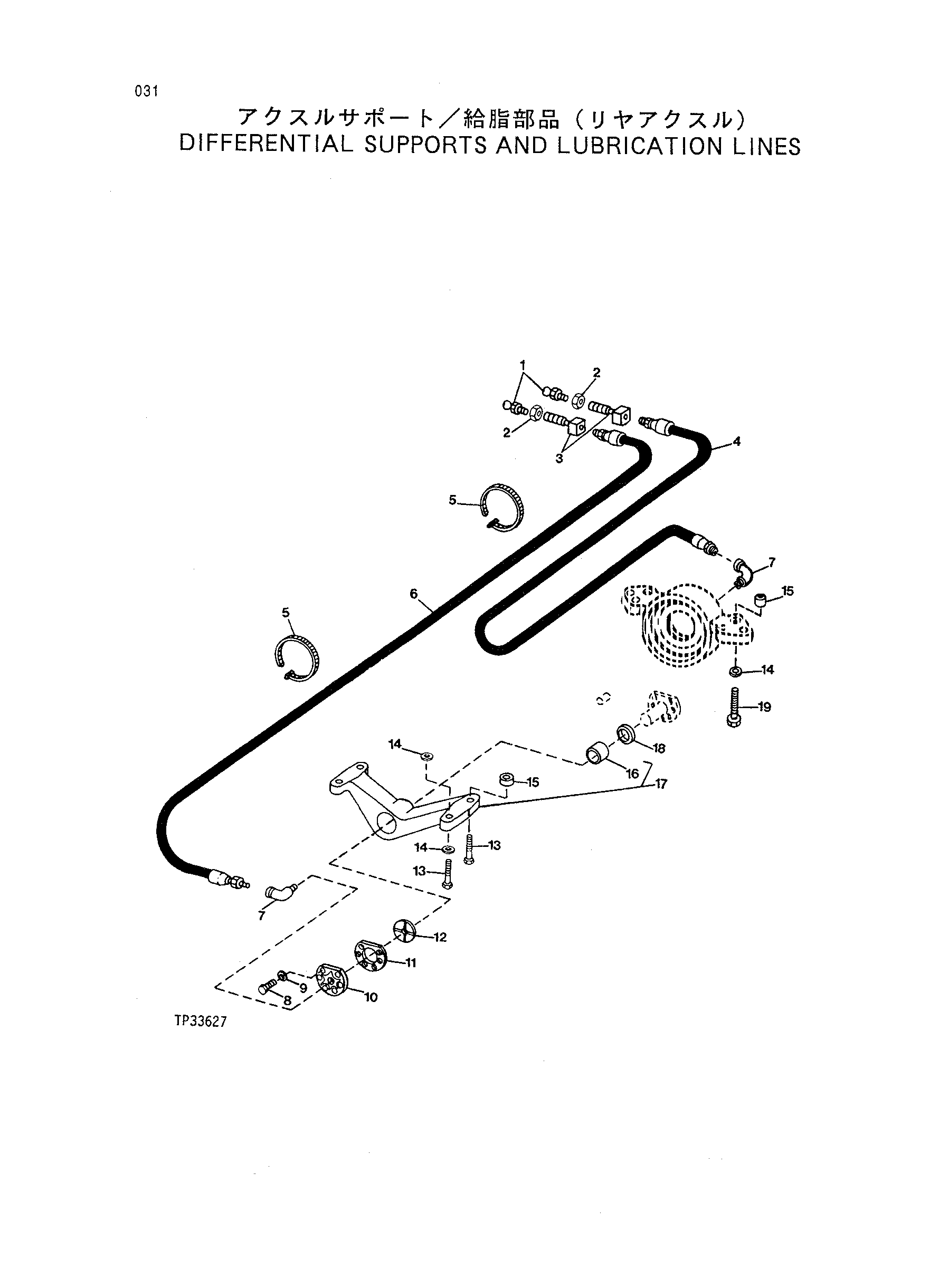

Заводская схема «Дифференциал суппортс и смазка линии» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | JD7797 | Смазка штуцер | 2 |
| 2 | E12379 | Гайка | 2 |
| 3 | R36311 | Штуцер | 2 |
| 4 | AT103354 | Гидравлический шланг | 1 |
| 5 | H77698 | TIE лента | 1 |
| 6 | AT53541 | Гидравлический шланг | 1 |
| 7 | 15H219 | Угловой штуцер штуцер | 1 |
| 8 | 19M7493 | Болт с головкой | 6 |
| 9 | 24M7044 | Шайба | 6 |
| 10 | R97708 | Крышка | 1 |
| 11 | R97709 | Регулировочная шайба | 1 |
| 11 | R97711 | Регулировочная шайба | 1 |
| 11 | R97712 | Регулировочная шайба | 1 |
| 12 | R97705 | Шайба | 1 |
| 13 | 19M7883 | Винт | 4 |
| 14 | 24M7242 | Шайба | 8 |
| 15 | 30251 | Втулка | 4 |
| 16 | R97707 | Втулка | 1 |
| 17 | AT149818 | Опора | 1 |
| 18 | AT49859 | Уплотнение | 1 |
| 19 | 19M7892 | Болт с головкой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
