Гидроцилиндр стрелы — HITACHI LX150-2

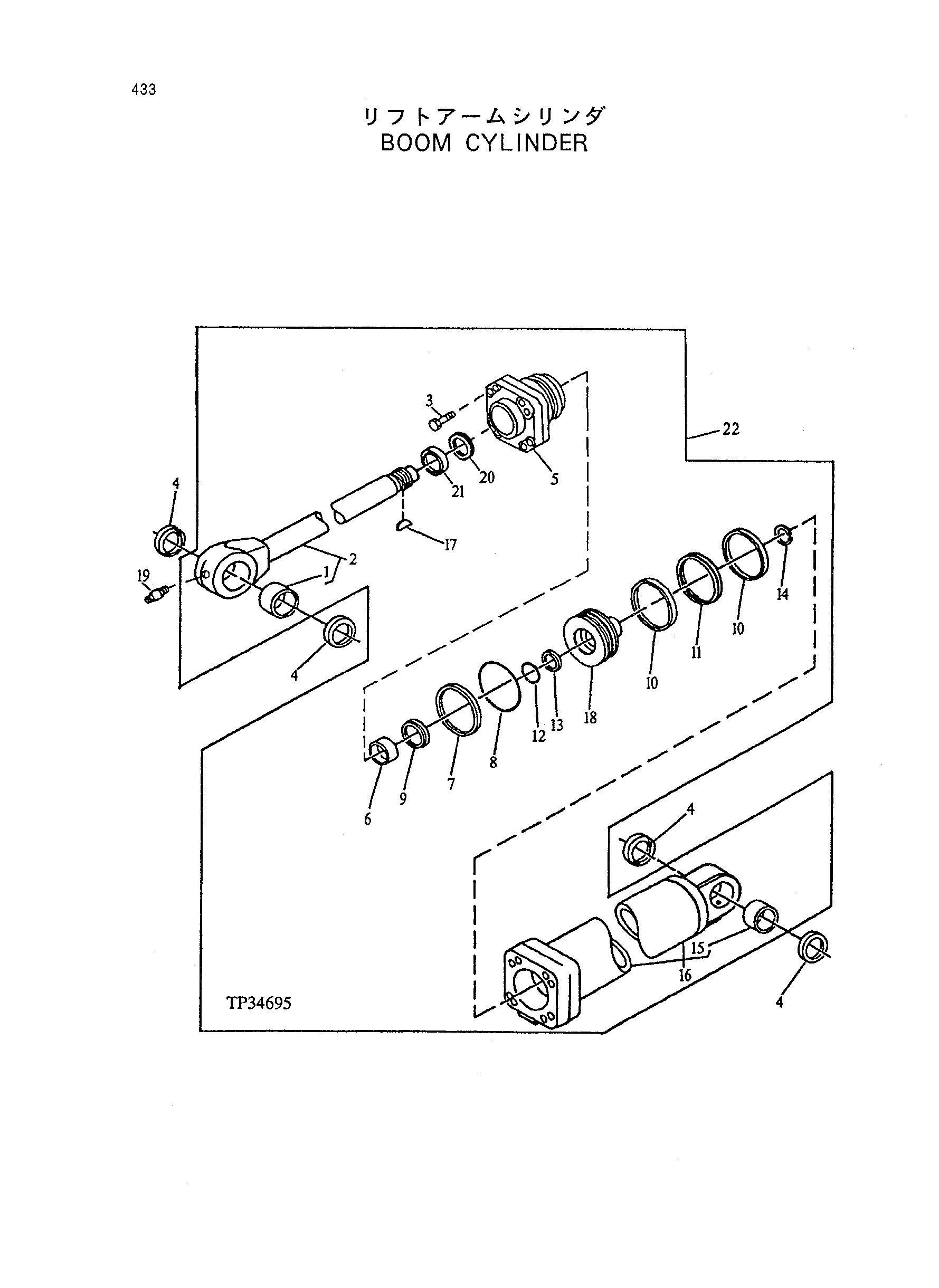

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85555 | Втулка | 1 |
| 2 | AH139474 | Шток | 1 |
| 3 | 19M8629 | Винт | 8 |
| 4 | T102207 | Уплотнение | 4 |
| 5 | H145439 | Хйдр. гидроцилиндр шток гуид | 1 |
| 6 | R85230 | Бакк-уп кольцо | 1 |
| 7 | R98669 | Бакк-уп кольцо | 1 |
| 8 | H88900 | Уплотнительное кольцо | 1 |
| 9 | RE25150 | Уплотнение | 1 |
| 10 | R85228 | Веар кольцо | 2 |
| 11 | RE25146 | Уплотнение | 1 |
| 12 | R86192 | Уплотнительное кольцо | 1 |
| 13 | R80521 | Бакк-уп кольцо | 2 |
| 14 | R86103 | Стопорное кольцо | 1 |
| 15 | R85555 | Втулка | 1 |
| 16 | AH139463 | Гидравлический гидроцилиндр барр | 1 |
| 17 | R86102 | Шпонка | 1 |
| 18 | R93778 | Поршень | 1 |
| 19 | T162396 | Смазка штуцер | 2 |
| 20 | RE25149 | Уплотнение | 1 |
| 21 | RE25148 | Уплотнение | 1 |
| 22 | AH139265 | Гидравлический гидроцилиндр | 2 |
| (BK) | AH137210 | Боре репаир комплект | 1 |
| (RK) | RE25152 | Шток репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
