Оутпут вал — HITACHI LX150-2

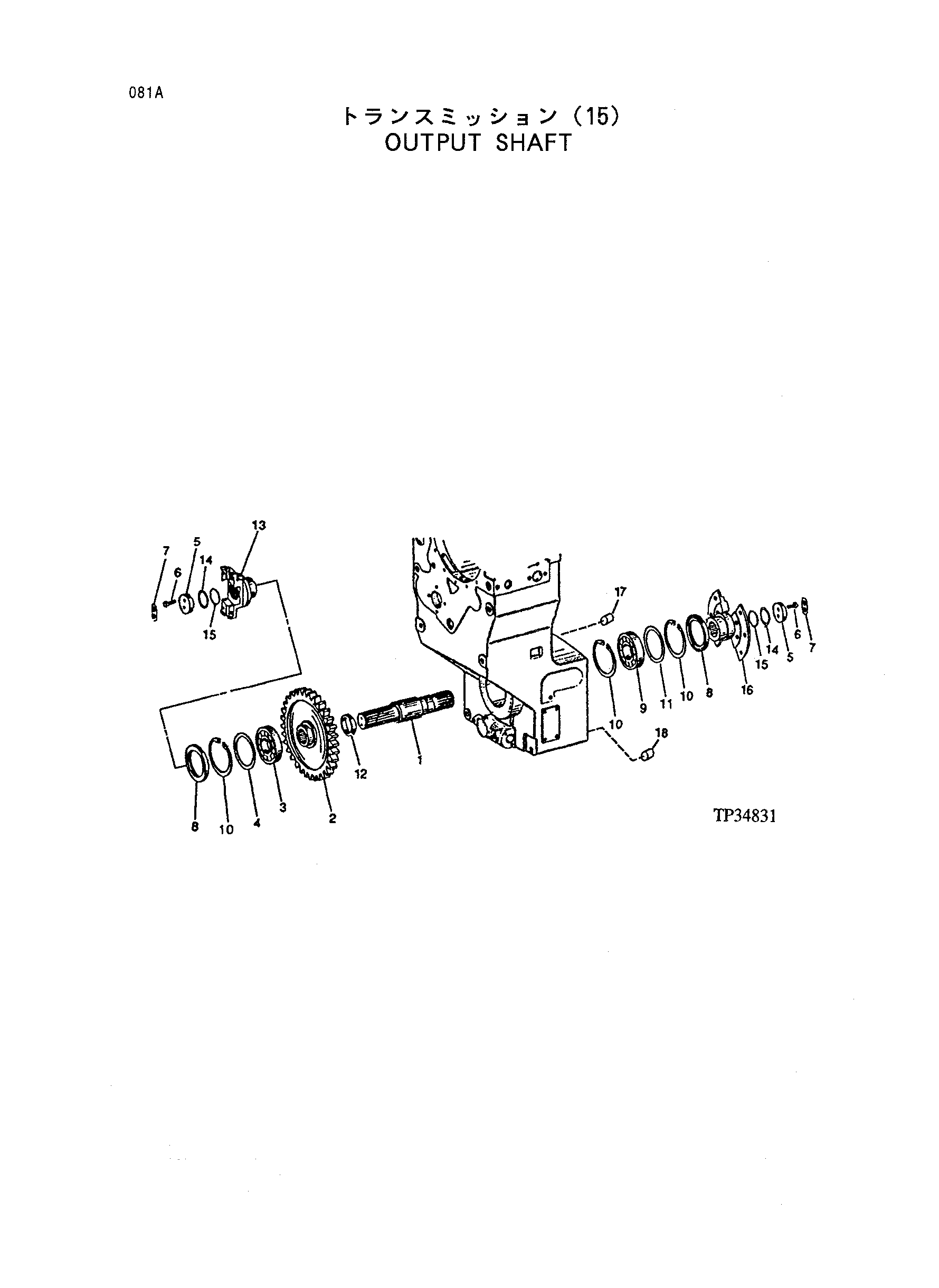

Заводская схема «Оутпут вал» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116973 | Вал | 1 |
| 2 | T144444 | Шестерня | 1 |
| 3 | T116875 | Каток подшипник | 1 |
| 4 | T116927 | Регулировочная шайба | 1 |
| 5 | T116940 | Шайба | 2 |
| 6 | 19M7168 | Болт с головкой | 4 |
| 7 | T116928 | Шайба | 2 |
| 8 | T116915 | Уплотнение | 2 |
| 9 | T143359 | Шарик подшипник | 1 |
| 10 | 40M5463 | Стопорное кольцо | 3 |
| 11 | T116899 | Шайба | 1 |
| 11 | T116902 | Шайба | 1 |
| 11 | T116901 | Шайба | 1 |
| 11 | T116900 | Шайба | 1 |
| 11 | T141519 | Регулировочная шайба | 1 |
| 11 | T141518 | Регулировочная шайба | 1 |
| 11 | T116927 | Регулировочная шайба | 1 |
| 12 | T116907 | Втулка | 1 |
| 13 | T116972 | Фланец | 1 |
| 14 | T116975 | Регулировочная шайба | 1 |
| 14 | T116976 | Регулировочная шайба | 1 |
| 15 | R78975 | Уплотнительное кольцо | 2 |
| 16 | T116993 | Фланец | 1 |
| 17 | 30M5581 | Колпачок | 1 |
| 18 | 30M7023 | Колпачок | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
