Вход вал, корпус и кхарге насос — HITACHI LX150-2

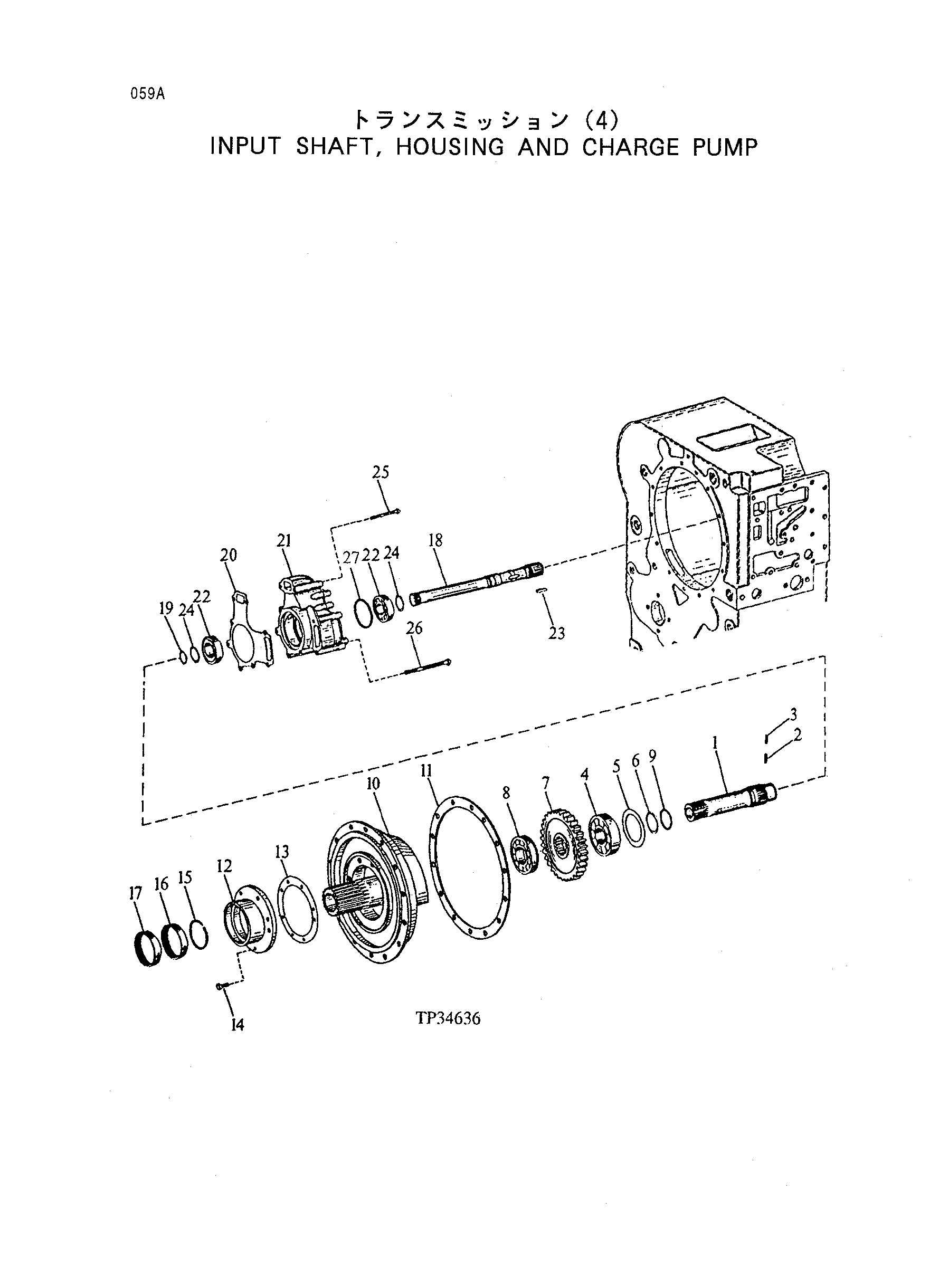

Заводская схема «Вход вал, корпус и кхарге насос» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T116969 | Вал | 1 |
| 2 | 34M7203 | Пружина палец | 1 |
| 3 | 34M7204 | Пружина палец | 1 |
| 4 | JD7155 | Шарик подшипник | 1 |
| 5 | T116938 | Регулировочная шайба | 1 |
| 5 | T116939 | Регулировочная шайба | 1 |
| 5 | T116937 | Регулировочная шайба | 1 |
| 5 | T116936 | Регулировочная шайба | 1 |
| 5 | T116935 | Регулировочная шайба | 1 |
| 5 | T116934 | Регулировочная шайба | 1 |
| 5 | T116933 | Регулировочная шайба | 1 |
| 5 | T116932 | Регулировочная шайба | 1 |
| 5 | T116931 | Регулировочная шайба | 1 |
| 5 | T116930 | Регулировочная шайба | 1 |
| 5 | T116929 | Шайба | 1 |
| 6 | 40M7058 | Стопорное кольцо | 1 |
| 7 | T131688 | Шестерня | 1 |
| 8 | JD10242 | Каток подшипник | 1 |
| 9 | T116913 | Поршень кольцо | 1 |
| 10 | AT108324 | Фланец | 1 |
| 11 | T131719 | Прокладка | 1 |
| 12 | T116529 | Крышка | 1 |
| 13 | T131713 | Прокладка | 1 |
| 14 | 19M7377 | Болт с головкой | 8 |
| 15 | T116495 | Скрапер кольцо | 1 |
| 16 | T116498 | Неедле подшипник | 1 |
| 17 | T116502 | Уплотнение | 1 |
| 18 | T131697 | Вал | 1 |
| 19 | T116869 | Поршень кольцо | 1 |
| 20 | T131718 | Прокладка | 1 |
| 21 | AT169249 | Насос | 1 |
| 22 | JD30213 | Шарик подшипник | 2 |
| 23 | T131696 | Вал шпонка | 1 |
| 24 | 40M7084 | Стопорное кольцо | 2 |
| 25 | 19M8038 | Болт с головкой | 4 |
| 26 | A37912 | Болт | 4 |
| 27 | T144374 | Шайба | 1 |
| 27 | T144375 | Шайба | 1 |
| 27 | T144376 | Шайба | 1 |
| 27 | T144377 | Шайба | 1 |
| 27 | T144378 | Шайба | 1 |
| 27 | T144379 | Шайба | 1 |
| 27 | T144380 | Шайба | 1 |
| 27 | T144381 | Шайба | 1 |
| 27 | T144382 | Шайба | 1 |
| 27 | T144383 | Шайба | 1 |
| (K1) | AT172165 | Прокладка комплект | 1 |
| (K2) | AT172164 | Уплотнение и прокладка комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
