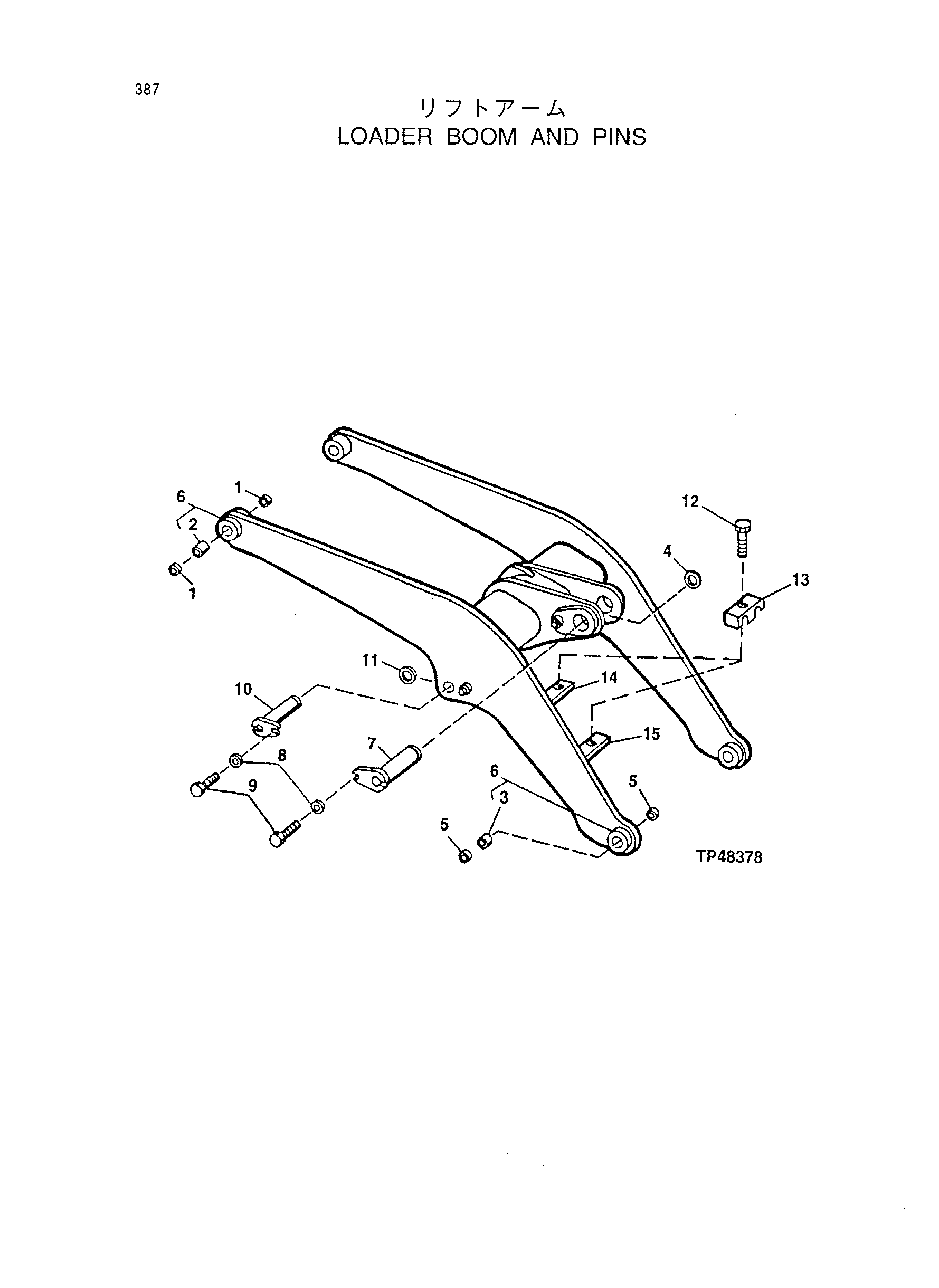

Погрузчик стрела и пинс — HITACHI LX150-2

Заводская схема «Погрузчик стрела и пинс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T102207	Уплотнение	4
2	T101756	Втулка	2
3	T125535	Втулка	2
4	T102172	Шайба	1
5	T102136	Уплотнение	4
6	AT149823	Погрузчик стрела	1
7	AT102828	Палец	1
8	T146246	Шайба	3
9	19M8029	Болт с головкой	3
10	AT102827	Палец	1
11	24H1240	Шайба	1
12	19M7935	Болт с головкой	2
13	T123721	Хомут	2
14	T160171	Винт	1
15	T160172	Винт	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
