Кондиционер <кабина> — HITACHI LX150-2

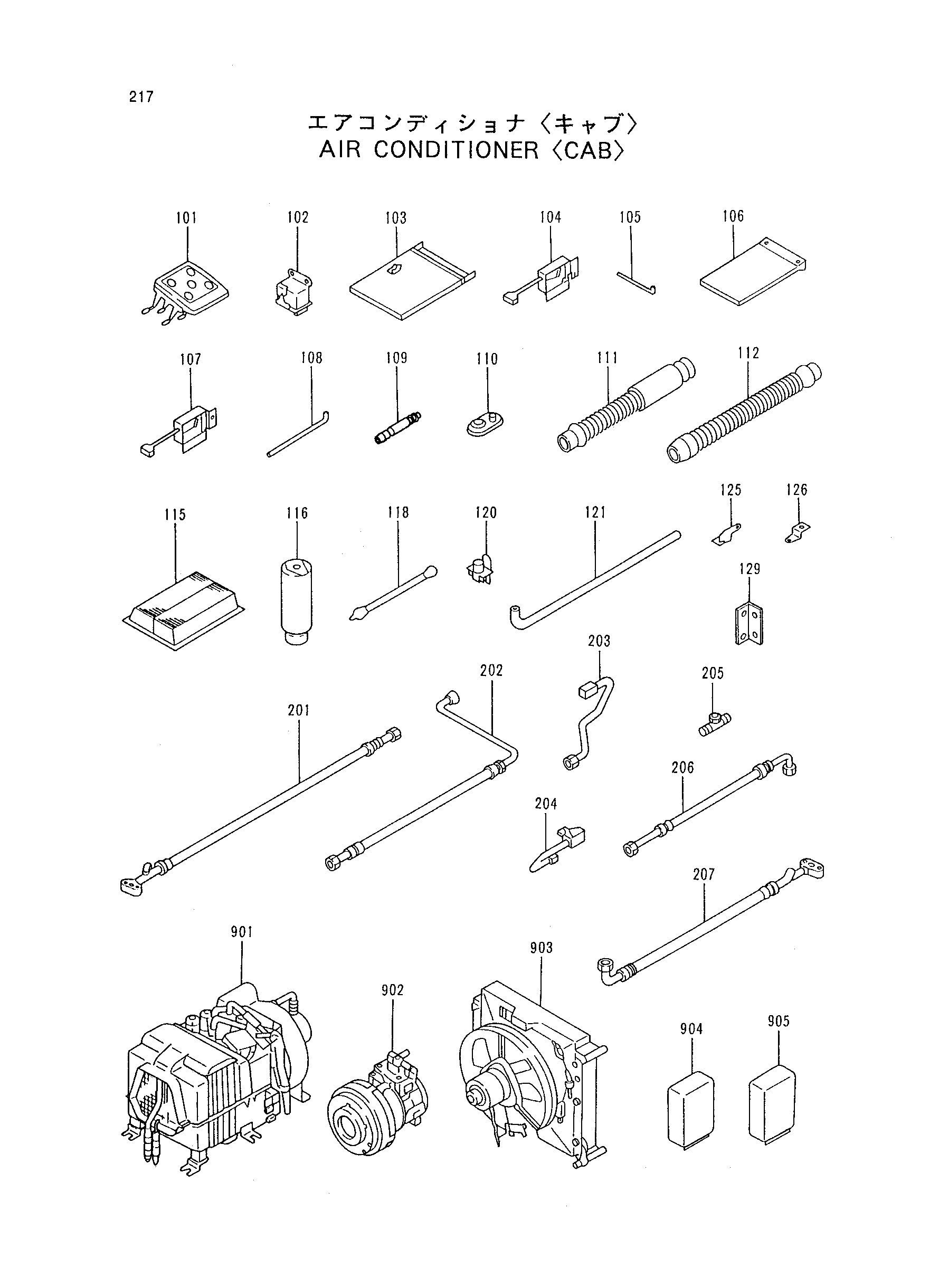

Заводская схема «Кондиционер <кабина>» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4335201 | Кондиционер в сборе | 1 | |
| 101 | 4333238 | Панель управление | 1 |
| 102 | 4333233 | Реле | 4 |
| 104 | 4351300 | Гидромотор серво | 1 |
| 107 | 4333240 | Гидромотор серво | 1 |
| 109 | 4355160 | Соединение | 2 |
| 110 | 4351307 | Резиновая втулка | 1 |
| 111 | 4351308 | Шланг флексибле | 1 |
| 112 | 4351309 | Шланг флексибле | 1 |
| 115 | 4251527 | Фильтр | 3 |
| 116 | 4333943 | Бак ликуид | 1 |
| 118 | 4281507 | Водяной шланг | 2 |
| 120 | 4236265 | Реле | 3 |
| 129 | 4333231 | Кронштейн | 1 |
| 201 | 4354599 | Шланг радиатора | 1 |
| 202 | 4351428 | Шланг радиатора | 1 |
| 203 | 4351310 | Трубка | 1 |
| 204 | 4351311 | Трубка | 1 |
| 205 | 4334649 | Стекло | 1 |
| 206 | 4351312 | Шланг радиатора | 1 |
| 207 | 4354600 | Шланг радиатора | 1 |
| 901 | 4363689 | Блок | 1 |
| 902 | 4333945 | Компрессор | 1 |
| 903 | 4333944 | Конденсатор | 2 |
| 904 | 4333229 | Амплифиер | 1 |
| 905 | 4333230 | Амплифиер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
