Компрессор кронштейн и в-белт — HITACHI LX150-2

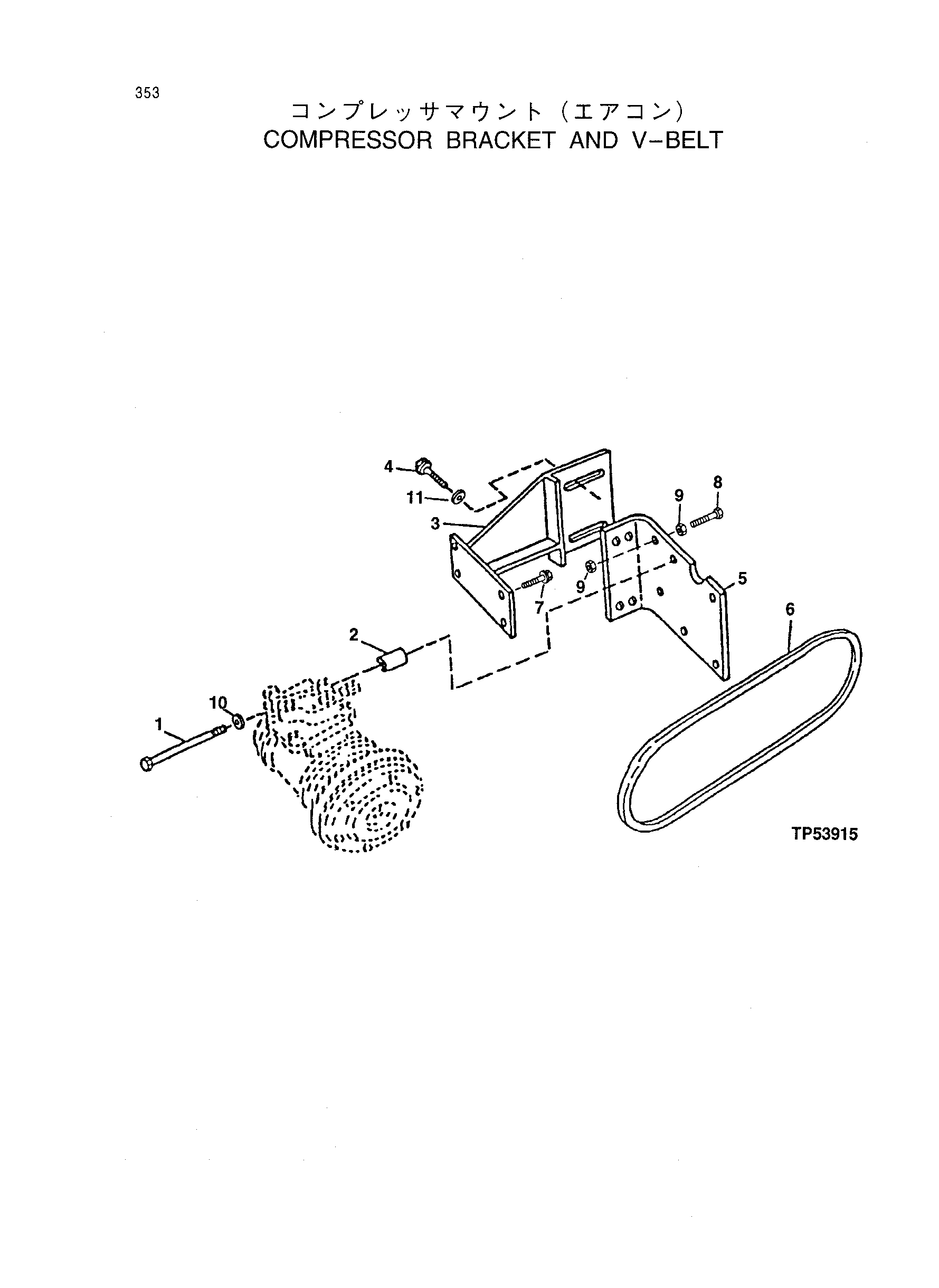

Заводская схема «Компрессор кронштейн и в-белт» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7997 | Болт с головкой | 4 |
| 2 | 4345873 | Проставка | 4 |
| 3 | 8068647 | Кронштейн | 1 |
| 4 | J021235 замена: 19M7789 | Болт с шайбой | 4 |
| 4 | 19M7789 | Винт | 4 |
| 5 | 3078904 | Кронштейн | 1 |
| 6 | 4311757 | Ремень V | 1 |
| 7 | 19M7785 | Винт | 4 |
| 8 | M261004 замена: 19M8764 | Болт | 2 |
| 8 | 19M8764 | Винт | 2 |
| 9 | 14M7296 | Фланец гайка | 4 |
| 10 | 24M7238 | Шайба | 4 |
| 11 | 449490 замена: 24M7226 | Шайба | 4 |
| 11 | 24M7226 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
