Блок <аиркондитионер основной> — HITACHI LX150-2

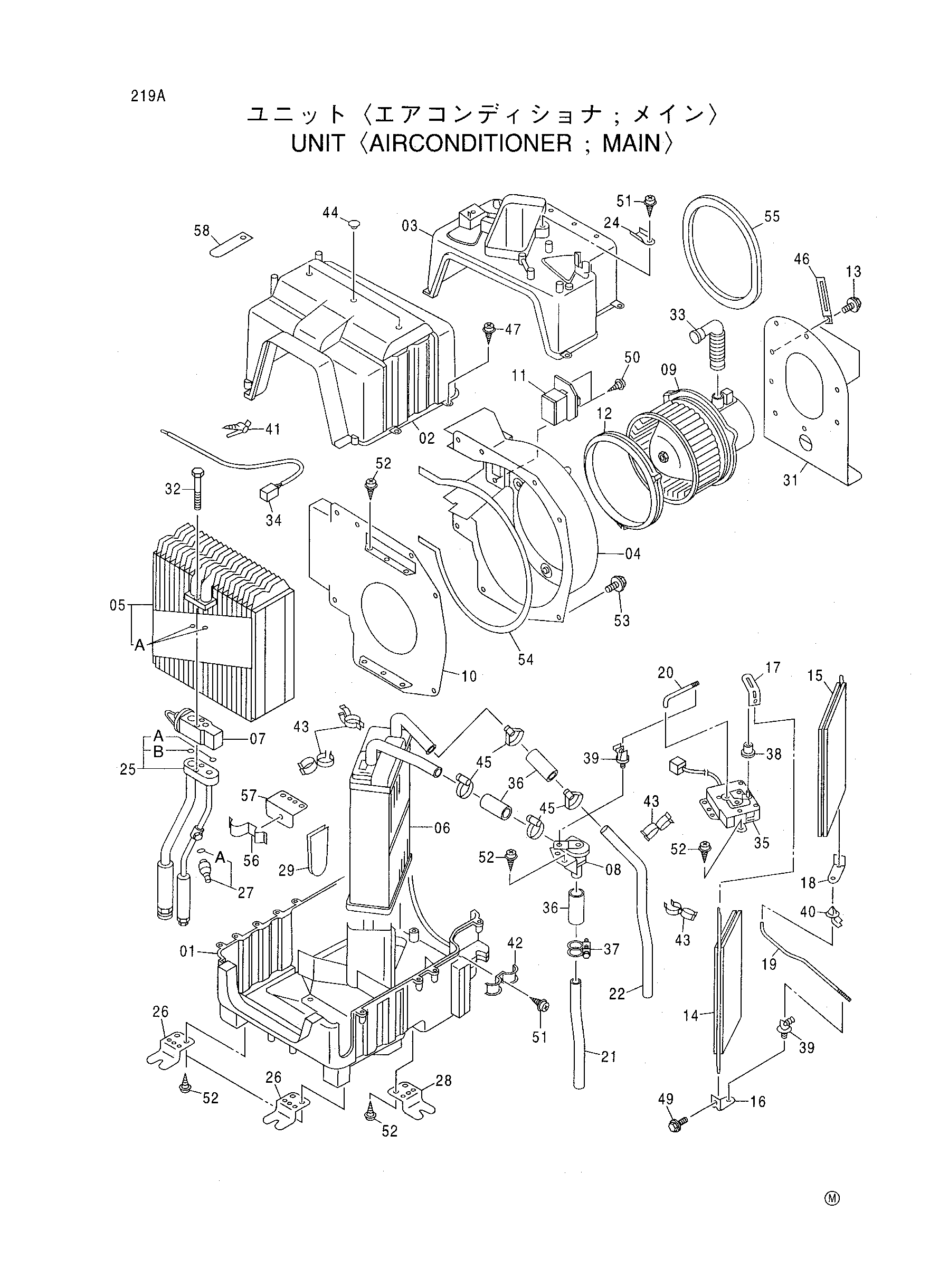

Заводская схема «Блок <аиркондитионер основной>» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4363689 | Блок воздушный кондитионинг | 1 | |
| 01 | 4363939 | Корпус блок | 1 |
| 02 | 4358259 | Корпус | 1 |
| 03 | 4358260 | Корпус | 1 |
| 04 | 4363940 | Корпус вентилятор | 1 |
| 05 | 4353903 | Радиатор | 1 |
| 05A | 4350206 | Уплотнительное кольцо | 2 |
| 06 | 4358261 | Радиатор | 1 |
| 07 | 4363715 | Клапан | 1 |
| 08 | 4353904 | Клапан | 1 |
| 09 | 4363941 | Гидромотор | 1 |
| 10 | 4363942 | Фланец | 1 |
| 11 | 4363943 замена: 4368400 | Ресистор вентилятор | 1 |
| 11 | 4368400 | Ресистор вентилятор | 1 |
| 12 | 4363944 | Манжета | 1 |
| 13 | 4364031 | Болт с шайбой | 3 |
| 14 | 4353901 | Дверь | 1 |
| 15 | 4353900 | Дверь | 1 |
| 16 | 4363945 | Рычаг контролл | 1 |
| 17 | 4363946 | Рычаг контролл | 1 |
| 18 | 4363947 | Рычаг контролл | 1 |
| 19 | 4363948 | Вал | 1 |
| 20 | 4363949 | Вал | 1 |
| 21 | 4353902 | Трубка | 1 |
| 22 | 4359195 | Трубка | 1 |
| 24 | 4363950 | Кронштейн | 2 |
| 25 | 4363716 | Трубка | 1 |
| 25A | 4350187 | Уплотнительное кольцо | 1 |
| 25B | 4350206 | Уплотнительное кольцо | 1 |
| 26 | 4363951 | Кронштейн | 3 |
| 27 | 4363717 | Датчик давления | 1 |
| 27A | 4363718 | Уплотнительное кольцо | 1 |
| 28 | 4363952 | Кронштейн | 1 |
| 29 | 4363965 | Резиновая втулка | 1 |
| 31 | 4363953 | Кронштейн | 1 |
| 32 | M340650 | Болт с внутренним шестигранником | 2 |
| 33 | 4363954 | Трубка | 1 |
| 34 | 4359190 | Термостат | 1 |
| 35 | 4359196 | Гидромотор | 1 |
| 36 | 4358252 | Разъём | 3 |
| 37 | 4235897 | Хомут | 1 |
| 38 | 4363955 | Втулка | 1 |
| 39 | 4362310 | Хомут | 2 |
| 40 | 4363956 | Втулка | 1 |
| 41 | 4363957 | Хомут | 1 |
| 42 | 4363958 | Хомут | 1 |
| 43 | 4363959 | Хомут | 4 |
| 44 | 4363960 | Хомут | 3 |
| 45 | 4359194 | Хомут | 4 |
| 46 | 4363961 | Хомут | 2 |
| 49 | J460308 | Винт с шайбой | 3 |
| 54 | 4363966 | Манжета | 1 |
| 55 | 4363967 | Манжета | 1 |
| 56 | 4363719 | Хомут трубки | 1 |
| 57 | 4363720 | Кронштейн | 1 |
| 58 | 4363961 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
