Фоуртх функтион дистанционный хйдрауликс — HITACHI LX150-2

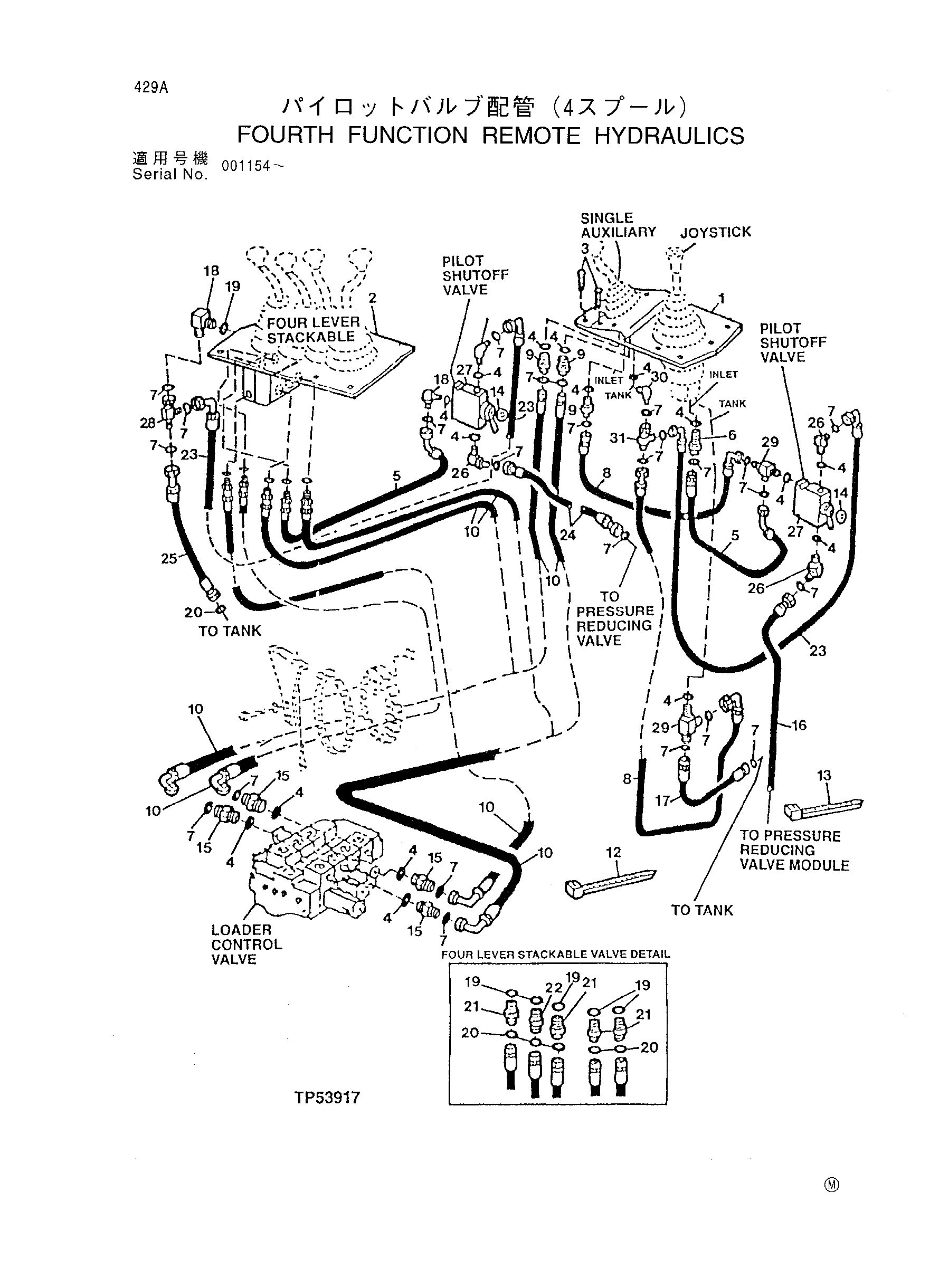

Заводская схема «Фоуртх функтион дистанционный хйдрауликс» для HITACHI LX150-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT162902 | Пластина | 1 |
| 2 | T147862 | Пластина | 1 |
| 2 | T160185 | Пластина | 1 |
| 3 | 21M7285 | Винт | 12 |
| 3 | 24M7054 | Шайба | 12 |
| 3 | 21M7285 | Винт | 16 |
| 3 | 24M7054 | Шайба | 16 |
| 4 | R26448 | Уплотнительное кольцо | 10 |
| 5 | AT162943 | Шланг | 1 |
| 6 | 38H1212 | Адаптер | 1 |
| 7 | T77613 | Уплотнительное кольцо | 14 |
| 8 | AT103379 | Гидравлический шланг | 2 |
| 9 | 38H1160 | Адаптер | 2 |
| 10 | AT173434 | Гидравлический шланг | 6 |
| 11 | 38H1023 | TEE штуцер | 2 |
| 12 | N189220 | TIE лента | 2 |
| 13 | H77698 | TIE лента | 1 |
| 14 | T152589 | Уплотнение | 2 |
| 15 | 38H1160 | Адаптер | 4 |
| 16 | AT102429 | Гидравлический шланг | 1 |
| 17 | AT102430 | Гидравлический шланг | 1 |
| 18 | 38H1004 | Угловой штуцер штуцер | 2 |
| 19 | R26448 | Уплотнительное кольцо | 6 |
| 20 | T77613 | Уплотнительное кольцо | 10 |
| 21 | 38H1160 | Адаптер | 4 |
| 22 | 38H1212 | Адаптер | 1 |
| 23 | AT162945 | Шланг | 2 |
| 24 | AT102429 | Гидравлический шланг | 1 |
| 25 | AT102430 | Гидравлический шланг | 1 |
| 26 | 38H1045 | Угловой штуцер штуцер | 4 |
| 27 | AT147041 замена: AT177965 | Клапан | 1 |
| 27 | AT147041 замена: T160358 | Клапан | 1 |
| 27 | AT177965 | Клапан | 1 |
| 28 | 38H1030 | TEE штуцер | 1 |
| 29 | 38H1030 | TEE штуцер | 1 |
| 30 | 38H1004 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
