26-11: Редуктион шестерня AS — HITACHI LX15-7

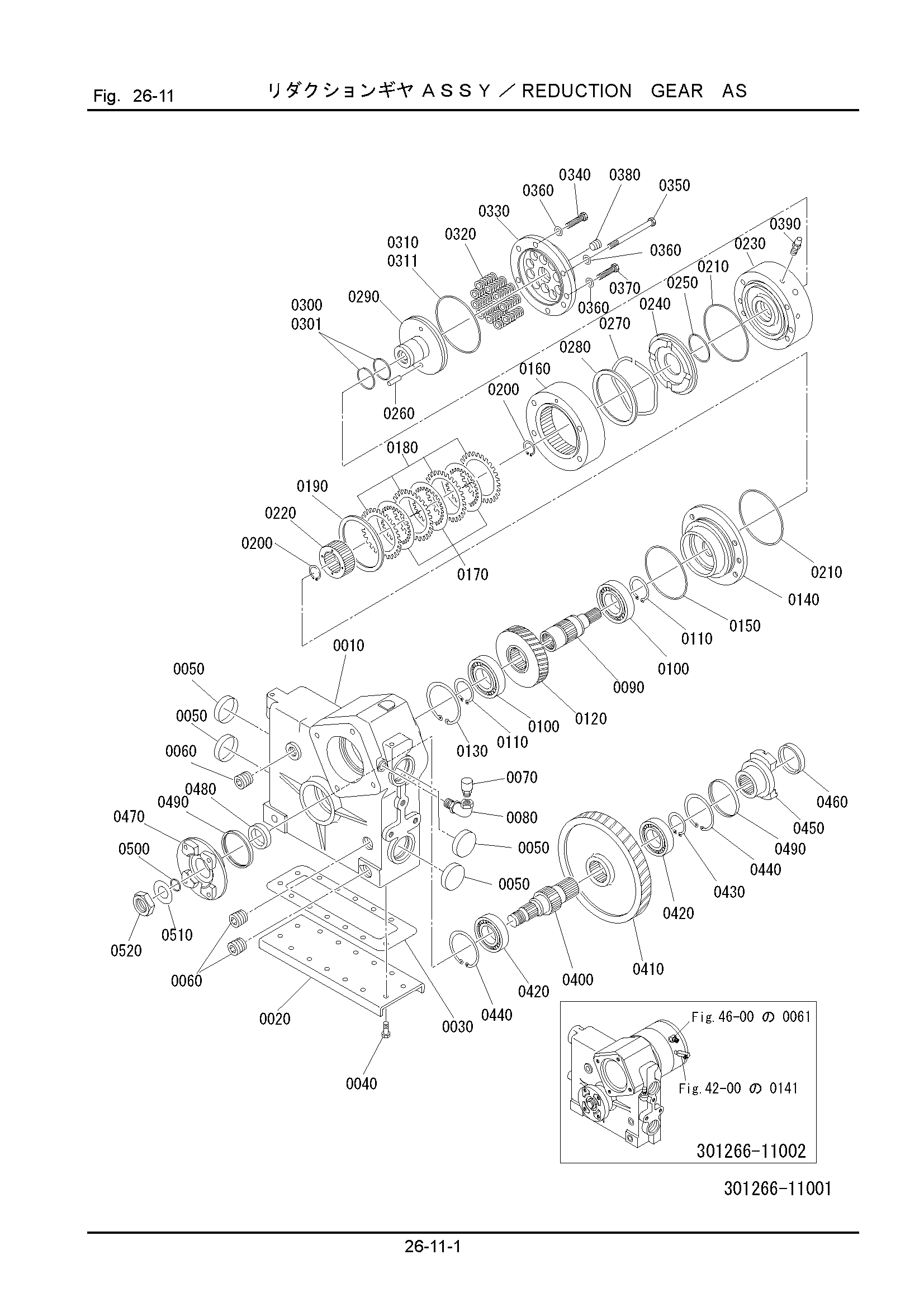

Заводская схема «26-11: Редуктион шестерня AS» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301266-11000 | Редуктион шестерня AS | 1 | |
| 301266-11001 | Редуктион шестерня AS | 1 | |
| 301266-11002 | Редуктион шестерня AS | 1 | |
| 0010 | 301266-11110 | Корпус | 1 |
| 0020 | 301266-11120 | Крышка | 1 |
| 0030 | 301266-11130 | Прокладка | 1 |
| 0040 | 301266-11140 | Болт и шайба AS | 14 |
| 0050 | 301266-11150 | Пробка | 4 |
| 0060 | 301266-11160 | Пробка | 3 |
| 0070 | 301266-11170 | Сапун | 1 |
| 0080 | 301266-11180 | Угловой штуцер | 1 |
| 0090 | 301266-11190 | Вал, вход | 1 |
| 0100 | 301266-11210 | Подшипник | 2 |
| 0110 | 111511-04517 | Стопорное кольцо | 2 |
| 0120 | 301266-11220 | Шестерня | 1 |
| 0130 | 111611-08530 | Стопорное кольцо | 1 |
| 0140 | 301266-11230 | Фиксатор | 1 |
| 0150 | 120012-11500 | Уплотнительное кольцо | 1 |
| 0160 | 301266-11240 | Корпус | 1 |
| 0170 | 301266-11250 | Диск | 3 |
| 0180 | 301266-11260 | Пластина | 4 |
| 0190 | 301266-11270 | Пластина | 1 |
| 0200 | 111511-02512 | Стопорное кольцо | 2 |
| 0210 | 120012-12000 | Уплотнительное кольцо | 2 |
| 0220 | 301266-11280 | HUB, диск | 1 |
| 0230 | 301266-11290 | Корпус, поршень | 1 |
| 0240 | 301266-11310 | Поршень | 1 |
| 0250 | 120002-04000 | Уплотнительное кольцо | 1 |
| 0260 | 301266-11320 | Палец | 2 |
| 0270 | 301266-11330 | Пружина | 1 |
| 0280 | 301266-11340 | Пластина | 1 |
| 0290 | 301266-11350 | Поршень | 1 |
| 0300 | 120012-02500 | Уплотнительное кольцо | 2 |
| 0301 | 120002-02500 | Уплотнительное кольцо | 2 |
| 0310 | 120012-10000 | Уплотнительное кольцо | 1 |
| 0311 | 120002-10000 | Уплотнительное кольцо | 1 |
| 0320 | 301266-11360 | Пружина | 10 |
| 0330 | 301266-11370 | Колпачок | 1 |
| 0340 | 100412-10025 | Болт | 2 |
| 0350 | 301266-11510 | Болт | 4 |
| 0360 | 108202-10020 | Шайба | 7 |
| 0370 | 100312-10055 | Болт | 1 |
| 0380 | 301266-11380 | Пробка | 1 |
| 0390 | 301266-11390 | Блеедер | 1 |
| 0400 | 301266-11410 | Вал | 1 |
| 0410 | 301266-11420 | Шестерня | 1 |
| 0420 | 301266-11430 | Подшипник | 2 |
| 0430 | 111511-04017 | Стопорное кольцо | 1 |
| 0440 | 111611-08025 | Стопорное кольцо | 2 |
| 0450 | 301266-11440 | Франге | 1 |
| 0460 | 301266-11450 | Пробка | 1 |
| 0470 | 301266-11460 | Фланец | 1 |
| 0480 | 301266-11470 | Проставка | 1 |
| 0490 | 301266-11480 | Уплотнение, масляный | 2 |
| 0500 | 120011-02500 | Уплотнительное кольцо | 1 |
| 0510 | 301266-11490 | Шайба | 1 |
| 0520 | 104412-24140 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
