81-10: Ковш группа — HITACHI LX15-7

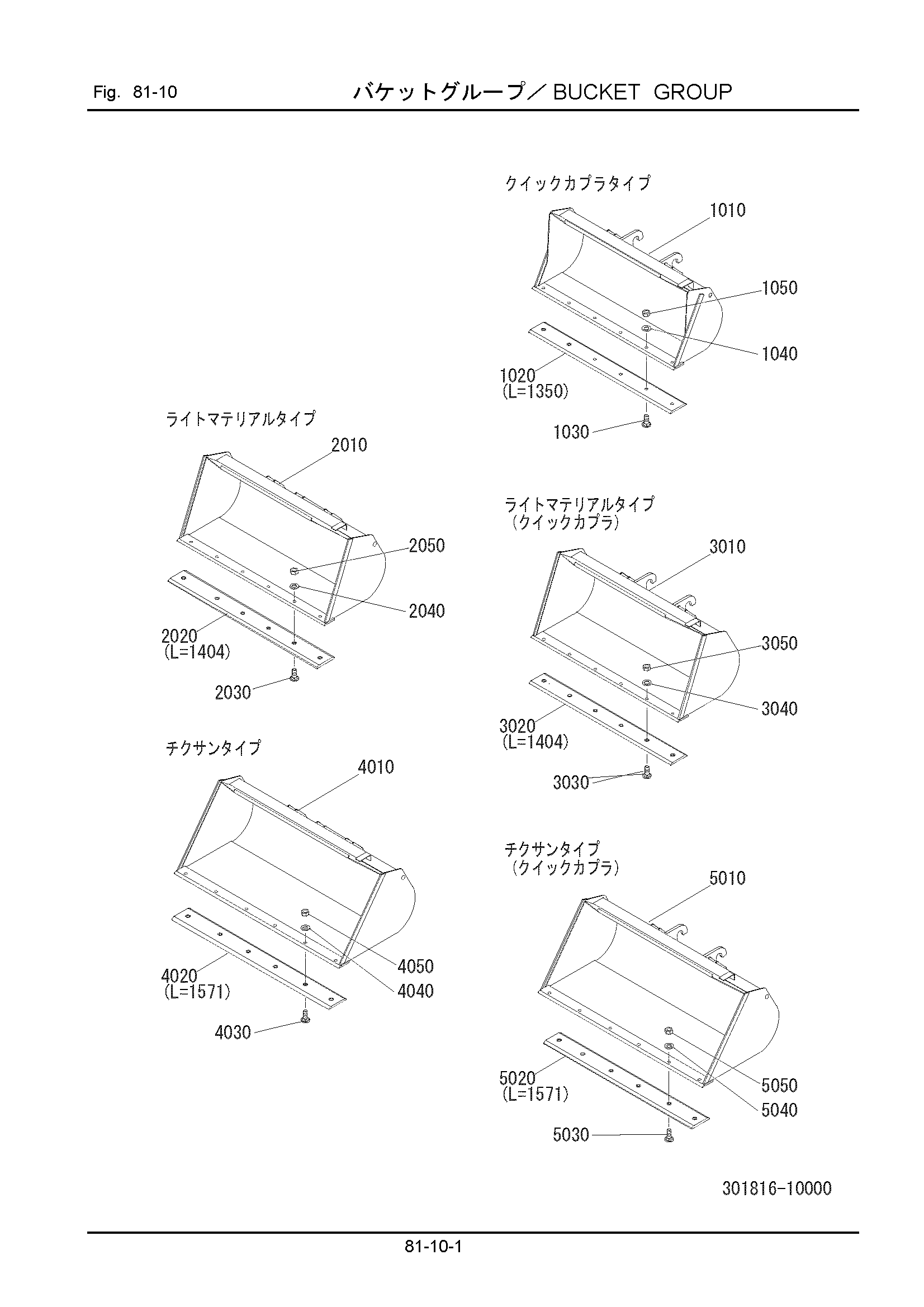

Заводская схема «81-10: Ковш группа» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301816-22100 | Ковш 0.3m3 | 1 |
| 1020 | 301816-91110 | Кромка | 1 |
| 1030 | 321811-91120 | Болт | 6 |
| 1040 | 550811-11440 | Шайба | 6 |
| 1050 | 103312-16130 | Гайка | 6 |
| 2010 | 301811-31110 | Ковш 0.4m3 | 1 |
| 2020 | 301811-91110 | Кромка | 1 |
| 2030 | 321811-91120 | Болт | 6 |
| 2040 | 550811-11440 | Шайба | 6 |
| 2050 | 103312-16130 | Гайка | 6 |
| 3010 | 301811-32110 | Ковш 0.4m3 | 1 |
| 3020 | 301811-91110 | Кромка | 1 |
| 3030 | 321811-91120 | Болт | 6 |
| 3040 | 550811-11440 | Шайба | 6 |
| 3050 | 103312-16130 | Гайка | 6 |
| 4010 | 301811-24110 | Ковш 0.5m3 | 1 |
| 4020 | 323811-91110 | Кромка | 1 |
| 4030 | 321811-91120 | Болт | 6 |
| 4040 | 550811-11440 | Шайба | 6 |
| 4050 | 103312-16130 | Гайка | 6 |
| 5010 | 301811-44110 | Ковш 0.5m3 | 1 |
| 5020 | 323811-91110 | Кромка | 1 |
| 5030 | 321811-91120 | Болт | 6 |
| 5040 | 550811-11440 | Шайба | 6 |
| 5050 | 103312-16130 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
