26-00: Редуктион шестерня — HITACHI LX15-7

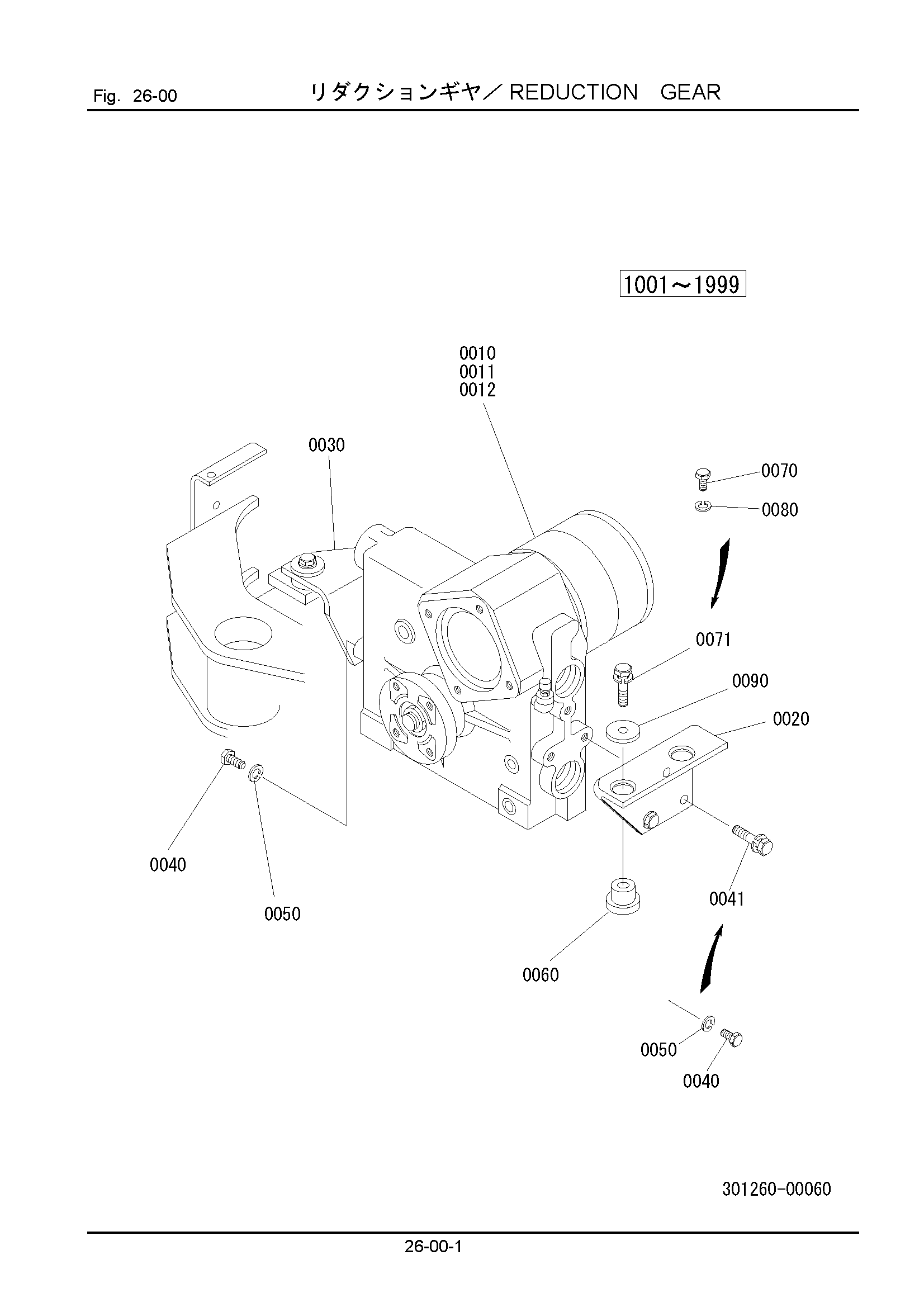

Заводская схема «26-00: Редуктион шестерня» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301266-11000 | Редуктион шестерня AS | 1 |
| 0011 | 301266-11001 | Редуктион шестерня AS | 1 |
| 0012 | 301266-11002 | Редуктион шестерня AS | 1 |
| 0020 | 301266-00110 | Кронштейн | 1 |
| 0030 | 301266-00120 | Кронштейн | 1 |
| 0040 | 100112-12030 | Болт | 6 |
| 0041 | 102112-12030 | Болт, с шайбой | 6 |
| 0050 | 108002-12030 | W/S | 6 |
| 0060 | 336011-00190 | Резиновая прокладка | 3 |
| 0070 | 100112-12050 | Болт | 3 |
| 0071 | 102112-12050 | Болт, с шайбой | 3 |
| 0080 | 108002-12030 | W/S | 3 |
| 0090 | 311811-11270 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
