27-00: Трубопроводы — HITACHI LX15-7

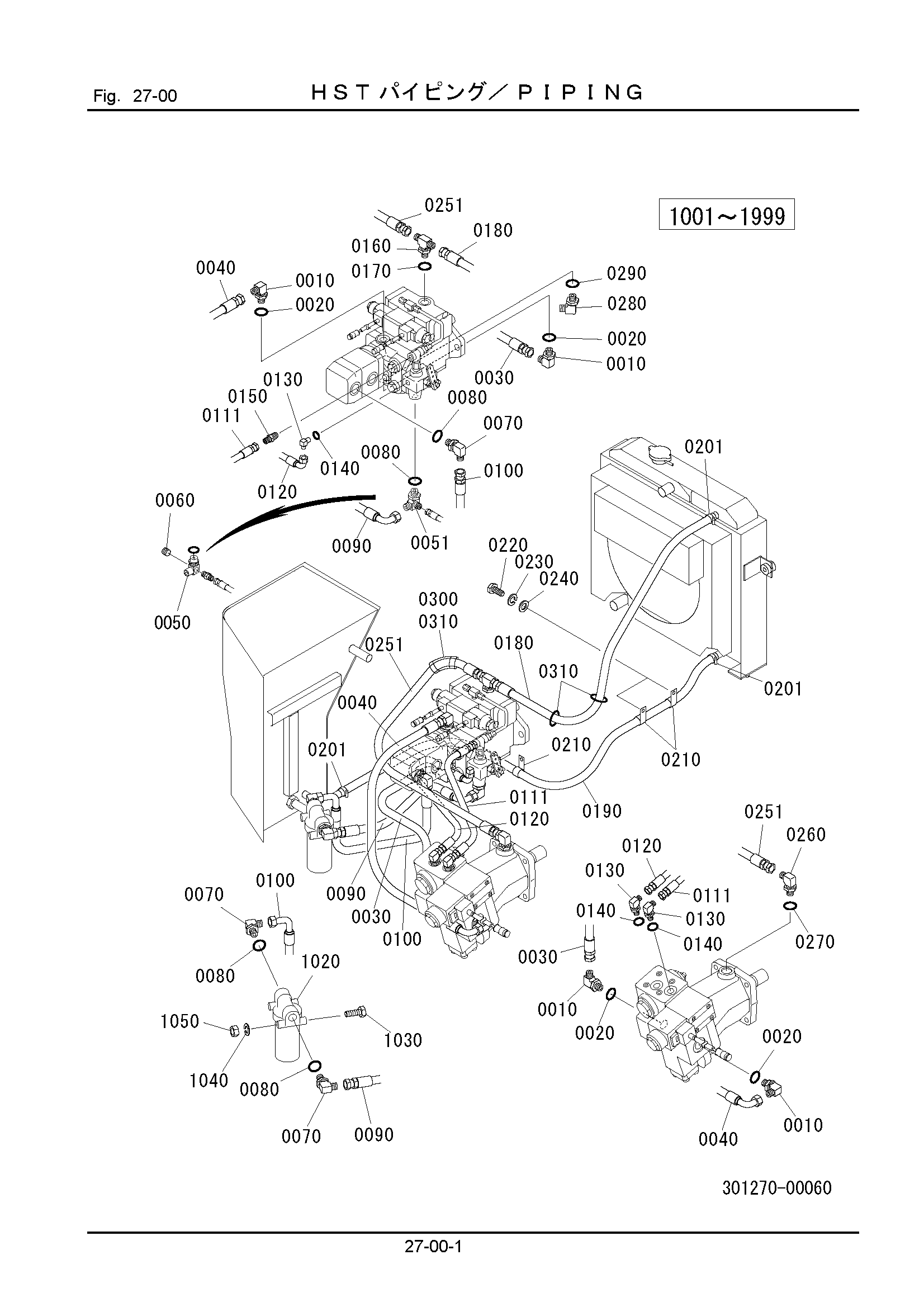

Заводская схема «27-00: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-04000 | Угловой штуцер | 4 |
| 0020 | 120011-01800 | Уплотнительное кольцо | 4 |
| 0030 | 301276-11110 | Шланг | 1 |
| 0040 | 301276-11120 | Шланг | 1 |
| 0050 | 322271-11231 | Угловой штуцер | 1 |
| 0051 | 302271-11220 | Тройник | 1 |
| 0060 | 123213-02000 | Пробка | 1 |
| 0070 | 124303-04000 | Угловой штуцер | 3 |
| 0080 | 120011-01800 | Уплотнительное кольцо | 4 |
| 0090 | 128560-12036 | Шланг | 1 |
| 0100 | 128560-12050 | Шланг | 1 |
| 0111 | 125260-06032 | Шланг | 1 |
| 0120 | 128560-06036 | Шланг | 1 |
| 0130 | 124303-02000 | Угловой штуцер | 3 |
| 0140 | 120011-01100 | Уплотнительное кольцо | 3 |
| 0150 | 123301-02020 | Коннектер | 1 |
| 0160 | 124306-04000 | Тройник | 1 |
| 0170 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0180 | 301276-11130 | Шланг | 1 |
| 0190 | 301276-11140 | Шланг | 1 |
| 0201 | 130310-02800 | Хомут, шланг | 3 |
| 0210 | 346271-11130 | Хомут | 3 |
| 0220 | 100112-10020 | Болт | 2 |
| 0230 | 108002-10025 | W/S | 2 |
| 0240 | 108202-10020 | Шайба | 2 |
| 0251 | 125260-12070 | Шланг | 1 |
| 0260 | 124303-04000 | Угловой штуцер | 1 |
| 0270 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0280 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 0290 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0300 | 121120-25125 | Шланг, винйл | 1 |
| 0310 | 130410-05000 | Хомут, трос | 4 |
| 1020 | 301271-31000 | Фильтр AS | 1 |
| 1030 | 100112-10100 | Болт | 2 |
| 1040 | 108002-10025 | W/S | 2 |
| 1050 | 103312-10080 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
