46-00: Трубопроводы — HITACHI LX15-7

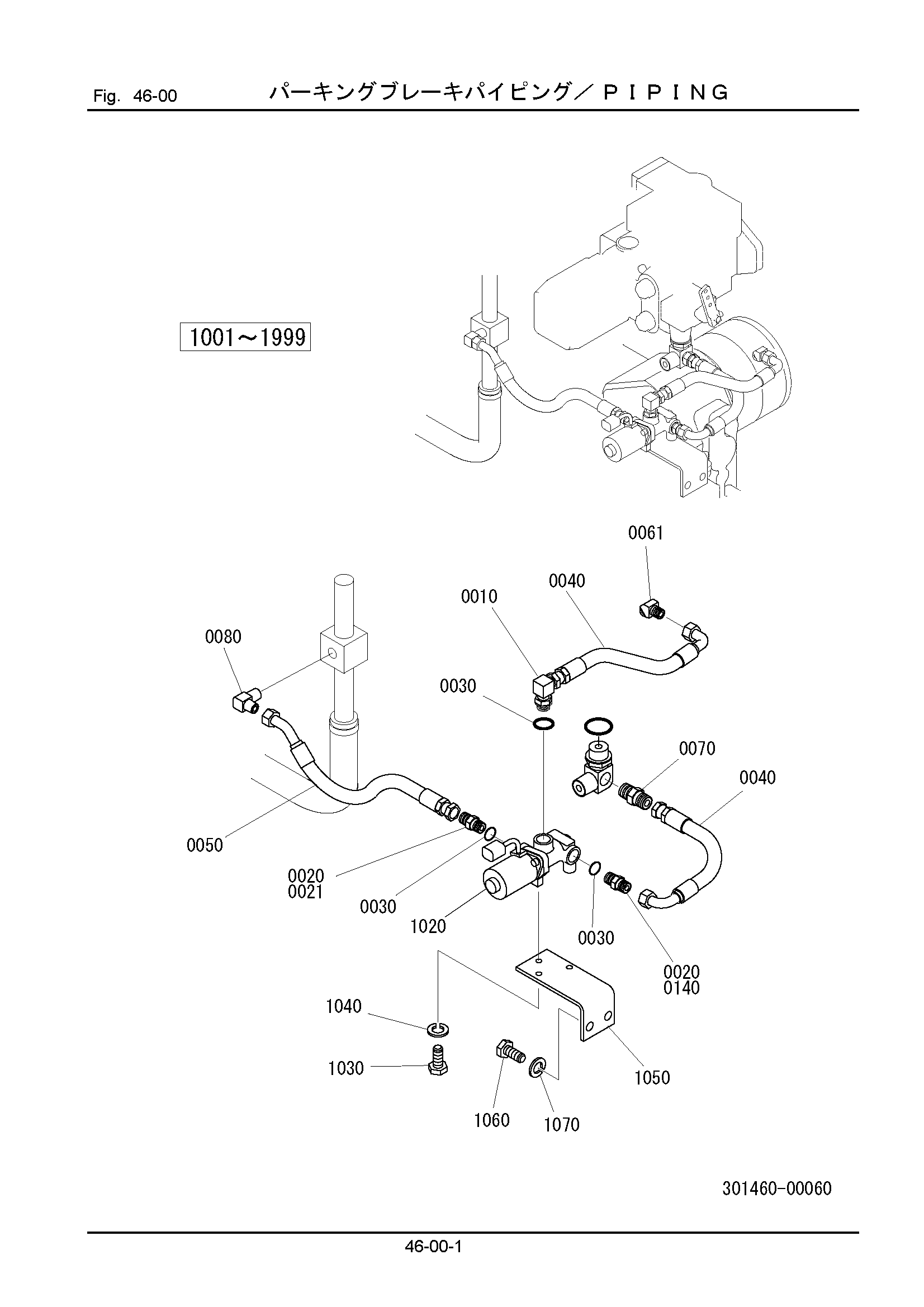

Заводская схема «46-00: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-02000 | Угловой штуцер | 1 |
| 0020 | 124301-02000 | Коннектер | 2 |
| 0021 | 124301-02000 | Коннектер | 1 |
| 0030 | 120011-01100 | Уплотнительное кольцо | 3 |
| 0040 | 128560-06030 | Шланг | 2 |
| 0050 | 128460-06034 | Шланг | 1 |
| 0061 | 123305-02020 | Угловой штуцер | 1 |
| 0070 | 123301-02020 | Коннектер | 1 |
| 0080 | 123304-02020 | Угловой штуцер | 1 |
| 0140 | 301466-11110 | Коннектер | 1 |
| 1020 | 301466-13000 | Электромагнитный клапан AS | 1 |
| 1030 | 100112-06014 | Болт | 2 |
| 1040 | 108002-06015 | W/S | 2 |
| 1050 | 301465-00110 | Кронштейн | 1 |
| 1060 | 100112-10020 | Болт | 2 |
| 1070 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
