257-12: Управление — HITACHI LX15-7

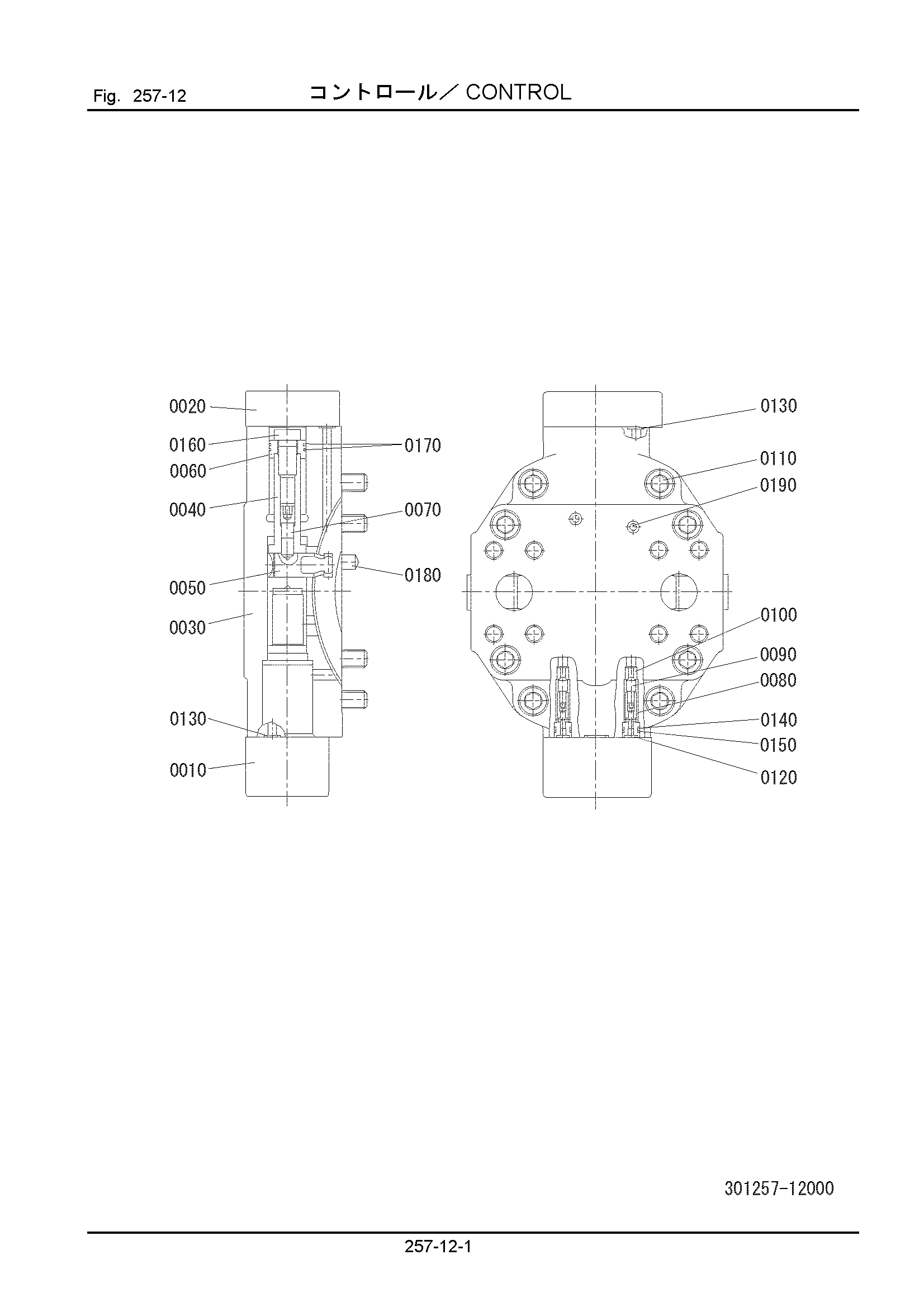

Заводская схема «257-12: Управление» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301257-00000 | Гидромотор AS. | 1 | |
| 1090 | 301257-12210 | Уплотнительное кольцо | 1 |
| 1100 | 301257-12220 | Болт | 4 |
| 1110 | 301257-12230 | Пробка | 1 |
| 1170 | 301257-12290 | Соленоид | 1 |
| 1180 | 305255-00250 | Скуаре кольцо | 1 |
| 1190 | 301257-12310 | Уплотнительное кольцо | 1 |
| 1200 | 301257-12320 | Уплотнительное кольцо | 1 |
| 2050 | 301257-12380 | Болт | 4 |
| 2060 | 301257-12390 | Уплотнительное кольцо | 1 |
| 2070 | 301257-12230 | Пробка | 1 |
| 2080 | 305255-00250 | Скуаре кольцо | 1 |
| 0110 | 301257-12490 | Болт | 8 |
| 0120 | 301257-12510 | Уплотнительное кольцо | 2 |
| 0130 | 301257-12520 | Уплотнительное кольцо | 6 |
| 0140 | 301257-12530 | Уплотнительное кольцо | 2 |
| 0150 | 301257-12540 | Кольцо, задний UP | 2 |
| 0170 | 301257-12560 | Кольцо, поршень | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
