43-11: Управление — HITACHI LX15-7

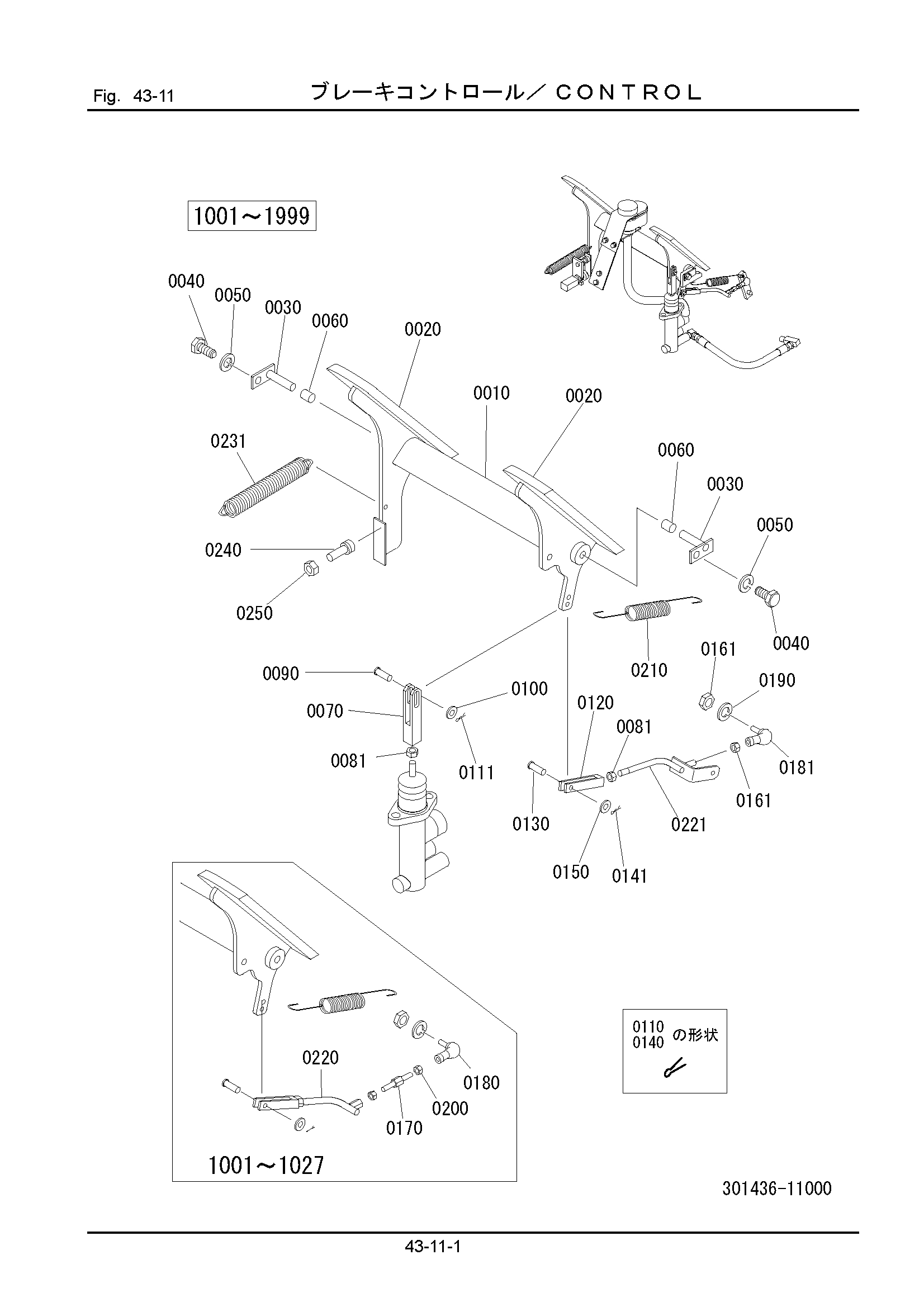

Заводская схема «43-11: Управление» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301436-11110 | Педаль | 1 |
| 0020 | 301436-11120 | Резиновая прокладка | 2 |
| 0030 | 301436-11130 | Вал | 2 |
| 0040 | 100112-08014 | Болт | 2 |
| 0050 | 108002-08020 | W/S | 2 |
| 0060 | 301436-11140 | Втулка | 2 |
| 0070 | 301436-11150 | Вилка | 1 |
| 0081 | 103312-08065 | Гайка | 2 |
| 0090 | 347461-21150 | Палец | 1 |
| 0100 | 108202-08016 | Шайба | 1 |
| 0110 | 109002-20016 | Палец, разрезной | 1 |
| 0111 | 301436-11210 | Палец, стопорный | 1 |
| 0120 | 301436-11160 | Вилка | 1 |
| 0130 | 321431-11210 | Палец | 1 |
| 0140 | 109002-16016 | Палец, разрезной | 1 |
| 0141 | 301436-11210 | Палец, стопорный | 1 |
| 0150 | 108202-06016 | Шайба | 1 |
| 0161 | 103312-06050 | Гайка | 2 |
| 0170 | 301436-11170 | Шток | 1 |
| 0180 | 323431-11160 | Концевой, шток | 1 |
| 0181 | 311051-11120 | Концевой, шток | 1 |
| 0190 | 108002-06015 | W/S | 1 |
| 0200 | 226051-11170 | Гайка | 1 |
| 0210 | 323431-11190 | Пружина | 1 |
| 0220 | 301436-11180 | Шток | 1 |
| 0221 | 301436-11181 | Шток | 1 |
| 0231 | 301436-11190 | Пружина | 1 |
| 0240 | 323466-21240 | Ограничитель | 1 |
| 0250 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
