918-21: Быстрый быстросъёмное устройство — HITACHI LX15-7

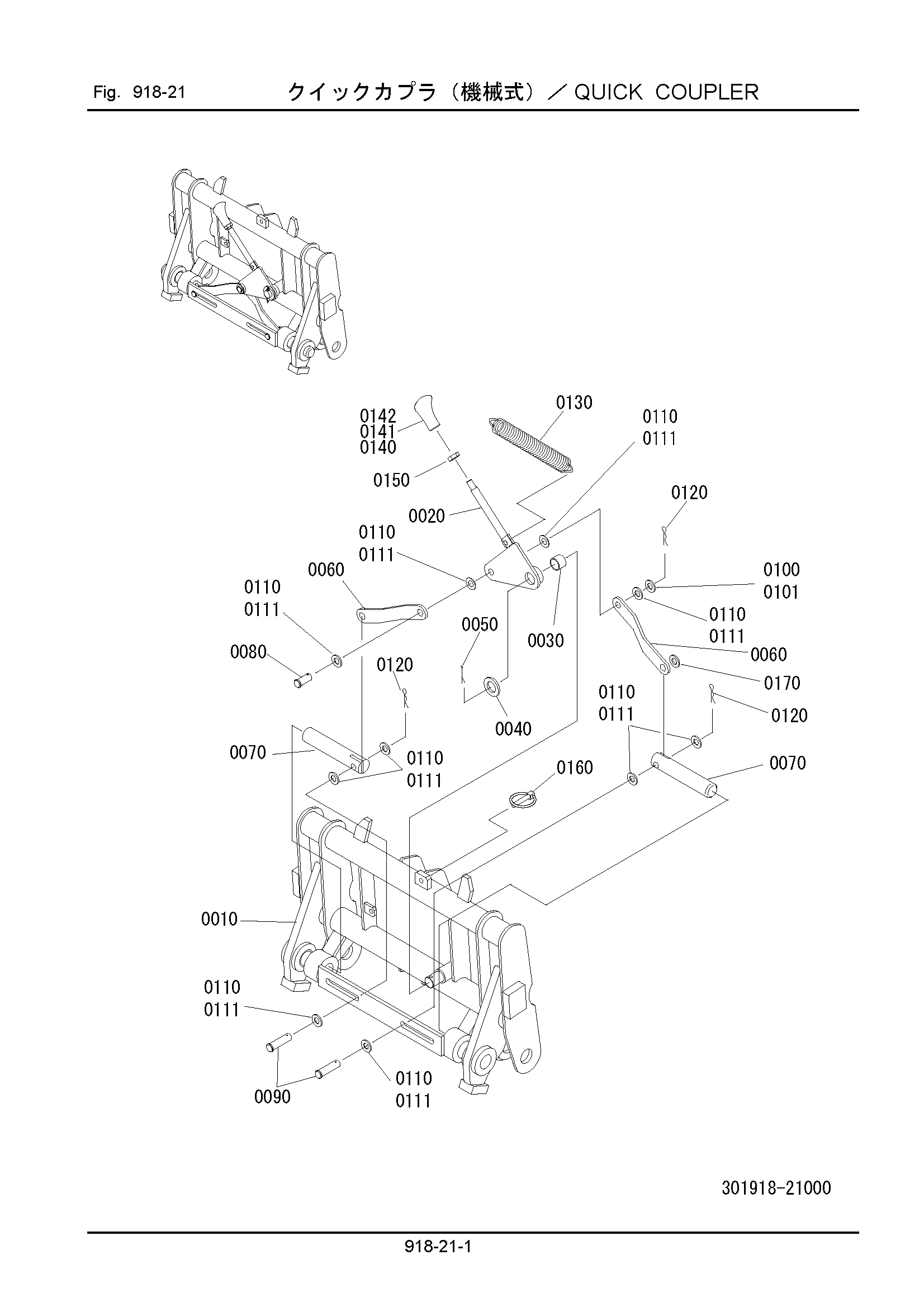

Заводская схема «918-21: Быстрый быстросъёмное устройство» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301918-21110 | Рама, главный | 1 |
| 0020 | 301918-21120 | Рычаг | 1 |
| 0030 | 621431-11320 | Втулка | 1 |
| 0040 | 108202-24040 | Шайба | 1 |
| 0050 | 109002-60045 | Палец, разрезной | 1 |
| 0060 | 301918-21130 | Пластина | 2 |
| 0070 | 301918-21140 | Палец | 2 |
| 0080 | 111202-14036 | Палец, вилка | 1 |
| 0090 | 301918-21160 | Палец | 2 |
| 0100 | 301918-21150 | Шайба | 2 |
| 0101 | 301918-21150 | Шайба | 1 |
| 0110 | 108202-14025 | Шайба | 9 |
| 0111 | 108202-14025 | Шайба | 10 |
| 0120 | 301056-11140 | Палец, стопорный | 3 |
| 0130 | 311431-11230 | Пружина | 1 |
| 0140 | 303918-11160 | Ручка | 1 |
| 0141 | 303918-11170 | Ручка | 1 |
| 0142 | 303918-11160 | Ручка | 1 |
| 0150 | 103612-14080 | Гайка | 1 |
| 0160 | 334641-11130 | Палец, тяга | 1 |
| 0170 | 301918-21150 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
