83-13: Гидроцилиндр — HITACHI LX15-7

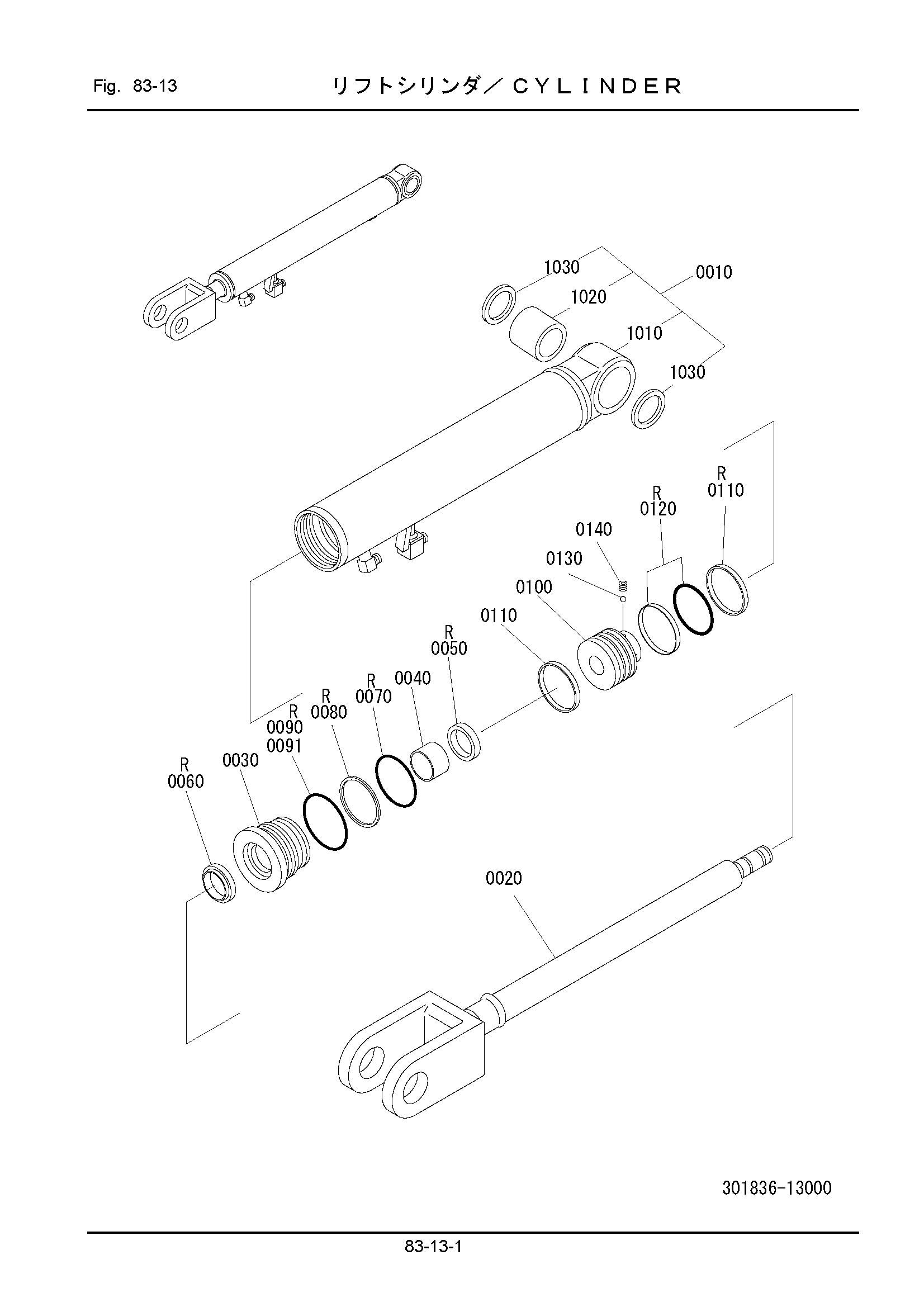

Заводская схема «83-13: Гидроцилиндр» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301836-13000 | Гидроцилиндр AS | 2 | |
| 0010 | 301836-13110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 301836-13130 | Втулка | 1 |
| 1030 | 301836-13320 | Уплотнение, пыль | 2 |
| 0020 | 301836-13140 | Поршень шток | 1 |
| 0030 | 301836-13170 | Гидроцилиндр головка | 1 |
| 0040 | 331541-21190 | Втулка | 1 |
| 0050 | 301836-13190 | U кольцо | 1 |
| 0060 | 301836-13210 | Стеклоочиститель кольцо | 1 |
| 0070 | 120012-05000 | Уплотнительное кольцо | 1 |
| 0080 | 120702-05000 | Задний UP кольцо | 1 |
| 0090 | 120002-05000 | Уплотнительное кольцо | 1 |
| 0091 | 120002-05500 | Уплотнительное кольцо | 1 |
| 0100 | 301836-13250 | Поршень | 1 |
| 0110 | 301836-13270 | Скольжение кольцо | 2 |
| 0120 | 323541-21190 | Уплотнение кольцо AS | 1 |
| 0130 | 621831-11230 | Шарик, стальной | 1 |
| 0140 | 301836-13280 | Винт, комплект | 1 |
| 301836-99110 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
