04-00: Радиатор — HITACHI LX15-7

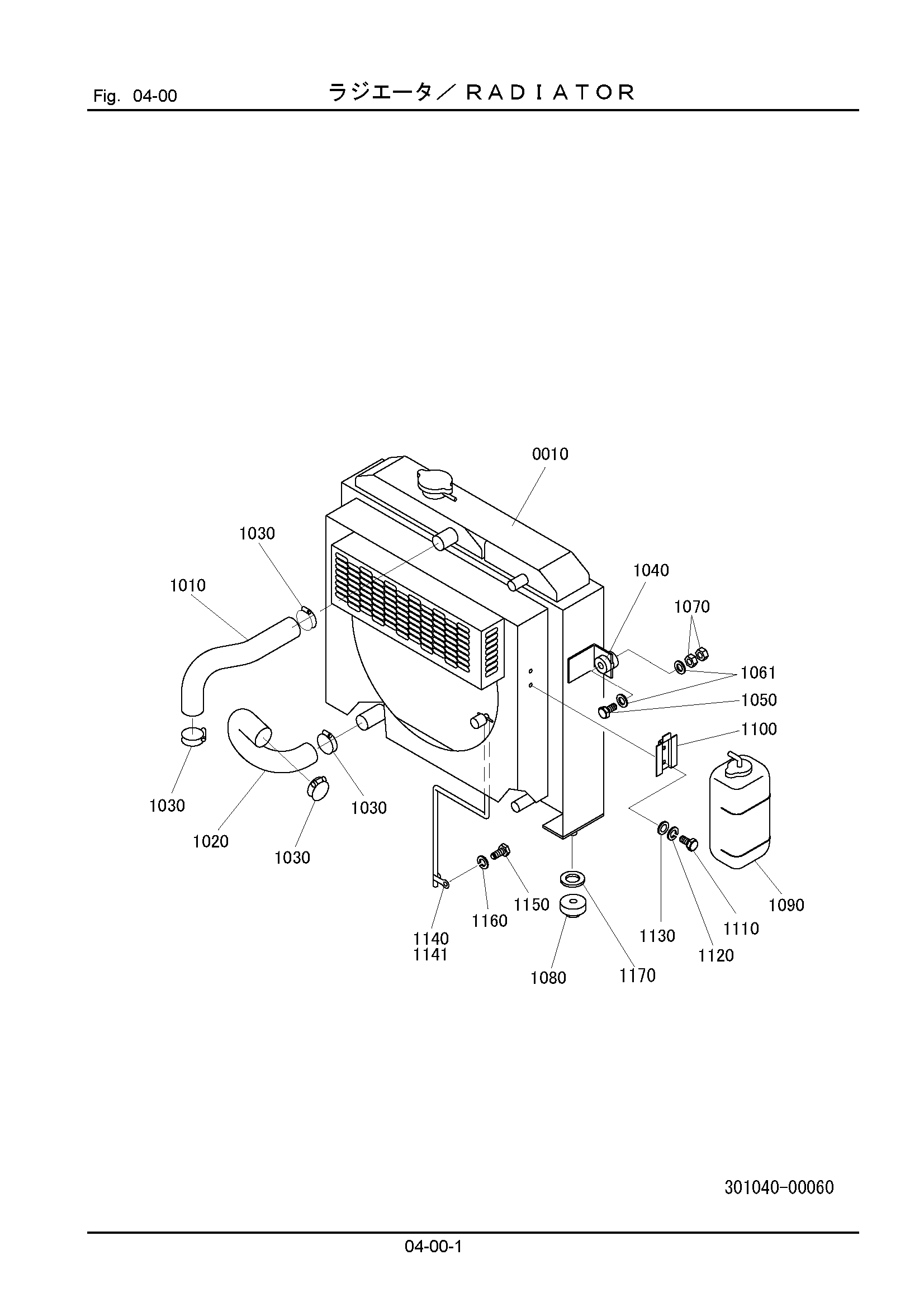

Заводская схема «04-00: Радиатор» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301046-12000 | Радиатор AS | 1 |
| 1010 | 301041-21110 | Шланг, верхний | 1 |
| 1020 | 301046-21120 | Шланг, нижний | 1 |
| 1030 | 130310-04100 | Хомут, шланг | 4 |
| 1040 | 302041-21130 | Резиновая прокладка | 2 |
| 1050 | 100112-10080 | Болт | 2 |
| 1061 | 322621-11350 | Шайба | 4 |
| 1070 | 103312-10080 | Гайка | 4 |
| 1080 | 302041-21140 | Резиновая прокладка | 2 |
| 1090 | 301046-21130 | Бак, резервный | 1 |
| 1100 | 301041-21140 | Кронштейн | 1 |
| 1110 | 100112-06016 | Болт | 2 |
| 1120 | 108002-06015 | W/S | 2 |
| 1130 | 108202-06016 | Шайба | 2 |
| 1140 | 621121-51190 | Хомут | 1 |
| 1141 | 336121-51170 | Хомут | 1 |
| 1150 | 100112-10016 | Болт | 1 |
| 1160 | 108002-10025 | W/S | 1 |
| 1170 | 311041-21130 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
