78-00: Трубопроводы — HITACHI LX15-7

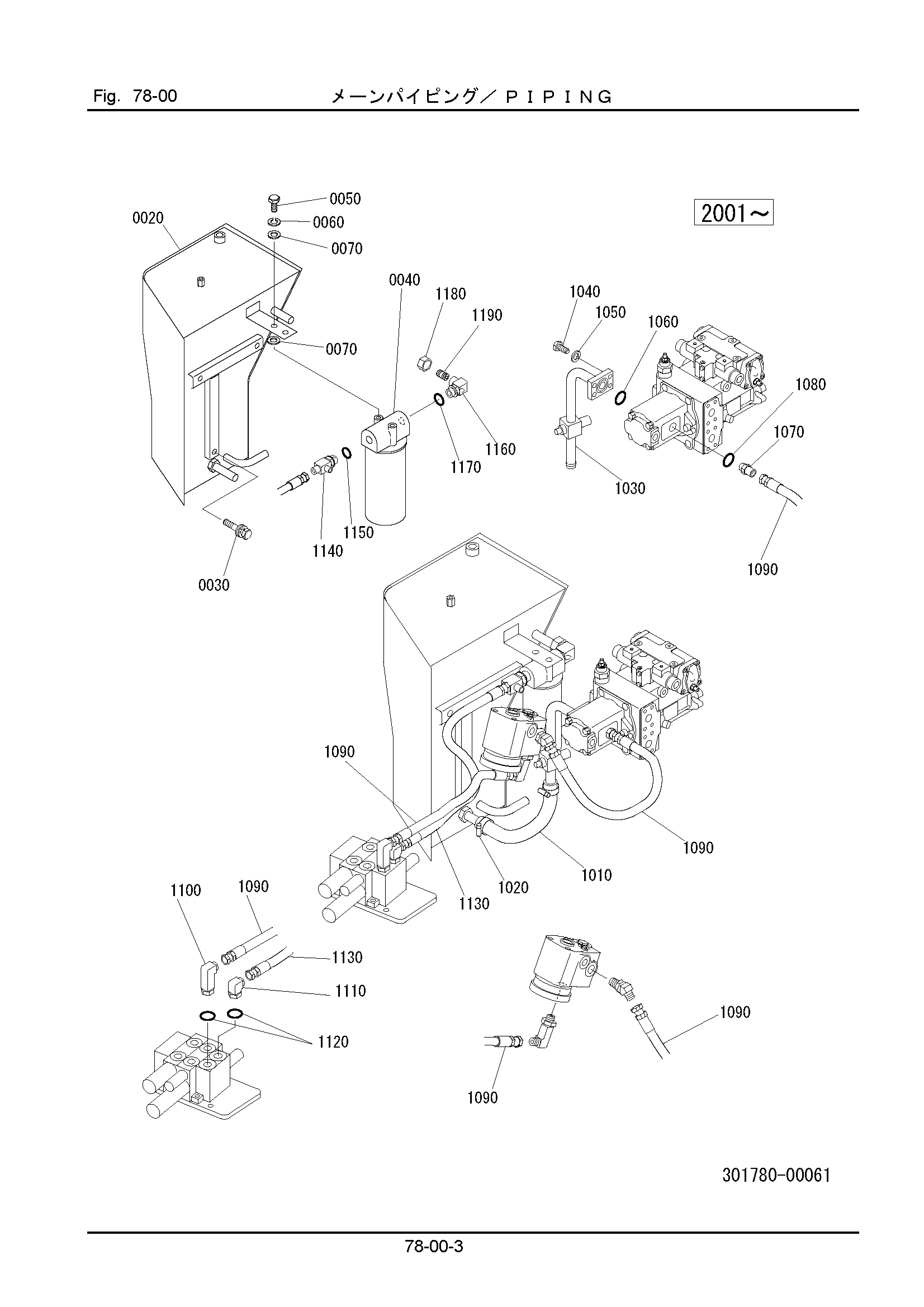

Заводская схема «78-00: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301781-11110 | Шланг | 1 |
| 1020 | 130310-03500 | Хомут, шланг | 2 |
| 1030 | 301786-11120 | Трубка | 1 |
| 1040 | 100112-10030 | Болт | 4 |
| 1050 | 108002-10025 | W/S | 4 |
| 1060 | 120002-03000 | Уплотнительное кольцо | 1 |
| 1070 | 124301-04000 | Разъём | 1 |
| 1080 | 120011-01800 | Уплотнительное кольцо | 1 |
| 1090 | 125240-12055 | Шланг | 2 |
| 1100 | 323781-11130 | Угловой штуцер | 1 |
| 1110 | 124403-04040 | Угловой штуцер | 1 |
| 1120 | 120112-91000 | Уплотнительное кольцо | 2 |
| 1130 | 125260-12085 | Шланг | 1 |
| 1140 | 301786-11130 | Тройник | 1 |
| 1150 | 120011-02400 | Уплотнительное кольцо | 1 |
| 1160 | 323786-11130 | Угловой штуцер | 1 |
| 1170 | 120011-02400 | Уплотнительное кольцо | 1 |
| 1180 | 123193-22000 | Гайка | 1 |
| 1190 | 123194-22000 | Втулка | 1 |
| 0030 | 102312-12030 | Болт, с шайбой | 4 |
| 0040 | 336781-31000 | Фильтр AS | 1 |
| 0050 | 100112-10025 | Болт | 2 |
| 0060 | 108002-10025 | W/S | 2 |
| 0070 | 322621-11350 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
