27-00: Трубопроводы — HITACHI LX15-7

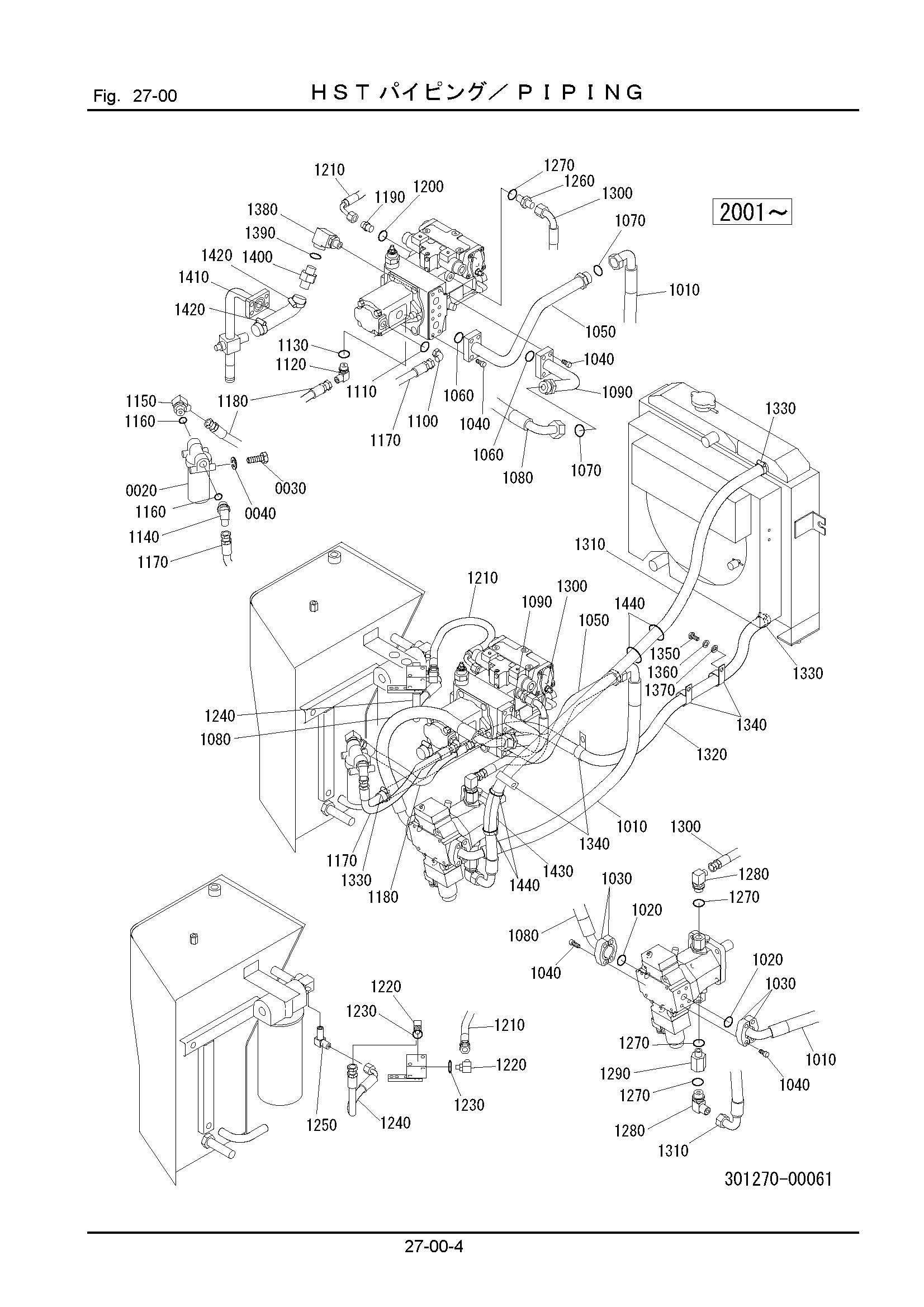

Заводская схема «27-00: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301276-11150 | Шланг | 1 |
| 1020 | 301276-11160 | Уплотнительное кольцо | 2 |
| 1030 | 301276-11170 | Фланец, разрезной | 4 |
| 1040 | 100921-10035 | Болт | 16 |
| 1050 | 301276-11180 | Трубка | 1 |
| 1060 | 301276-11160 | Уплотнительное кольцо | 2 |
| 1070 | 322271-11270 | Уплотнительное кольцо | 2 |
| 1080 | 301276-11190 | Шланг | 1 |
| 1090 | 301276-11210 | Трубка | 1 |
| 1100 | 308271-11520 | Угловой штуцер | 1 |
| 1110 | 120011-01400 | Уплотнительное кольцо | 1 |
| 1120 | 124303-03000 | Угловой штуцер | 1 |
| 1130 | 120011-01400 | Уплотнительное кольцо | 1 |
| 1140 | 124305-04030 | Угловой штуцер | 1 |
| 1150 | 124303-04030 | Угловой штуцер | 1 |
| 1160 | 120011-01800 | Уплотнительное кольцо | 2 |
| 1170 | 125260-09038 | Шланг | 1 |
| 1180 | 125260-09048 | Шланг | 1 |
| 1190 | 124301-02030 | Разъём | 1 |
| 1200 | 120011-01100 | Уплотнительное кольцо | 1 |
| 1210 | 128560-09055 | Шланг | 1 |
| 1220 | 305271-11310 | Угловой штуцер | 2 |
| 1230 | 120112-90400 | Уплотнительное кольцо | 2 |
| 1240 | 128560-09030 | Шланг | 1 |
| 1250 | 123304-03030 | Угловой штуцер | 1 |
| 1260 | 124301-04000 | Разъём | 1 |
| 1270 | 120011-01800 | Уплотнительное кольцо | 4 |
| 1280 | 124303-04000 | Угловой штуцер | 2 |
| 1290 | 301276-11220 | Втулка | 1 |
| 1300 | 128560-12036 | Шланг | 1 |
| 1310 | 301276-11230 | Шланг | 1 |
| 1320 | 301276-11140 | Шланг | 1 |
| 1330 | 130310-02800 | Хомут, шланг | 3 |
| 1340 | 346271-11130 | Хомут | 4 |
| 1350 | 100112-10020 | Болт | 3 |
| 1360 | 108002-10025 | W/S | 3 |
| 1370 | 108202-10020 | Шайба | 3 |
| 1380 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 1390 | 120011-01800 | Уплотнительное кольцо | 1 |
| 1400 | 323271-11181 | Трубка | 1 |
| 1410 | 301276-11240 | Шланг | 1 |
| 1420 | 130310-03500 | Хомут, шланг | 2 |
| 1430 | 121120-25200 | Шланг, винйл | 1 |
| 1440 | 130410-05000 | Хомут, трос | 4 |
| 0020 | 301271-31000 | Фильтр AS | 1 |
| 0030 | 100112-10100 | Болт | 2 |
| 0040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
