11-11: Измеритель панель — HITACHI LX15-7

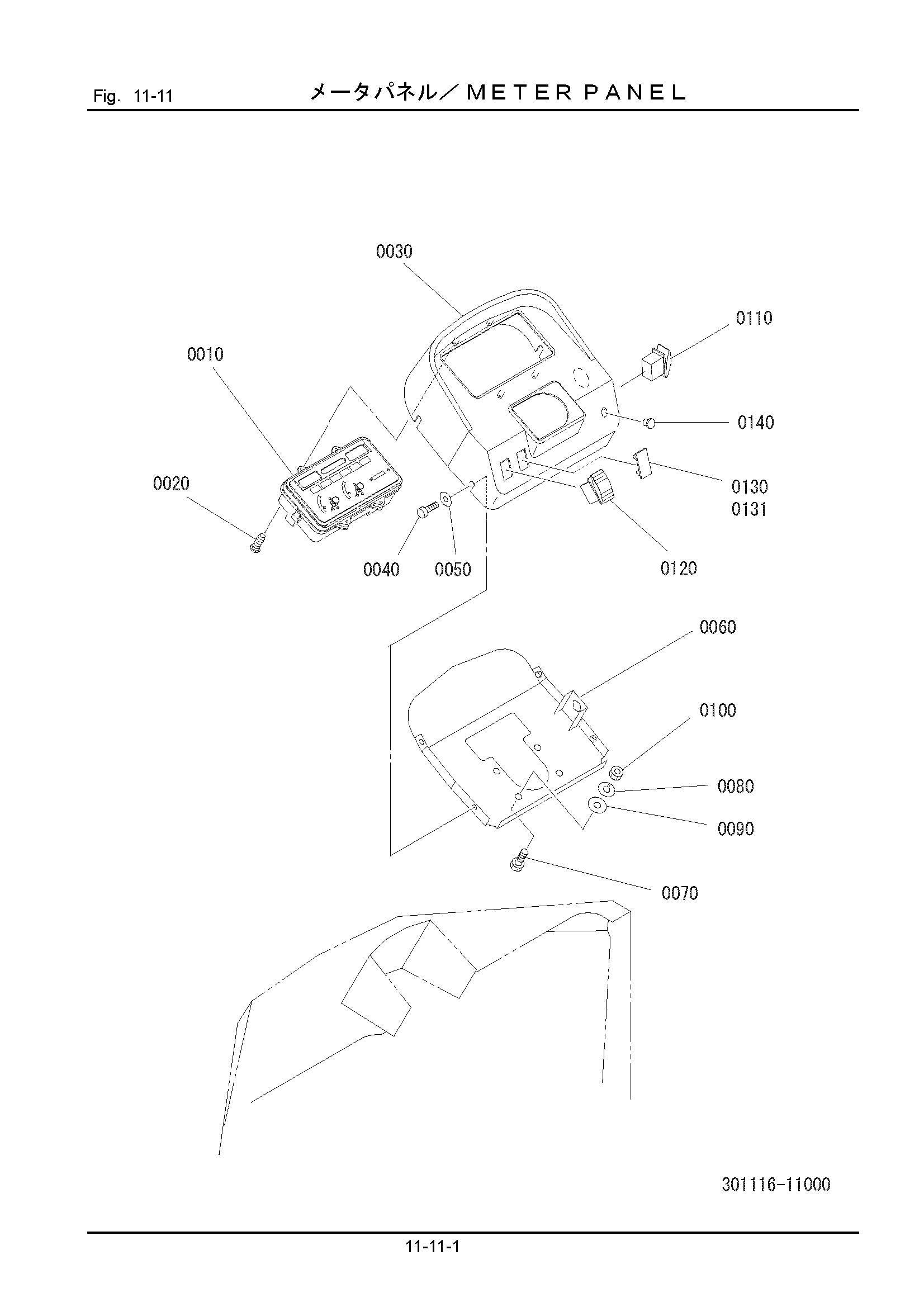

Заводская схема «11-11: Измеритель панель» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301116-11110 | Измеритель панель AS. | 1 |
| 0020 | 323116-11320 | Винт, таппинг | 4 |
| 0030 | 301116-11130 | Крышка, панель | 1 |
| 0040 | 344113-11120 | Винт | 4 |
| 0050 | 344113-11130 | Шайба | 4 |
| 0060 | 301116-11140 | Крышка | 1 |
| 0070 | 100112-08020 | Болт | 4 |
| 0080 | 108002-08020 | W/S | 4 |
| 0090 | 108202-08016 | Шайба | 4 |
| 0100 | 103312-08065 | Гайка | 4 |
| 0110 | 301116-11120 | Выключатель | 1 |
| 0120 | 310111-52120 | Выключатель | 1 |
| 0130 | 310111-52130 | Пластина | 2 |
| 0131 | 310111-52130 | Пластина | 1 |
| 0140 | 323621-14130 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
