82-12: Трубопроводы — HITACHI LX15-7

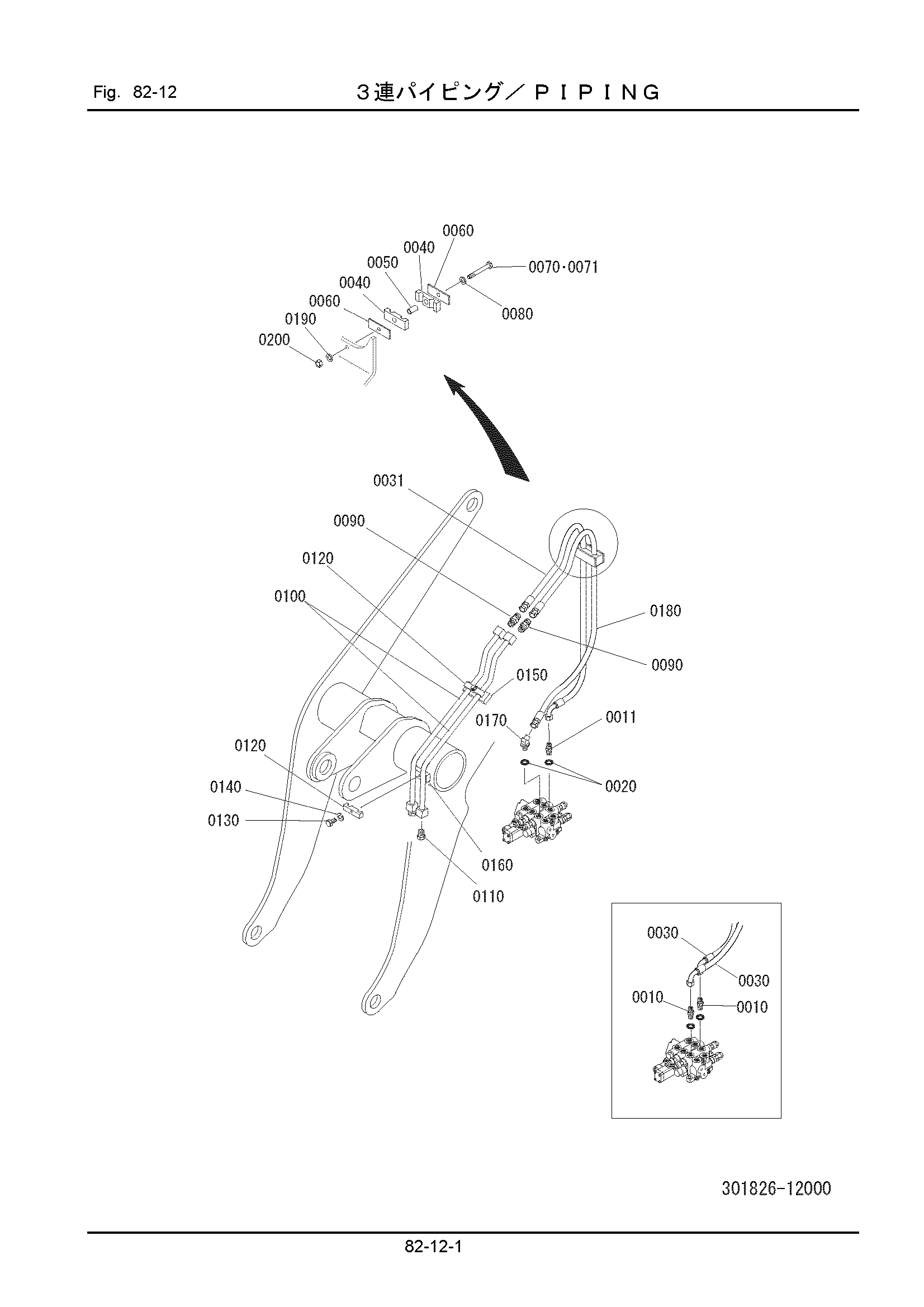

Заводская схема «82-12: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337821-11150 | Адаптер | 2 |
| 0011 | 337821-11150 | Адаптер | 1 |
| 0020 | 120112-90800 | Уплотнительное кольцо | 2 |
| 0030 | 128540-09095 | Шланг | 2 |
| 0031 | 128540-09095 | Шланг | 1 |
| 0040 | 336821-11290 | Резиновая прокладка | 2 |
| 0050 | 323821-22150 | Проставка | 1 |
| 0060 | 336821-11210 | Пластина | 2 |
| 0070 | 100112-10055 | Болт | 1 |
| 0071 | 100112-10070 | Болт | 1 |
| 0080 | 108002-10025 | W/S | 4 |
| 0090 | 123301-03030 | Разъём | 2 |
| 0100 | 301826-12110 | Трубка | 2 |
| 0110 | 123212-03000 | Пробка | 2 |
| 0120 | 331901-16170 | Держатель | 2 |
| 0130 | 100112-10035 | Болт | 2 |
| 0140 | 108002-10025 | W/S | 2 |
| 0170 | 124405-03030 | Угловой штуцер | 1 |
| 0180 | 125240-09095 | Шланг | 1 |
| 0190 | 108202-10020 | Шайба | 1 |
| 0200 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
