253-13: Порт пластина — HITACHI LX15-7

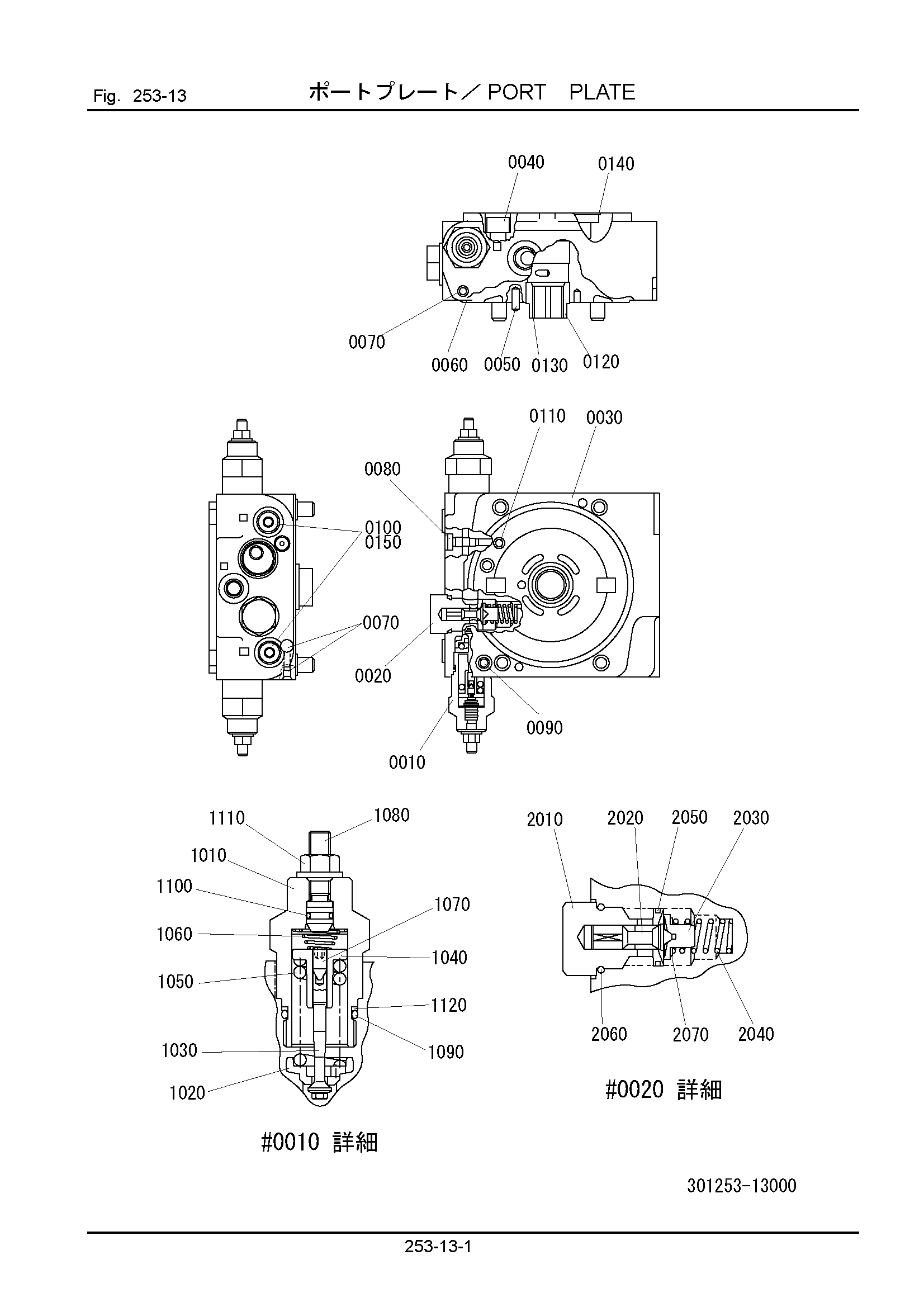

Заводская схема «253-13: Порт пластина» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301253-00000 | |||
| 0010 | 301253-13110 | Клапан, предохранительный | 2 |
| 1090 | 323252-18310 | Уплотнительное кольцо | 1 |
| 1100 | 305251-13390 | Уплотнительное кольцо | 1 |
| 1120 | 301253-13210 | Кольцо, задний UP | 1 |
| 0020 | 301253-13220 | Клапан, предохранительный | 1 |
| 2050 | 301253-13260 | Кольцо, поршень | 1 |
| 2060 | 323252-18310 | Уплотнительное кольцо | 1 |
| 0040 | 100931-12070 | Болт | 4 |
| 0060 | 301253-13310 | Уплотнительное кольцо | 1 |
| 0090 | 840722-41230 | Уплотнительное кольцо | 1 |
| 0100 | 305251-00220 | Пробка | 2 |
| 0140 | 301253-13350 | Уплотнительное кольцо | 1 |
| 0150 | 120011-01100 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
