06-21: Топливные трубопроводы — HITACHI LX15-7

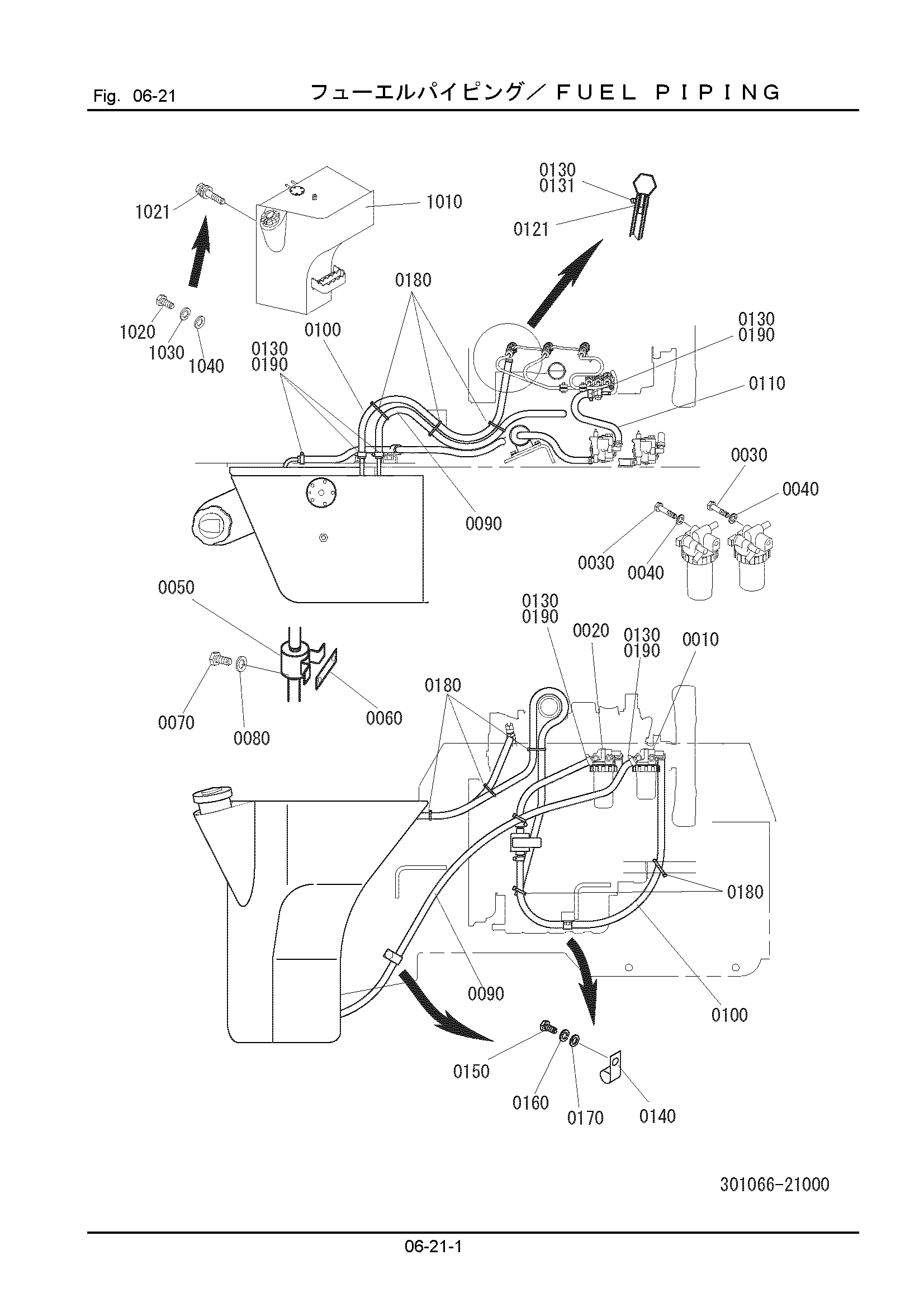

Заводская схема «06-21: Топливные трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301061-21110 | Сепаратер, водяной | 1 |
| 0020 | 301061-21130 | Фильтр, топливный | 1 |
| 0030 | 100112-08070 | Болт | 2 |
| 0040 | 108002-08020 | W/S | 2 |
| 0050 | 301066-21120 | Насос, топливный | 1 |
| 0060 | 301061-21140 | Резиновая прокладка | 1 |
| 0070 | 100112-06025 | Болт | 2 |
| 0080 | 108202-06016 | Шайба | 2 |
| 0090 | 301066-21150 | Шланг, топливный | 2 |
| 0100 | 301066-21160 | Шланг, топливный | 2 |
| 0110 | 301066-21170 | Шланг, топливный | 2 |
| 0121 | 301066-21180 | Соединение | 1 |
| 0130 | 130310-01600 | Хомут, шланг | 11 |
| 0131 | 130310-01600 | Хомут, шланг | 1 |
| 0140 | 345461-11160 | Хомут | 2 |
| 0150 | 100112-10020 | Болт | 2 |
| 0160 | 108002-10025 | W/S | 2 |
| 0170 | 108202-10020 | Шайба | 2 |
| 0180 | 130410-05000 | Хомут, трос | 7 |
| 0190 | 301062-21140 | Хомут | 10 |
| 1010 | 301066-11110 | Бак, топливный | 1 |
| 1020 | 100112-12030 | Болт | 4 |
| 1021 | 102312-12030 | Болт, с шайбой | 4 |
| 1030 | 108002-12030 | W/S | 4 |
| 1040 | 550901-18270 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
