78-00: Трубопроводы — HITACHI LX15-7

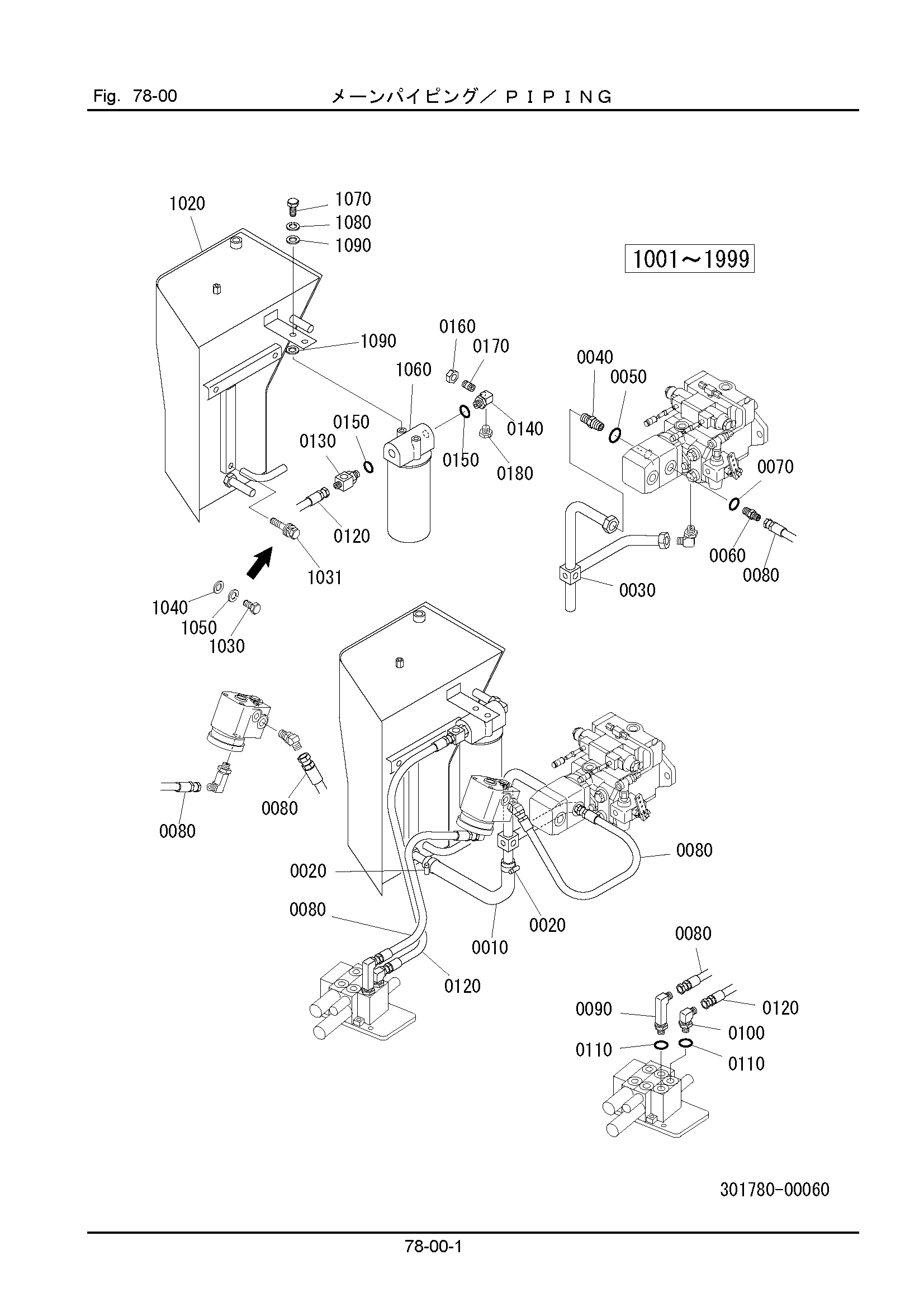

Заводская схема «78-00: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301781-11110 | Шланг | 1 |
| 0020 | 130310-03500 | Хомут, шланг | 2 |
| 0030 | 301786-11110 | Трубка | 1 |
| 0040 | 301781-11140 | Разъём | 1 |
| 0050 | 120011-02400 | Уплотнительное кольцо | 1 |
| 0060 | 124301-04000 | Разъём | 1 |
| 0070 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0080 | 125240-12055 | Шланг | 2 |
| 0090 | 323781-11130 | Угловой штуцер | 1 |
| 0100 | 124403-04040 | Угловой штуцер | 1 |
| 0110 | 120112-91000 | Уплотнительное кольцо | 2 |
| 0120 | 125260-12085 | Шланг | 1 |
| 0130 | 336781-11222 | Тройник | 1 |
| 0140 | 323786-11130 | Угловой штуцер | 1 |
| 0150 | 323781-11150 | Уплотнительное кольцо | 2 |
| 0160 | 123193-22000 | Гайка | 1 |
| 0170 | 123194-22000 | Втулка | 1 |
| 0180 | 123212-03000 | Пробка | 1 |
| 1020 | 301786-21110 | Бак, масляный | 1 |
| 1030 | 100112-12030 | Болт | 4 |
| 1031 | 102312-12030 | Болт, с шайбой | 4 |
| 1040 | 550901-18270 | Шайба | 4 |
| 1050 | 108002-12030 | W/S | 4 |
| 1060 | 336781-31000 | Фильтр AS | 1 |
| 1070 | 100112-10025 | Болт | 2 |
| 1080 | 108002-10025 | W/S | 2 |
| 1090 | 322621-11350 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
