06-11: Топливный бак — HITACHI LX15-7

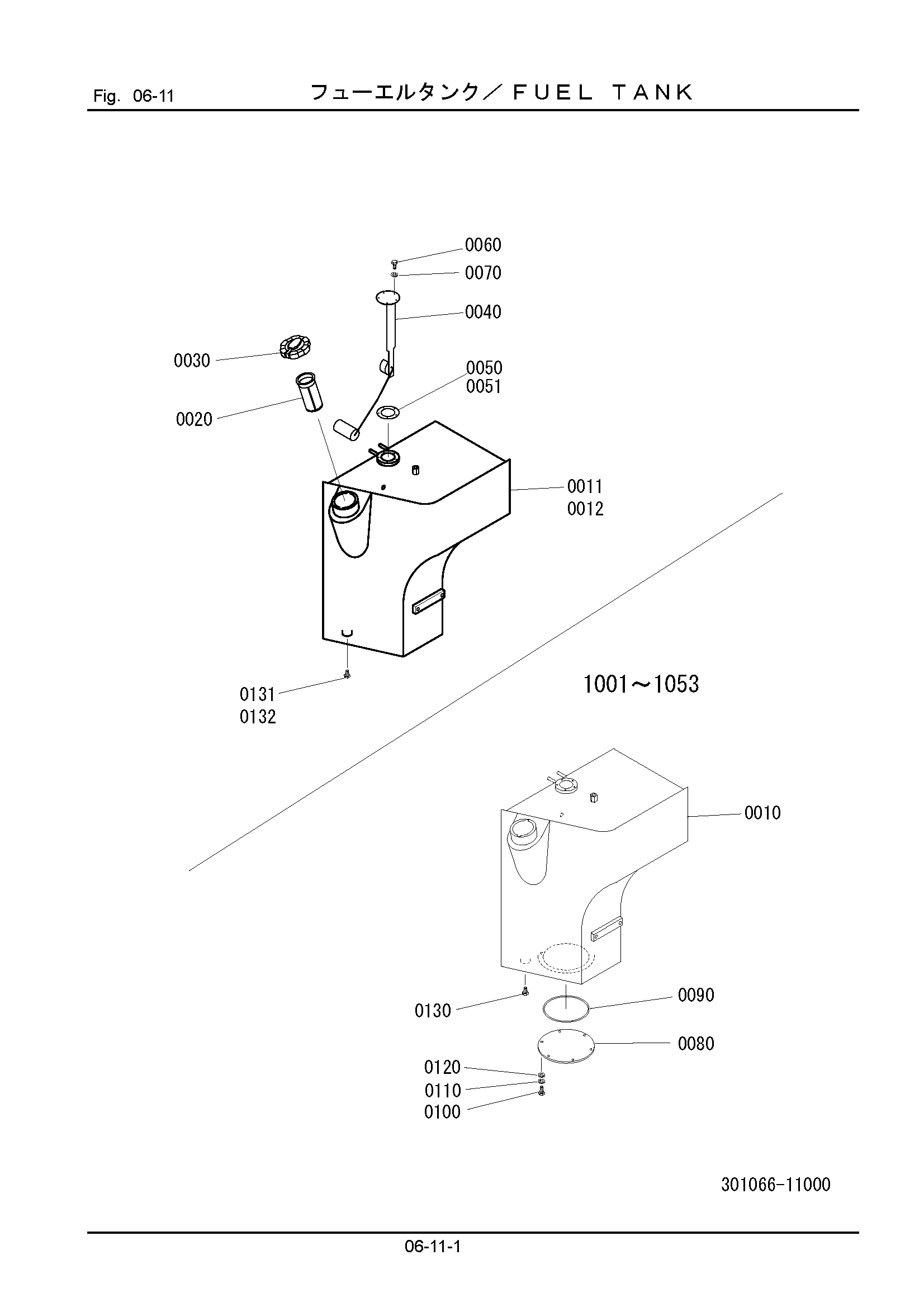

Заводская схема «06-11: Топливный бак» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301066-11110 | Бак, топливный | 1 |
| 0011 | 301066-11150 | Бак, топливный | 1 |
| 0012 | 301066-11151 | Бак, топливный | 1 |
| 0020 | 323066-11150 | Сетчатый фильтр | 1 |
| 0030 | 323066-11130 | Колпачок | 1 |
| 0040 | 301066-11120 | Сендер, топливный | 1 |
| 0050 | 352121-11310 | Прокладка | 1 |
| 0051 | 301066-11140 | Прокладка | 1 |
| 0060 | 100102-04012 | Болт | 5 |
| 0070 | 108002-04010 | W/S | 5 |
| 0080 | 301066-11130 | Крышка | 1 |
| 0090 | 120002-13000 | Уплотнительное кольцо | 1 |
| 0100 | 100112-08020 | Болт | 6 |
| 0110 | 108002-08020 | W/S | 6 |
| 0120 | 108202-08016 | Шайба | 6 |
| 0130 | 123212-03000 | Пробка | 1 |
| 0131 | 123212-06000 | Пробка | 1 |
| 0132 | 123212-03000 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
