918-11: Быстрый быстросъёмное устройство — HITACHI LX15-7

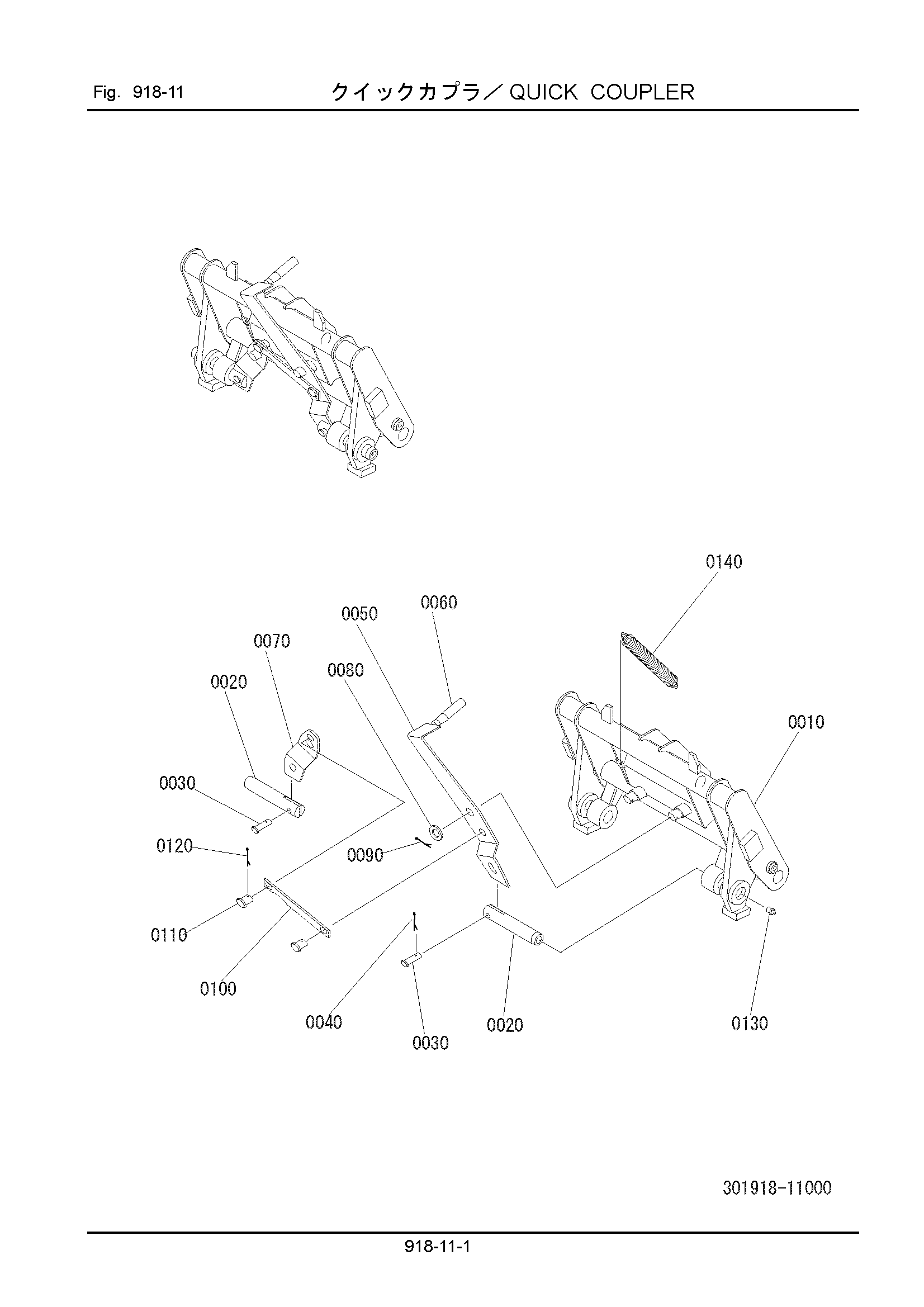

Заводская схема «918-11: Быстрый быстросъёмное устройство» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301918-11110 | Рама | 1 |
| 0020 | 301918-11120 | Палец | 2 |
| 0030 | 322962-32130 | Палец | 2 |
| 0040 | 109002-50032 | Палец, разрезной | 2 |
| 0050 | 301918-11130 | Рычаг | 1 |
| 0060 | 550441-11160 | NOB, рычаг | 1 |
| 0070 | 301918-11140 | Рычаг | 1 |
| 0080 | 108202-24040 | Шайба | 2 |
| 0090 | 109002-60045 | Палец, разрезной | 2 |
| 0100 | 323918-11150 | Пластина | 2 |
| 0110 | 323918-11160 | Палец | 2 |
| 0120 | 109002-50040 | Палец, разрезной | 2 |
| 0130 | 110001-01000 | Ниппель, смазка | 2 |
| 0140 | 352431-11260 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
