12-71: Маяк фонарь — HITACHI LX15-7

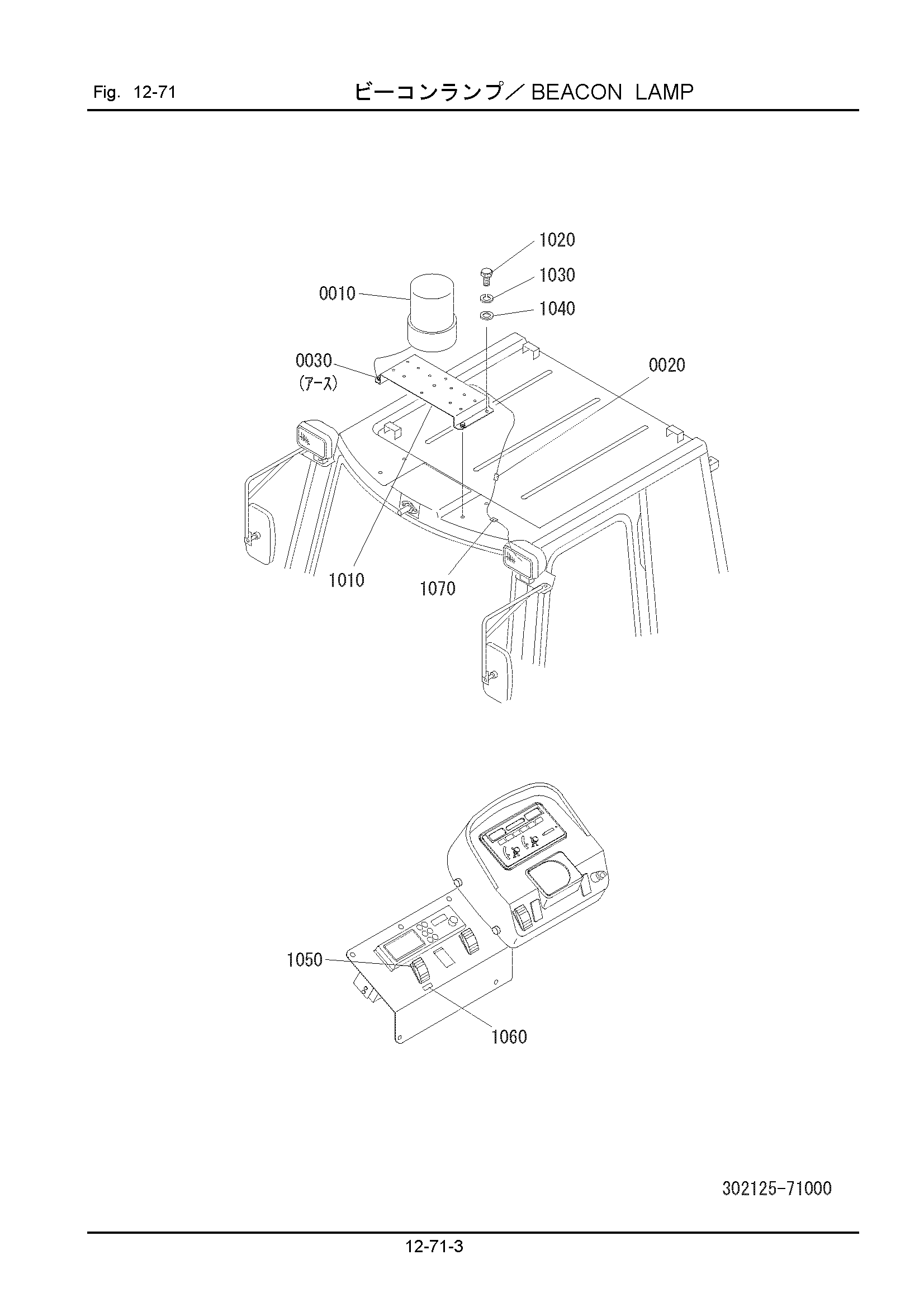

Заводская схема «12-71: Маяк фонарь» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 323122-71110 | Маяк фонарь | 1 |
| 0020 | 155210-10400 | Клемма | 2 |
| 0030 | 155211-10400 | Клемма | 1 |
| 1010 | 301121-72120 | Кронштейн | 1 |
| 1020 | 100112-10025 | Болт | 4 |
| 1030 | 108002-10025 | W/S | 4 |
| 1040 | 108202-10020 | Шайба | 4 |
| 1050 | 323935-68110 | Выключатель | 1 |
| 1060 | 346121-14110 | Пластина, информационный | 1 |
| 1070 | 550141-11230 | Стиккер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
