03-11: Глушитель — HITACHI LX15-7

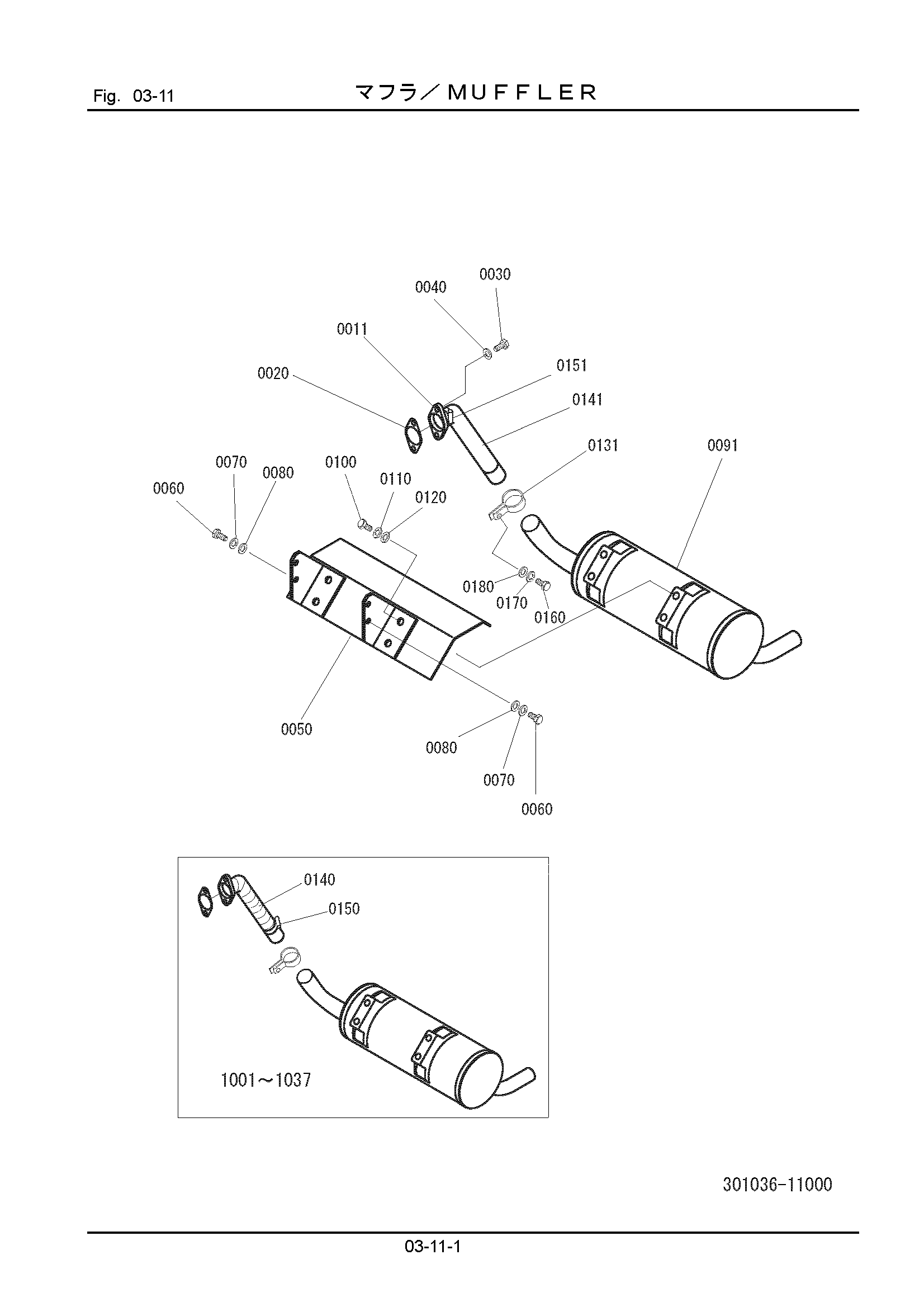

Заводская схема «03-11: Глушитель» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0011 | 301036-11111 | Трубка, выпускной | 1 |
| 0020 | 301036-11120 | Манжета | 1 |
| 0030 | 100212-10025 | Болт | 2 |
| 0040 | 108002-10025 | W/S | 2 |
| 0050 | 301036-11130 | Кронштейн | 1 |
| 0060 | 100112-10025 | Болт | 4 |
| 0070 | 108002-10025 | W/S | 4 |
| 0080 | 108202-10020 | Шайба | 4 |
| 0091 | 301036-11141 | Глушитель | 1 |
| 0100 | 100412-10025 | Болт | 4 |
| 0110 | 108002-10025 | W/S | 4 |
| 0120 | 108202-10020 | Шайба | 4 |
| 0131 | 321031-11220 | Хомут | 1 |
| 0140 | 301031-11160 | Лента, стекло | 1 |
| 0141 | 301032-11120 | Крышка, подогрев | 1 |
| 0150 | 130310-04100 | Хомут, шланг | 2 |
| 0151 | 130310-04800 | Хомут, шланг | 1 |
| 0160 | 100112-08030 | Болт | 1 |
| 0170 | 108002-08020 | W/S | 1 |
| 0180 | 108202-08016 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
