62-11: Двигатель капот — HITACHI LX15-7

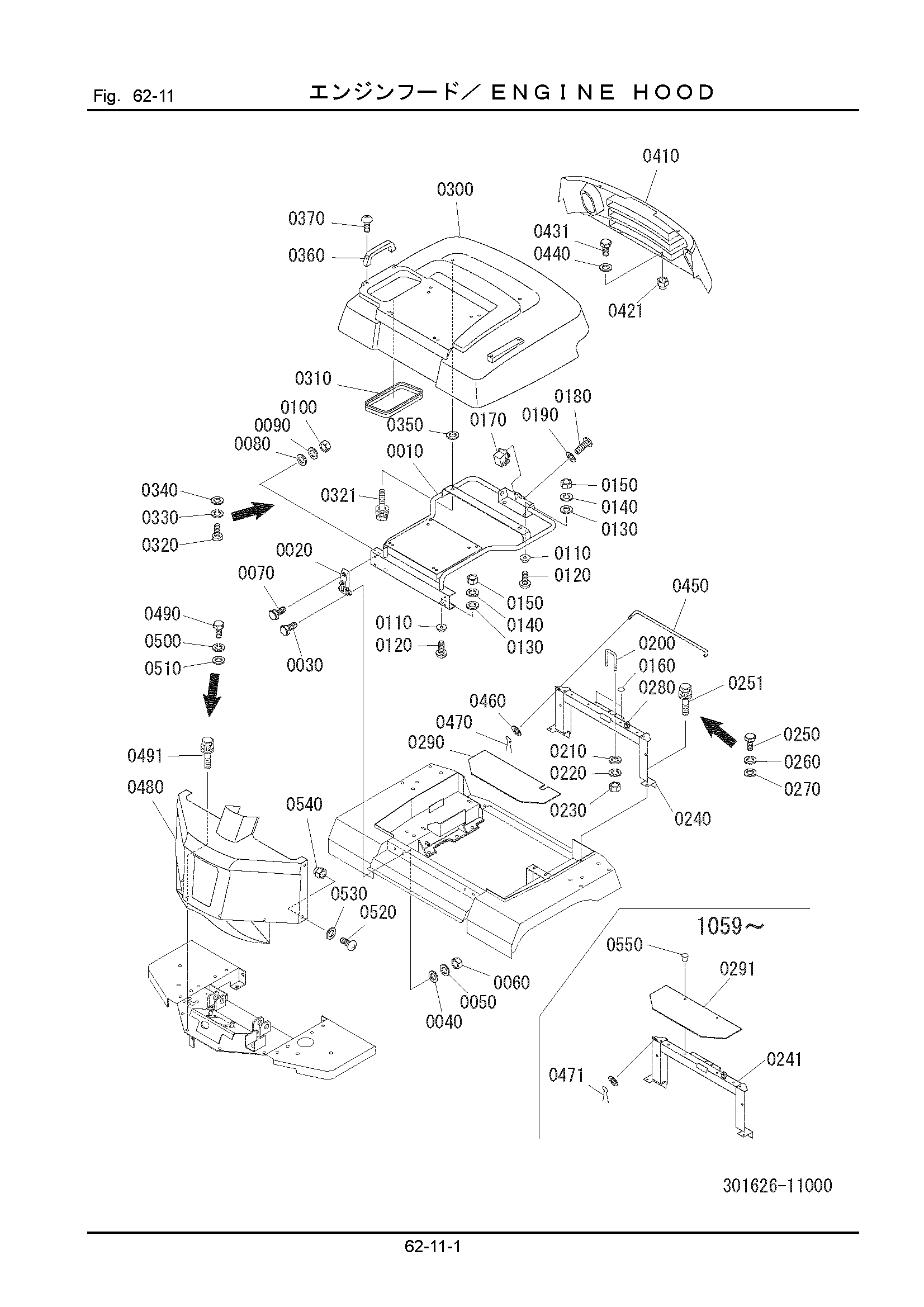

Заводская схема «62-11: Двигатель капот» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301626-11110 | Опора, капот | 1 |
| 0020 | 323621-11160 | Петля | 2 |
| 0030 | 100312-10030 | Болт | 4 |
| 0040 | 108202-10020 | Шайба | 4 |
| 0050 | 108002-10025 | W/S | 4 |
| 0060 | 103312-10080 | Гайка | 4 |
| 0070 | 100312-08030 | Болт | 4 |
| 0080 | 108202-08016 | Шайба | 4 |
| 0090 | 108002-08020 | W/S | 4 |
| 0100 | 103312-08065 | Гайка | 4 |
| 0110 | 621621-11290 | Резиновая прокладка | 4 |
| 0120 | 101002-06020 | Винт | 4 |
| 0130 | 108202-06016 | Шайба | 4 |
| 0140 | 108002-06015 | W/S | 4 |
| 0150 | 103312-06050 | Гайка | 4 |
| 0160 | 360871-34490 | Пластина | 2 |
| 0170 | 831622-12150 | Замок | 1 |
| 0180 | 101002-08020 | Винт | 2 |
| 0190 | 108002-08020 | W/S | 2 |
| 0200 | 339621-11250 | Болт, U | 1 |
| 0210 | 108202-08016 | Шайба | 4 |
| 0220 | 108002-08020 | W/S | 2 |
| 0230 | 103312-08065 | Гайка | 4 |
| 0240 | 301626-11120 | Опора, решётка | 1 |
| 0241 | 301626-11121 | Опора, решётка | 1 |
| 0250 | 100112-10020 | Болт | 4 |
| 0251 | 102212-10025 | Болт, с шайбой | 4 |
| 0260 | 108002-10025 | W/S | 4 |
| 0270 | 108202-10020 | Шайба | 4 |
| 0280 | 301626-11150 | Держатель, шток | 1 |
| 0290 | 301626-11170 | Резиновая прокладка | 1 |
| 0291 | 301626-11171 | Резиновая прокладка | 1 |
| 0300 | 301626-11130 | Капот | 1 |
| 0310 | 146131-12075 | Уплотнение, резиновый | 1 |
| 0320 | 100112-10020 | Болт | 2 |
| 0321 | 102212-10025 | Болт, с шайбой | 2 |
| 0330 | 108002-10025 | W/S | 2 |
| 0340 | 108202-10020 | Шайба | 2 |
| 0350 | 322621-11350 | Шайба | 2 |
| 0360 | 322621-11241 | Стойка | 2 |
| 0370 | 101002-08025 | Винт | 4 |
| 0410 | 301626-11140 | Решётка | 1 |
| 0421 | 301626-11180 | Велл гайка | 4 |
| 0431 | 100112-08035 | Болт | 4 |
| 0440 | 360611-13230 | Шайба | 4 |
| 0450 | 301621-11160 | Шток | 1 |
| 0460 | 108202-10020 | Шайба | 1 |
| 0470 | 109002-20020 | Палец, разрезной | 1 |
| 0471 | 323621-11190 | Палец, стопорный | 1 |
| 0480 | 323626-11130 | Крышка, передний | 1 |
| 0490 | 100112-10020 | Болт | 4 |
| 0491 | 102212-10025 | Болт, с шайбой | 4 |
| 0500 | 108002-08025 | W/S | 4 |
| 0510 | 108202-10020 | Шайба | 4 |
| 0520 | 101002-08025 | Винт | 4 |
| 0530 | 108202-08016 | Шайба | 4 |
| 0540 | 301626-11180 | Велл гайка | 4 |
| 0550 | 323621-14130 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
