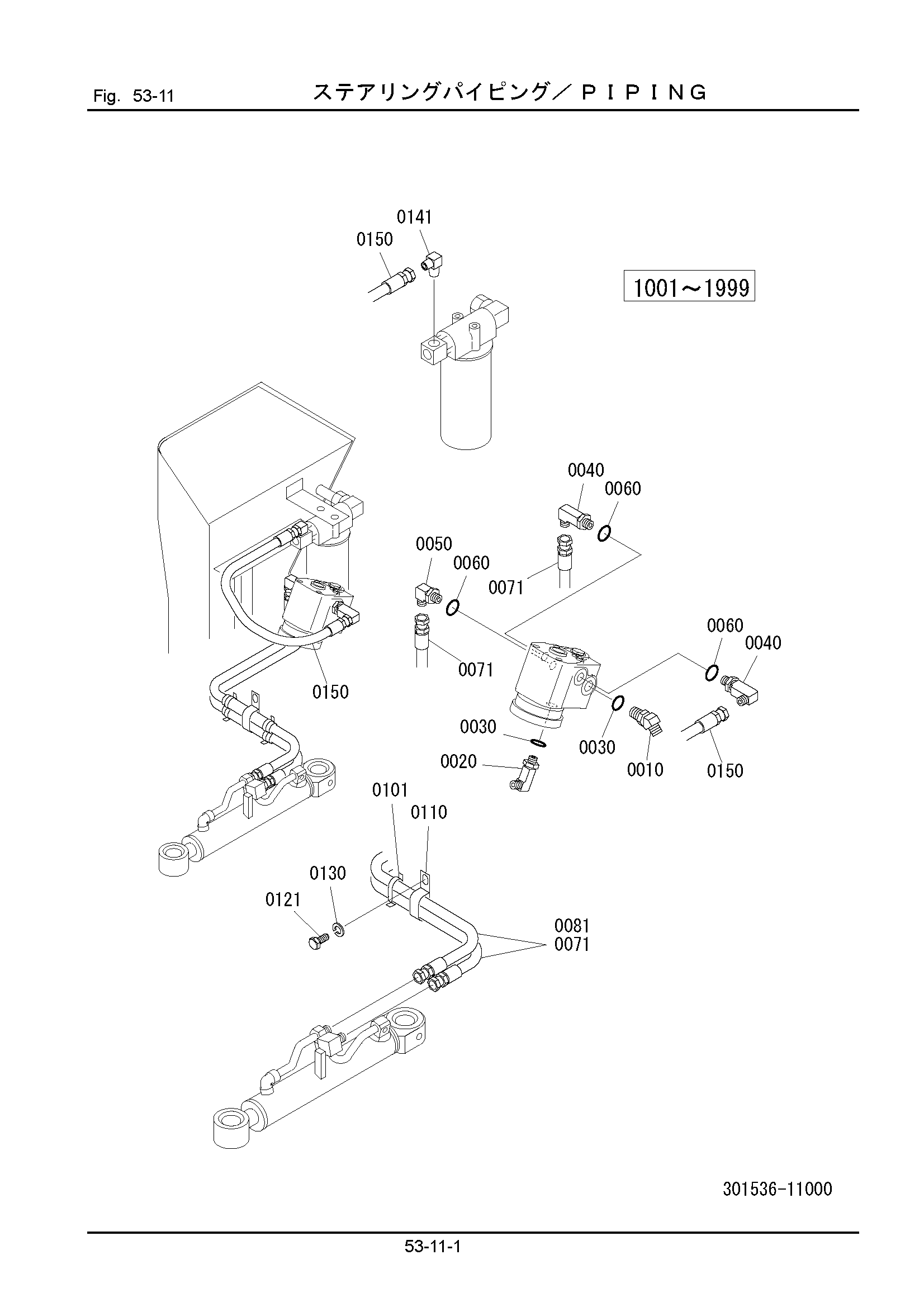

53-11: Трубопроводы — HITACHI LX15-7
Заводская схема «53-11: Трубопроводы» для HITACHI LX15-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124305-04000 | Угловой штуцер | 1 |
| 0020 | 124304-04000 | Угловой штуцер | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 124304-03000 | Угловой штуцер | 2 |
| 0050 | 124303-03000 | Угловой штуцер | 1 |
| 0060 | 120011-01400 | Уплотнительное кольцо | 3 |
| 0071 | 125240-09085 | Шланг | 2 |
| 0081 | 132110-15085 | Трубка, коил | 2 |
| 0101 | 130410-05000 | Хомут, трос | 1 |
| 0110 | 346171-21160 | Хомут | 1 |
| 0121 | 100112-10020 | Болт | 1 |
| 0130 | 108002-10025 | W/S | 1 |
| 0141 | 123304-03030 | Угловой штуцер | 1 |
| 0150 | 125260-09065 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
