150: Выпускная труба и глушитель — HITACHI LX130-7

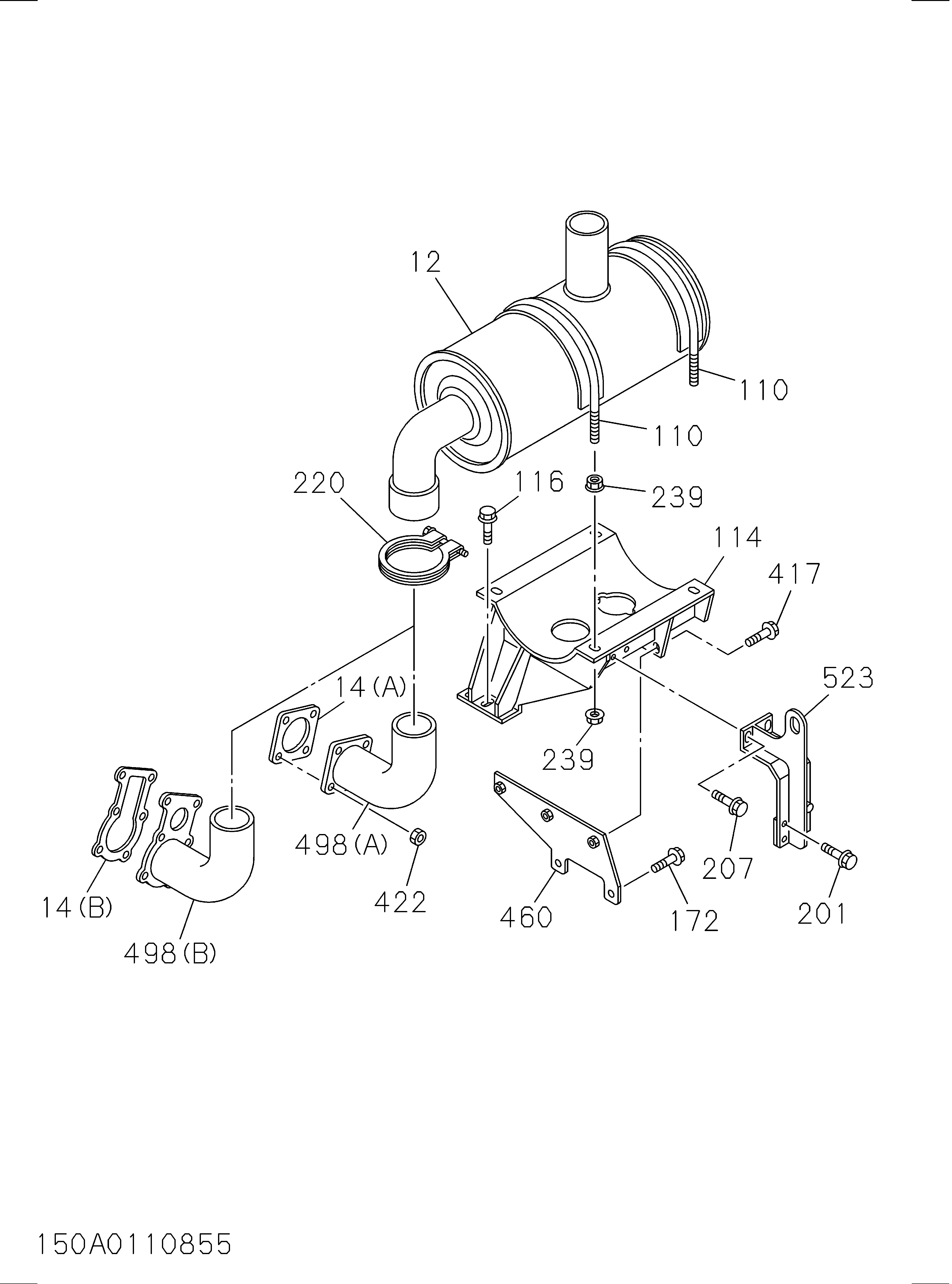

Заводская схема «150: Выпускная труба и глушитель» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 012 | 1221409782 | Глушитель в сборе EXH | 1 |
| 014(A) | 1141451920 | Прокладка глушитель TO EXH трубка | 1 |
| 014(B) | 8943942482 | Прокладка глушитель TO EXH трубка | 1 |
| 110 | 1221593400 | Лента MTG, глушитель | 2 |
| 114 | 1221518871 | Кронштейн EXH глушитель | 1 |
| 116 | 0286812300 | Болт кронштейн | 2 |
| 116 | 0287812300 | Болт кронштейн | 2 |
| 116 | 0287512300 | Болт кронштейн | 2 |
| 172 | 0287810300 | Болт | 2 |
| 172 | 0287510300 | Болт | 2 |
| 201 | 0286812350 | Болт стойка | 3 |
| 201 | 0287810200 | Болт стойка | 1 |
| 201 | 0287812350 | Болт стойка | 3 |
| 201 | 0287510200 | Болт стойка | 1 |
| 201 | 0287512350 | Болт стойка | 3 |
| 207 | 0286812300 | Болт стойка TO кронштейн крепление | 2 |
| 207 | 0286512300 | Болт стойка TO кронштейн крепление | 2 |
| 220(A) | 1221332881 | Хомут EXH трубка | 1 |
| 220(B) | 1221332940 | Хомут EXH трубка | 1 |
| 239 | 9091204100 | Гайка LK, лента | 4 |
| 239 | 0912501100 | Гайка LK, лента | 8 |
| 239 | 0912801100 | Гайка LK, лента | 8 |
| 417 | 0286812400 | Болт кронштейн | 3 |
| 417 | 0286512400 | Болт кронштейн | 3 |
| 422 | 1094000270 | Гайка трубка | 4 |
| 422 | 8970614011 | Гайка трубка | 6 |
| 460 | 1221518860 | Пластина EXH трубка | 1 |
| 498(A) | 1221234250 | Трубка в сборе | 1 |
| 498(B) | 1221236120 | Трубка в сборе | 1 |
| 523 | 1221518880 | Стойка кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
