Аддтионал масляный радиатор(ACP)(OP) — HITACHI LX130-7

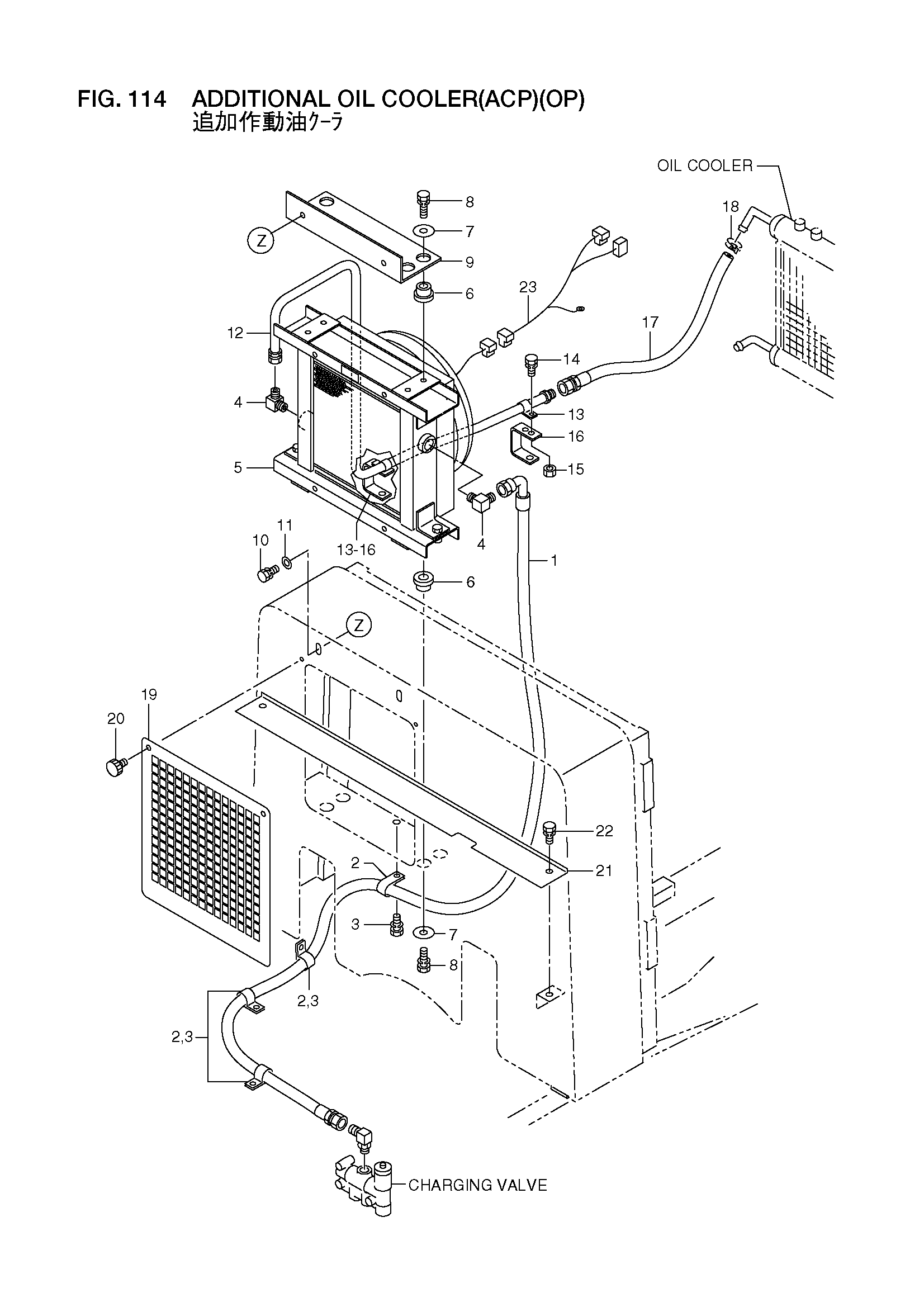

Заводская схема «Аддтионал масляный радиатор(ACP)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-57031 | Шланг | 1 |
| 2 | 26507-82031 | Зажим | 4 |
| 3 | 01183-10020 | Болт с шайбой | 4 |
| 4 | 21967-62471 | Угловой штуцер | 2 |
| 5 | 24592-17033 | Масляный радиатор | 1 |
| 6 | 26606-42251 | Резиновый, амортизатор | 8 |
| 7 | 26312-12021 | Шайба | 8 |
| 8 | 01183-10055 | Болт с шайбой | 8 |
| 9 | 79924-71033 | Кронштейн | 1 |
| 10 | 01183-10030 | Болт с шайбой | 2 |
| 11 | 02000-00010 | Шайба | 2 |
| 12 | 56560-56981 | Трубка | 1 |
| 13 | 26602-42411 | Зажим | 2 |
| 14 | 01183-10020 | Болт с шайбой | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 56560-57011 | Кронштейн | 2 |
| 17 | 56560-57001 | Шланг | 1 |
| 18 | 24067-62281 | Зажим | 1 |
| 19 | 79924-71034 | Крышка | 1 |
| 20 | 26406-52421 | Кноб и болт | 2 |
| 21 | 56560-57051 | Пластина | 1 |
| 22 | 01183-10020 | Болт с шайбой | 2 |
| 23 | 56560-57041 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
