Флоатинг палец(для DBF270)(FTP)(OP) — HITACHI LX130-7

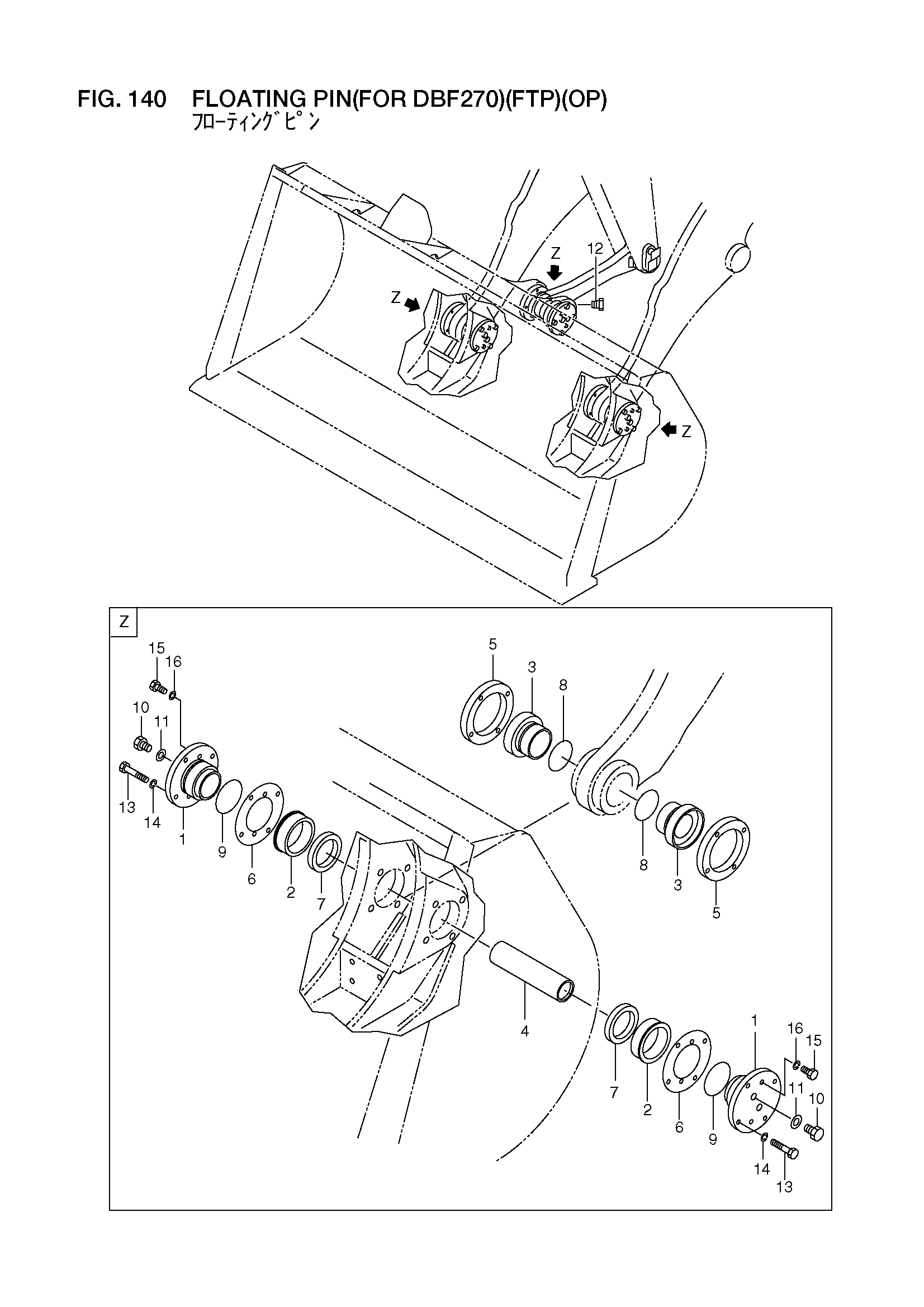

Заводская схема «Флоатинг палец(для DBF270)(FTP)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56600-69401 | Колпачок | 6 |
| - | 56600-69402 | Колпачок | 6 |
| 2 | 56600-69881 | Втулка | 6 |
| 3 | 79628-13026 | Втулка | 6 |
| - | 56560-58671 | Втулка | 6 |
| 4 | 79126-27011 | Палец | 3 |
| - | 56560-58681 | Палец | 3 |
| 5 | 56600-69412 | Фланец | 6 |
| 6 | 56600-69891 | Регулировочная шайба | 0 |
| - | 56600-69901 | Регулировочная шайба | 0 |
| 7 | 28229-07051 | Уплотнение, масляный | 6 |
| 8 | 03310-00850 | Уплотнительное кольцо | 6 |
| 9 | 03310-00950 | Уплотнительное кольцо | 6 |
| 10 | 26906-12391 | Пробка | 12 |
| 11 | 21745-32121 | Прокладка | 12 |
| 12 | 24047-92101 | Пробка | 1 |
| 13 | 01116-12090 | Болт | 24 |
| 14 | 02011-00012 | Шайба | 24 |
| 15 | 01110-12020 | Болт | 12 |
| 16 | 02010-00012 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
