Двигатель проводка — HITACHI LX130-7

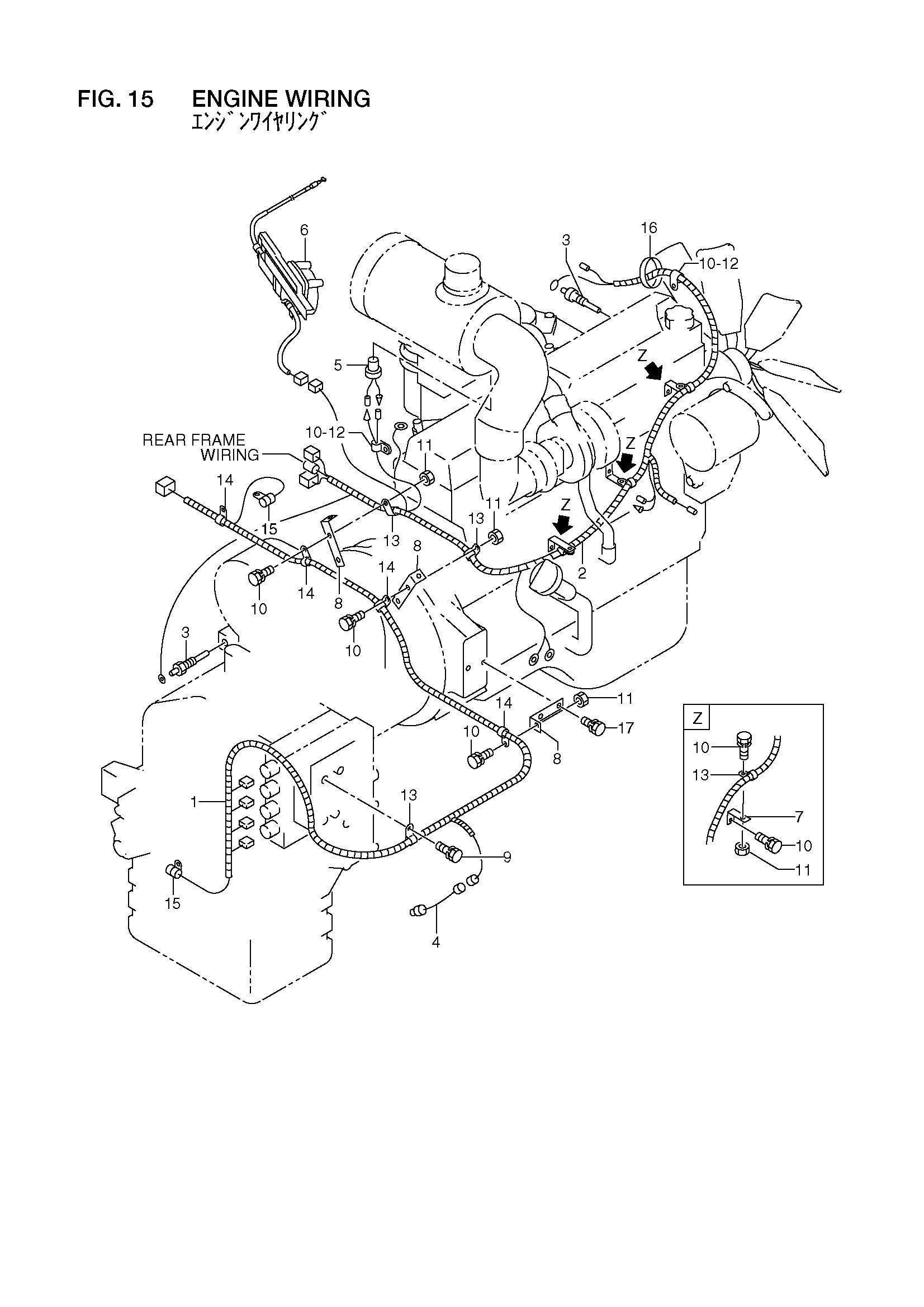

Заводская схема «Двигатель проводка» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26562-42051 | Провод жгут проводов, трансмиссия | 1 |
| 2 | 26672-42131 | Провод жгут проводов, двигатель | 1 |
| 3 | 26662-42461 | Сендер, термостатический | 2 |
| 4 | 26752-42161 | Выключатель, давление | 1 |
| 5 | 26812-42991 | Индикатор | 1 |
| 6 | 26552-42121 | Ограничитель гидромотор | 1 |
| 7 | 26612-42081 | Кронштейн | 3 |
| 8 | 26752-42451 | Пластина | 3 |
| 9 | 01183-10016 | Болт с шайбой | 1 |
| 10 | 01183-10020 | Болт с шайбой | 12 |
| 11 | 01401-00010 | Гайка | 9 |
| 12 | 26752-42621 | Зажим | 3 |
| 13 | 26752-42641 | Зажим | 6 |
| 14 | 26752-42661 | Зажим | 4 |
| 15 | 26602-42941 | Зажим | 2 |
| 16 | 04913-10200 | Лента | 4 |
| 17 | 01183-12020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
