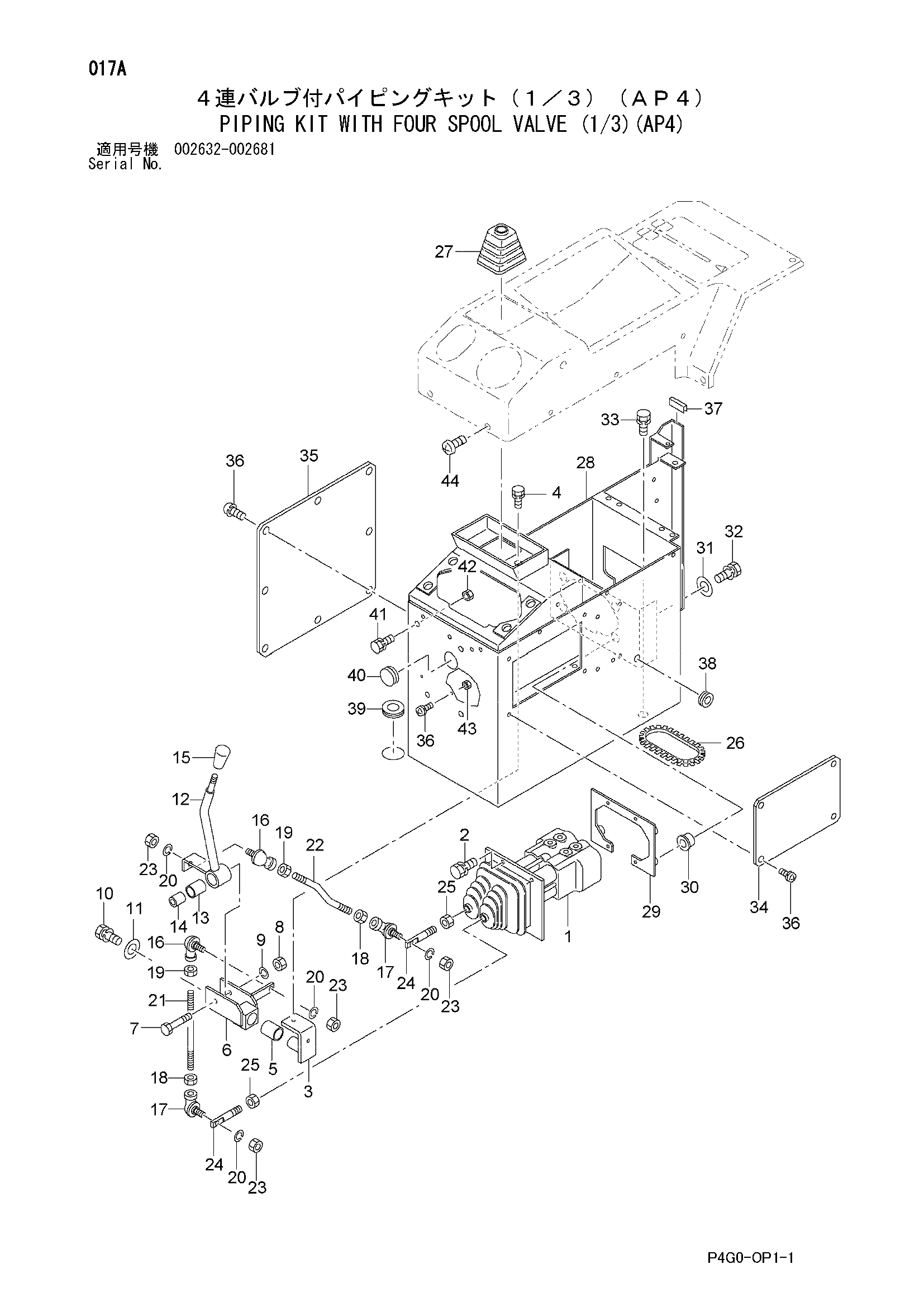

Трубопроводы комплект с фоур золотник клапан (1/3)(AP4) — HITACHI LX130-7

Заводская схема «Трубопроводы комплект с фоур золотник клапан (1/3)(AP4)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26757-32062	Мппк клапан в сборе	1
2	01183-08020	Болт и шайба	4
3	56750-52851	Кронштейн	1
4	01183-08016	Болт и шайба	2
5	26327-42101	Втулка	1
6	56560-51571	Бобышка	1
7	01110-10065	Болт	1
8	01401-00010	Гайка	1
9	02010-00010	Шайба	1
10	01183-10020	Болт и шайба	1
11	26606-52721	Шайба	1
12	56560-51661	Рычаг	1
13	26327-42101	Втулка	1
14	26327-42061	Палец	1
15	26607-42091	Рукоятка	1
16	26383-92601	Болл тяга	2
17	24357-42091	Болл тяга	2
18	01402-00008	Гайка	2
19	01407-00008	Гайка	2
20	02010-00008	Шайба	4
21	56560-51581	Шток	1
22	56560-51591	Шток	1
23	01400-00008	Гайка	4
24	28797-42181	Шток	2
25	01402-00012	Гайка	2
26	54067-22061	Громмет фрее	3
27	26387-42321	Защитный чехол	1
28	56560-51511	Клапан управление короб	1
29	56560-51671	Кронштейн	1
30	26407-32001	Крепление резиновый	4
31	26606-52721	Шайба	4
32	01183-10040	Болт и шайба	4
33	01183-10020	Болт	5
34	26567-42421	Крышка	1
35	26757-42241	Крышка	1
36	01033-06016	Винт и шайба	14
37	26557-42251	U резиновый	1
38	21471-23011	Уплотнительная втулка	1
39	56600-58541	Уплотнительная втулка	1
40	56600-58521	Уплотнительная втулка	1
41	01183-10016	Болт и шайба	4
42	01401-00010	Гайка	4
43	01400-00006	Гайка	2
44	01033-06016	Винт и шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
