Кондиционер(1/3)(акхр)(OP) — HITACHI LX130-7

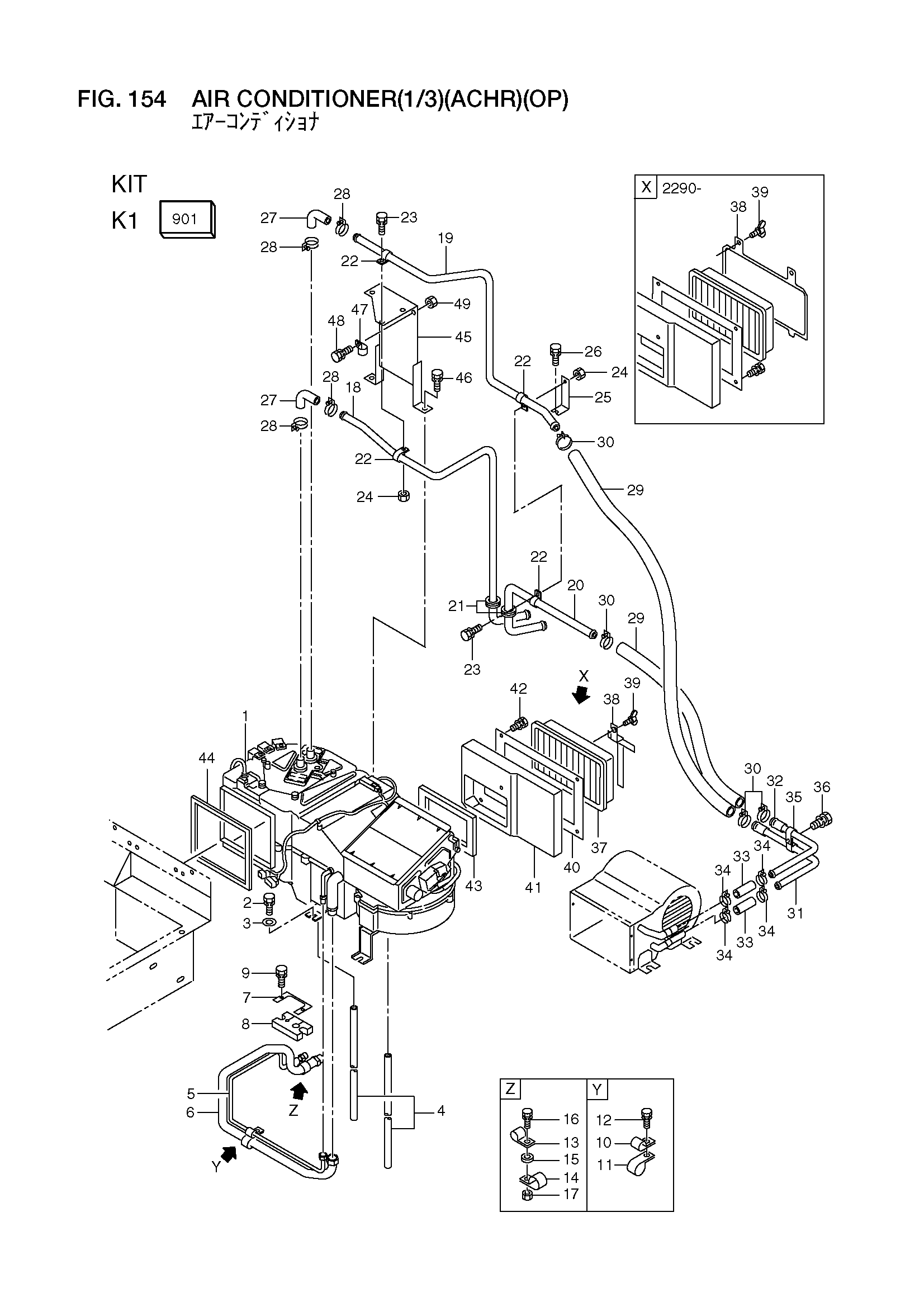

Заводская схема «Кондиционер(1/3)(акхр)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 26566-75041 | Комплект, воздушный CON | 1 |
| 1 | 26756-71091 | Кондиционер блок | 1 |
| 2 | 01183-10020 | Болт с шайбой | 3 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 26756-76031 | Шланг, дренажный | 2 |
| 5 | 26756-75571 | Трубка | 1 |
| 6 | 26756-75581 | Трубка | 1 |
| 7 | 26752-42511 | Пластина | 1 |
| 8 | 26756-75791 | Резиновая прокладка | 1 |
| 9 | 01183-10016 | Болт | 2 |
| 10 | 26602-42101 | Зажим | 1 |
| 11 | 26602-42031 | Зажим | 1 |
| 12 | 01183-10020 | Болт с шайбой | 1 |
| 13 | 26602-42101 | Зажим | 1 |
| 14 | 26602-42031 | Зажим | 1 |
| 15 | 26702-42341 | Проставка | 1 |
| 16 | 01183-10040 | Болт с шайбой | 1 |
| 17 | 01401-00010 | Гайка | 1 |
| 18 | 56560-53821 | Трубка | 1 |
| 19 | 56560-53831 | Трубка | 1 |
| 20 | 56560-53741 | Трубка | 1 |
| 21 | 26756-75631 | Уплотнительная втулка | 2 |
| 22 | 26602-42091 | Зажим | 4 |
| 23 | 01183-10020 | Болт с шайбой | 2 |
| 24 | 01401-00010 | Гайка | 2 |
| 25 | 56560-53811 | Кронштейн | 1 |
| 26 | 01183-10025 | Болт с шайбой | 1 |
| 27 | 26756-75771 | Шланг | 2 |
| 28 | 24067-62261 | Зажим | 4 |
| 29 | 56400-53041 | Шланг | 1 |
| 30 | 24067-62261 | Зажим | 4 |
| 31 | 56560-53721 | Трубка | 1 |
| 32 | 56560-53731 | Трубка | 1 |
| 33 | 56381-61901 | Шланг | 1 |
| 34 | 04911-00022 | Зажим | 4 |
| 35 | 26602-42061 | Зажим | 2 |
| 36 | 01183-10020 | Болт с шайбой | 1 |
| 37 | 29189-42031 | Фильтр | 1 |
| 38 | 26566-75511 | Ограничитель | 1 |
| - | 26566-75551 | Ограничитель | 1 |
| 39 | 26907-52401 | Болт, винг | 1 |
| - | 26907-52401 | Болт, винг | 2 |
| 40 | 26676-72241 | Резиновая прокладка | 1 |
| 41 | 26676-72231 | Воздуховод | 1 |
| 42 | 01183-08016 | Болт с шайбой | 4 |
| 43 | 03510-15060 | Трим, спонге | 1 |
| 44 | 03510-15075 | Спонге | 1 |
| 45 | 26756-71211 | Кронштейн | 1 |
| 46 | 01183-10025 | Болт с шайбой | 2 |
| 47 | 26602-42071 | Зажим | 1 |
| 48 | 01183-10020 | Болт с шайбой | 1 |
| 49 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
