Кабина (крыло и декк пластина)(SCB002) — HITACHI LX130-7

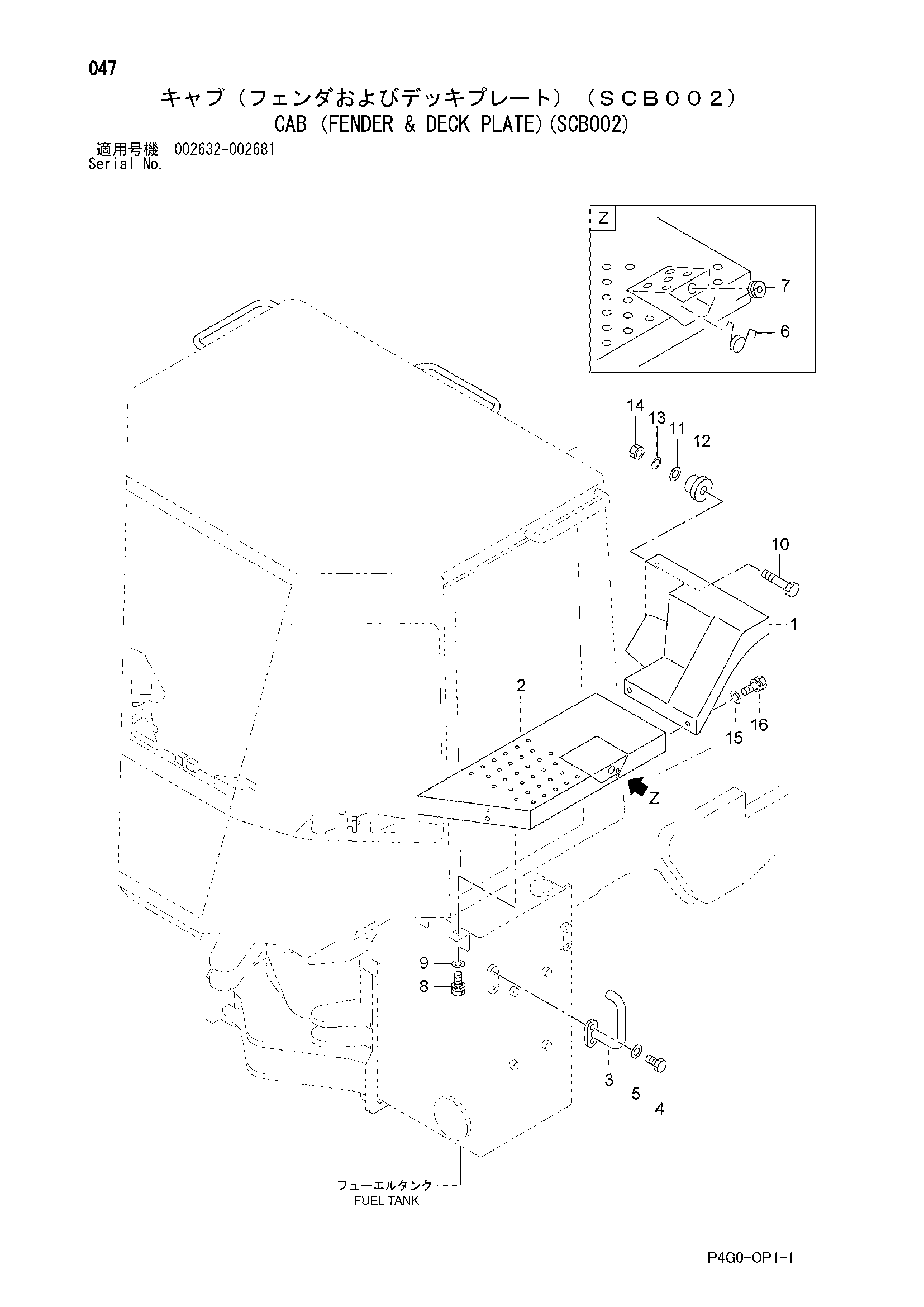

Заводская схема «Кабина (крыло и декк пластина)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-53481 | Крыло | 1 |
| 1 | 56560-53491 | Крыло | 1 |
| 2 | 56560-53411 | Декк пластина (левый) | 1 |
| 2 | 56560-53421 | Декк пластина (правый) | 1 |
| 3 | 28836-50374 | Поручень | 4 |
| 4 | 01183-12025 | Болт и шайба | 8 |
| 5 | 02000-00012 | Шайба | 8 |
| 6 | 26316-42001 | Пружина | 2 |
| 7 | 21471-24371 | Уплотнительная втулка | 2 |
| 8 | 01183-12030 | Болт и шайба | 8 |
| 9 | 26063-02111 | Шайба | 8 |
| 10 | 01110-12070 | Болт | 2 |
| 11 | 26602-12021 | Шайба | 2 |
| 12 | 26602-12011 | Крепление | 2 |
| 13 | 02010-00012 | Шайба | 2 |
| 14 | 01401-00012 | Гайка | 2 |
| 15 | 26096-42351 | Шайба | 4 |
| 16 | 01183-12025 | Болт и шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
