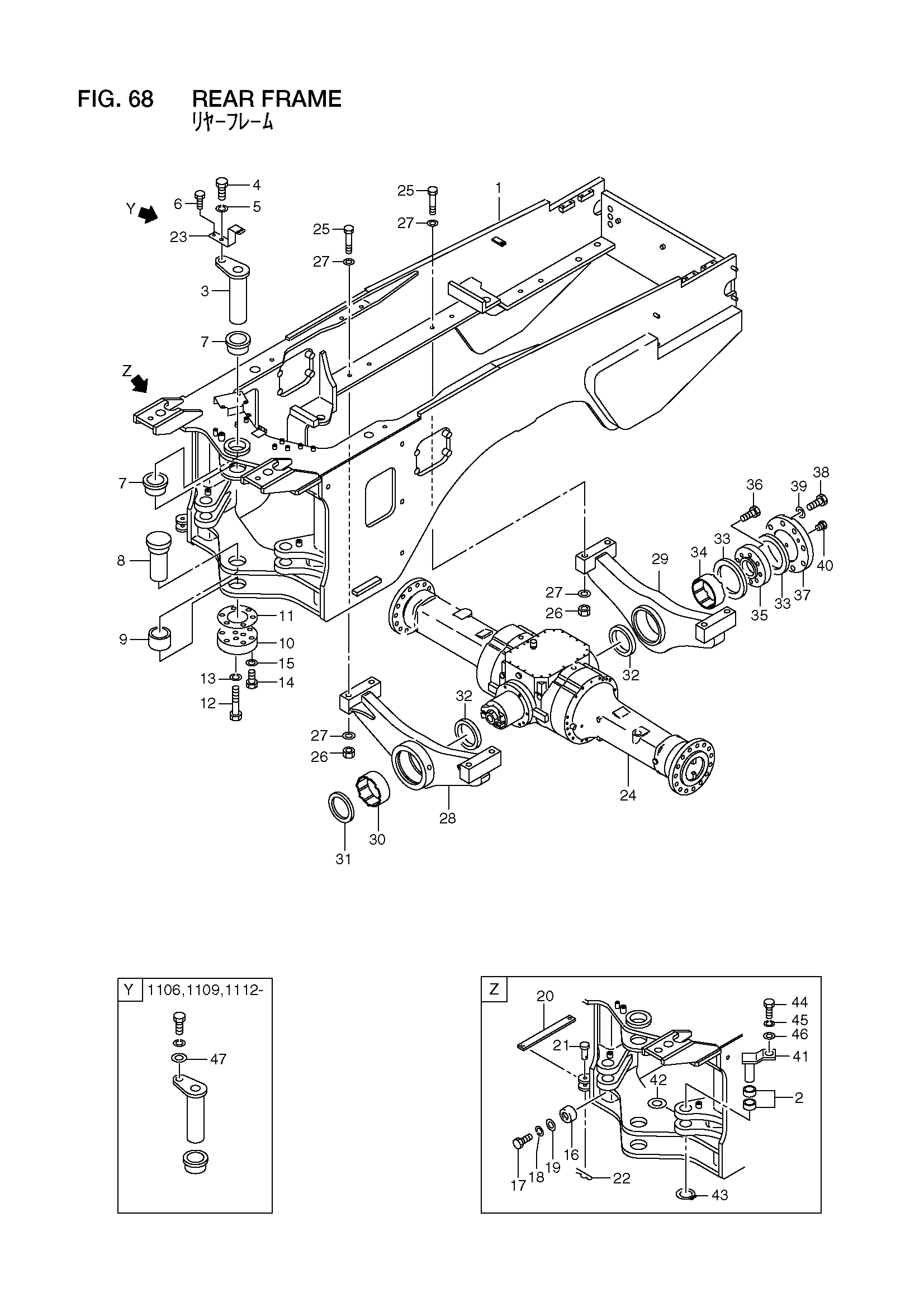

Задний рама — HITACHI LX130-7

Заводская схема «Задний рама» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	NO PART NO.	Рама, задний	1
2	26754-52021	Втулка	4
3	26606-13283	Палец	1
-	263G6-13231	Палец	1
4	01110-16030	Болт	1
5	02010-00016	Шайба	1
6	01183-10020	Болт с шайбой	1
-	01183-10020	Болт с шайбой	1
-	01183-10020	Болт с шайбой	1
7	26756-12451	Втулка	2
8	26756-12471	Палец	1
9	26756-12491	Втулка	1
10	26756-12501	Шайба	1
11	26606-13351	Регулировочная шайба	0
12	01116-16100	Болт	3
13	02011-00016	Шайба	3
14	01116-12050	Болт	6
15	02011-00012	Шайба	6
16	26706-13121	Резиновый, амортизатор	2
17	01110-12030	Болт	2
18	02010-00012	Шайба	2
19	02000-00012	Шайба	2
20	26756-13061	Тяга, защитный	1
21	26626-12121	Палец	2
22	26606-13251	Палец, бета	2
23	26566-12631	Пластина	1
-	26566-12631	Пластина	1
-	26566-12631	Пластина	1
24	16563-00011	Задний мост	1
-	16563-00012	Задний мост	1
-	16563-00013	Задний мост	1
-	16563-00014	Задний мост	1
25	01106-24150	Болт	8
26	01400-50024	Гайка	8
27	26604-42011	Шайба	16
28	26563-00221	Опора, мост	1
29	26563-00231	Опора, мост	1
30	26753-02122	Втулка	1
31	26753-02131	Уплотнение, пыль	1
32	26753-02081	Уплотнение, пыль	2
33	26413-02041	Шайба	2
34	26413-02031	Втулка	1
35	26753-02091	Пластина	1
36	01116-16045	Болт	8
37	26753-02102	Крышка	1
38	01106-16045	Болт	8
39	190A3-02051	Шайба	8
40	24047-92101	Пробка	1
41	26754-52001	Палец	2
42	26268-72291	Регулировочная шайба	0
43	02100-00060	Кольцо, стопорный	2
44	01116-12025	Болт	2
45	02011-00012	Шайба	2
46	26096-42351	Шайба	2
47	26608-72321	Шайба	1
-	26608-72321	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
