Коол короб(CRB)(OP) — HITACHI LX130-7

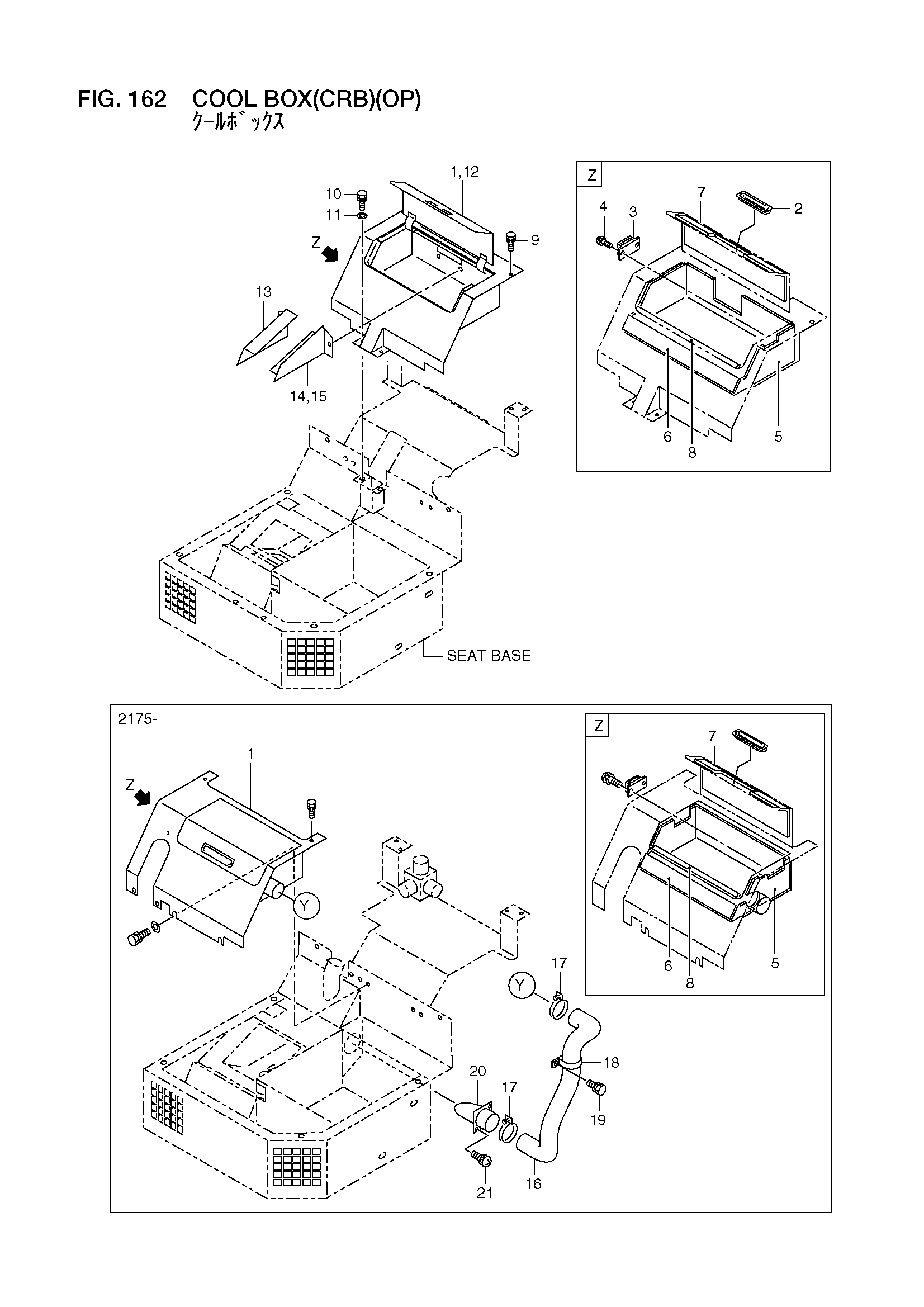

Заводская схема «Коол короб(CRB)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26676-70202 | Коол короб в сборе | 1 |
| - | 26676-70203 | Коол короб в сборе | 1 |
| 1 | 26676-70213 | Короб, коол | 1 |
| - | 26676-70214 | Короб, коол | 1 |
| 2 | 26766-75701 | Рукоятка | 1 |
| 3 | 26756-75031 | Латкх, магнетик | 1 |
| 4 | 01033-03010 | Винт | 2 |
| 5 | 26796-72221 | Коврик | 1 |
| - | 26796-72222 | Коврик | 1 |
| 6 | 26766-75731 | Коврик | 1 |
| - | 26676-72471 | Коврик | 1 |
| 7 | 26766-75711 | Коврик | 1 |
| - | 26676-72461 | Коврик | 1 |
| 8 | 26766-75741 | Резиновый, прокладка | 1 |
| - | 26676-72501 | Резиновый, прокладка | 1 |
| 9 | 01183-08016 | Болт с шайбой | 2 |
| 10 | 01183-06016 | Болт с шайбой | 2 |
| 11 | 02000-00008 | Шайба | 2 |
| 12 | 26566-75242 | Коврик | 1 |
| 13 | 26796-72231 | Крышка | 1 |
| 14 | 26796-72241 | Крышка | 1 |
| 15 | 26796-72251 | Коврик | 1 |
| 16 | 21789-07121 | Шланг, дефростер | 1 |
| 17 | 04911-00046 | Зажим | 2 |
| 18 | 26602-42561 | Зажим | 1 |
| 19 | 01183-10016 | Болт с шайбой | 1 |
| 20 | 26766-75791 | Трубка | 1 |
| 21 | 01033-06016 | Винт и шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
