Воздушный подвеска сиденье(сетас1)(2165-)(OP) — HITACHI LX130-7

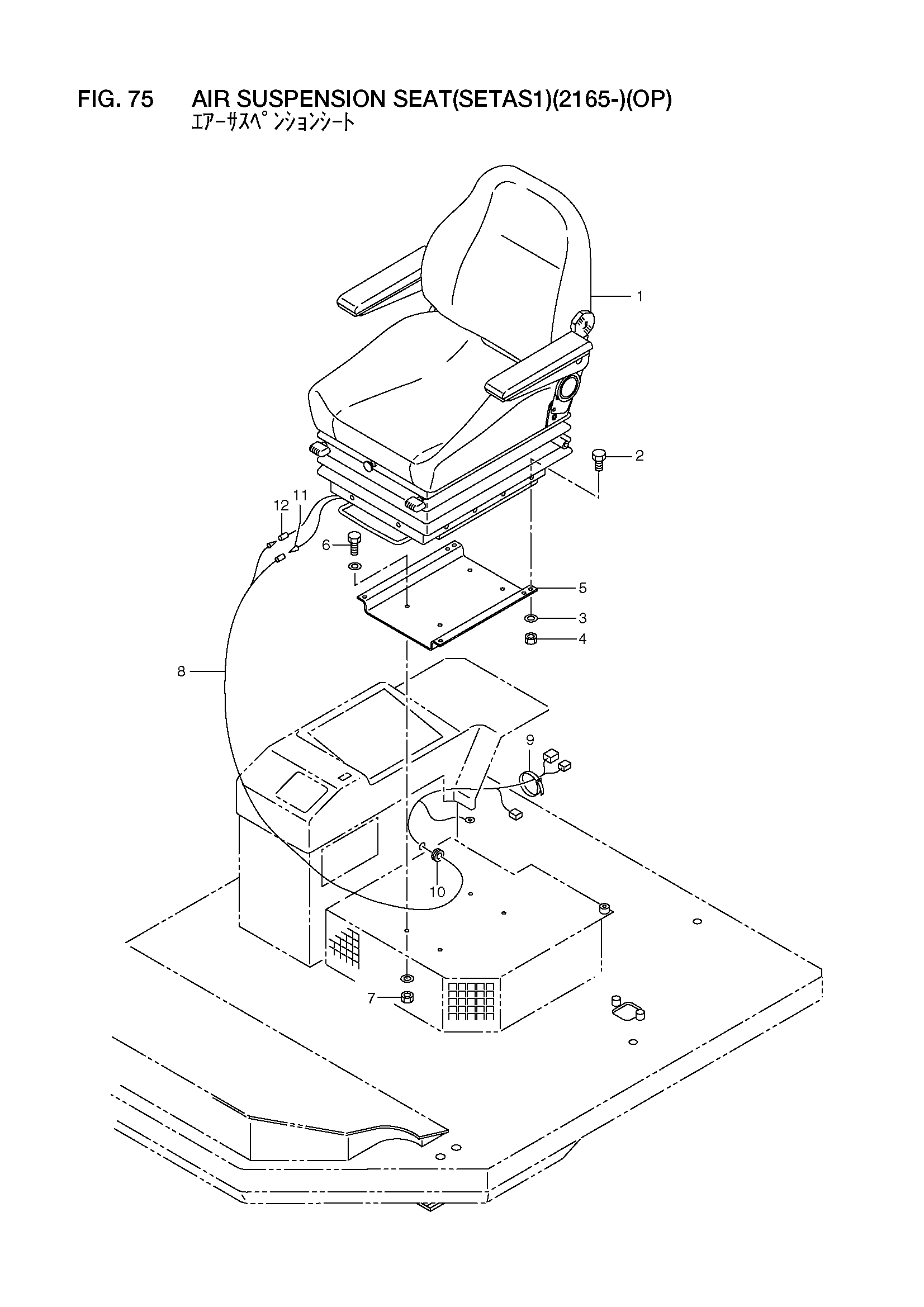

Заводская схема «Воздушный подвеска сиденье(сетас1)(2165-)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56820-50021 | Сиденье | 1 |
| 2 | 01170-08020 | Болт | 6 |
| 3 | 02000-00008 | Шайба | 6 |
| 4 | 01400-10008 | Гайка | 6 |
| 5 | 56560-55111 | Кронштейн | 1 |
| 6 | 01106-08025 | Болт | 4 |
| 7 | 01400-10008 | Гайка | 4 |
| 8 | 56560-55121 | Провод жгут проводов | 1 |
| 9 | 04913-11200 | Инсулокк | 10 |
| 10 | 21471-24231 | Уплотнительная втулка | 1 |
| 11 | 58490-50931 | Клемма | 1 |
| 12 | 58490-50941 | Клемма | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
