Гидравлическая система(стрела и ковш) — HITACHI LX130-7

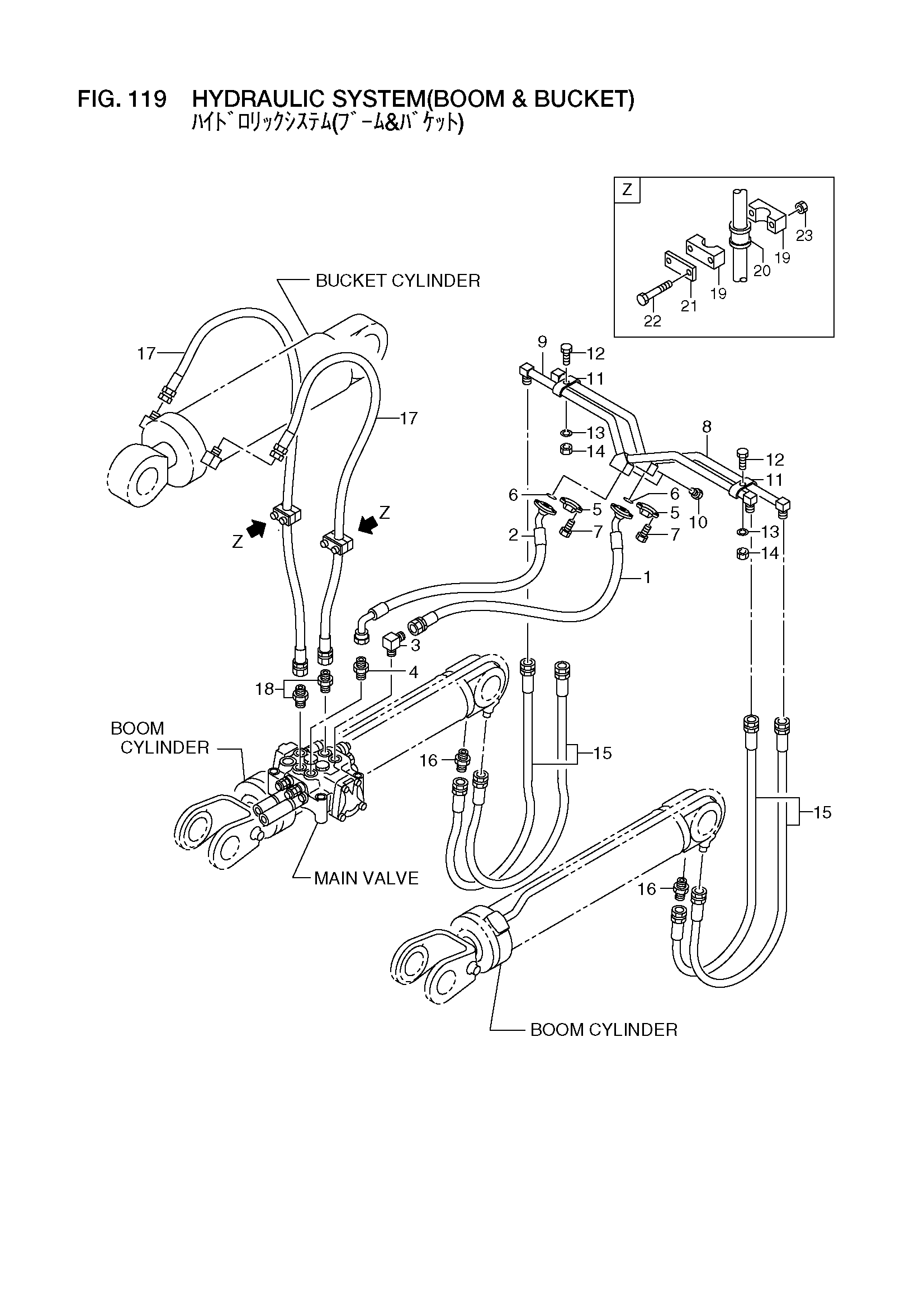

Заводская схема «Гидравлическая система(стрела и ковш)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26567-62191 | Шланг | 1 |
| 2 | 26567-62201 | Шланг | 1 |
| 3 | 26437-62341 | Угловой штуцер | 1 |
| 4 | 04134-21010 | Ниппель | 1 |
| 5 | 26607-62571 | Фланец, разрезной | 4 |
| 6 | 26607-62631 | Уплотнительное кольцо | 2 |
| 7 | 01116-10030 | Болт | 8 |
| 8 | 26767-60201 | Трубка | 1 |
| 9 | 26767-60211 | Трубка | 1 |
| 10 | 24047-92101 | Пробка | 2 |
| 11 | 26437-62381 | Хомут | 2 |
| 12 | 01110-10060 | Болт | 2 |
| 13 | 02010-00010 | Шайба | 2 |
| 14 | 01401-00010 | Гайка | 2 |
| 15 | 26757-62111 | Шланг | 4 |
| 16 | 04134-20606 | Ниппель | 2 |
| 17 | 26757-62081 | Шланг | 2 |
| 18 | 04134-20606 | Ниппель | 2 |
| A | 26437-62491 | Хомут в сборе | 2 |
| 19 | 26437-62561 | Хомут | 4 |
| 20 | 26437-62581 | Кольцо, резиновый | 2 |
| 21 | 26507-62321 | Пластина | 2 |
| 22 | 01110-10100 | Болт | 4 |
| 23 | 01401-00010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
