Ковш левеллер — HITACHI LX130-7

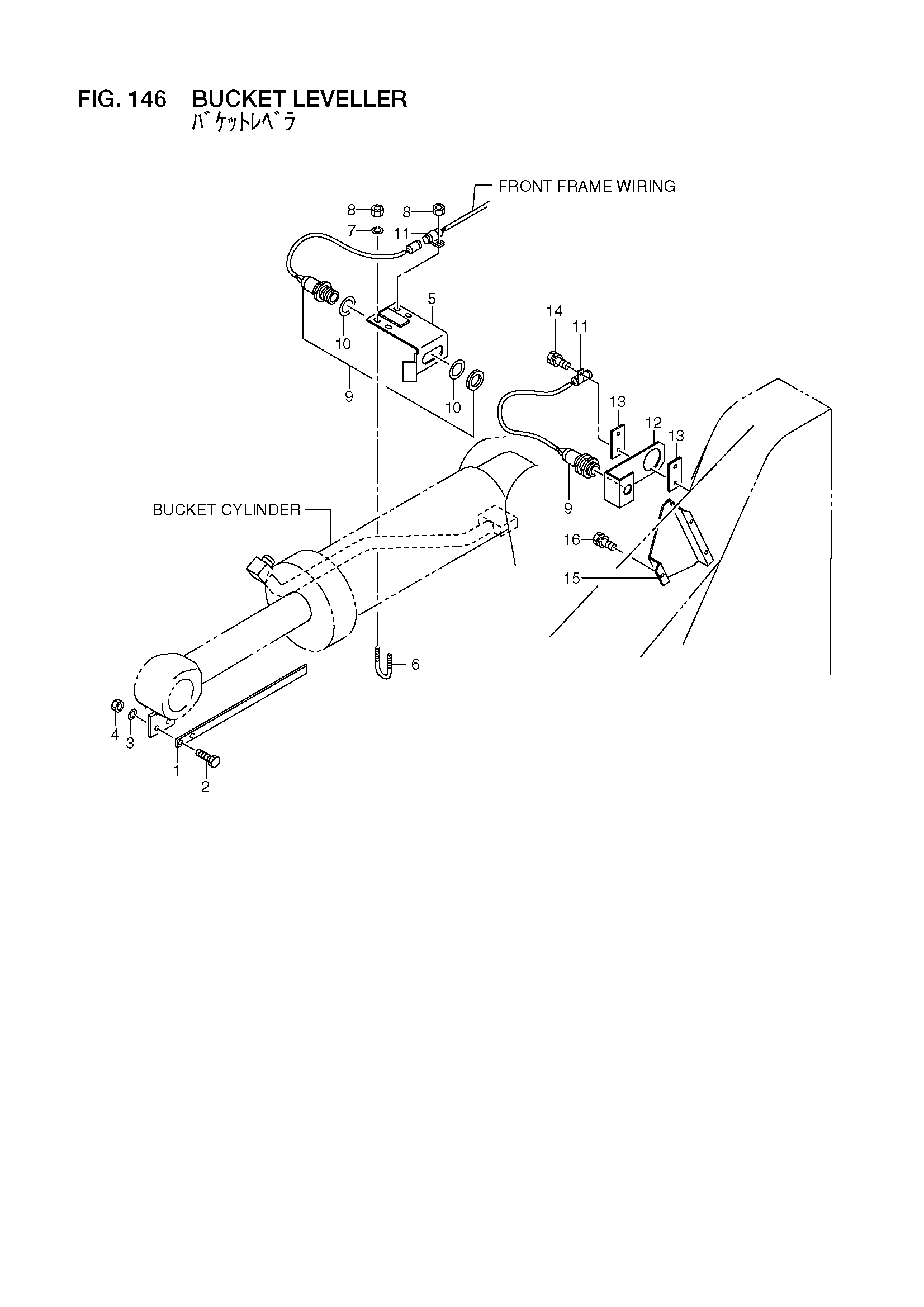

Заводская схема «Ковш левеллер» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26519-12171 | Штанга, левеллер | 1 |
| 2 | 01116-10040 | Болт | 2 |
| 3 | 02011-00010 | Шайба | 2 |
| 4 | 01401-10010 | Гайка | 2 |
| 5 | 26562-42241 | Кронштейн | 1 |
| 6 | 26619-12121 | U болт | 2 |
| 7 | 02000-00010 | Шайба | 4 |
| 8 | 01401-00010 | Гайка | 4 |
| 9 | 26552-42571 | Выключатель, проксимитй | 2 |
| 10 | 02000-00030 | Шайба | 2 |
| 11 | 26602-42951 | Зажим | 2 |
| 12 | 26619-12071 | Кронштейн | 1 |
| 13 | 26689-12031 | Пластина | 2 |
| 14 | 01183-10030 | Болт с шайбой | 2 |
| 15 | 26562-42231 | Пластина, уровень | 1 |
| - | 26562-42232 | Пластина, уровень | 1 |
| 16 | 01183-10020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
