Полный задний крыло(FRF001)(OP) — HITACHI LX130-7

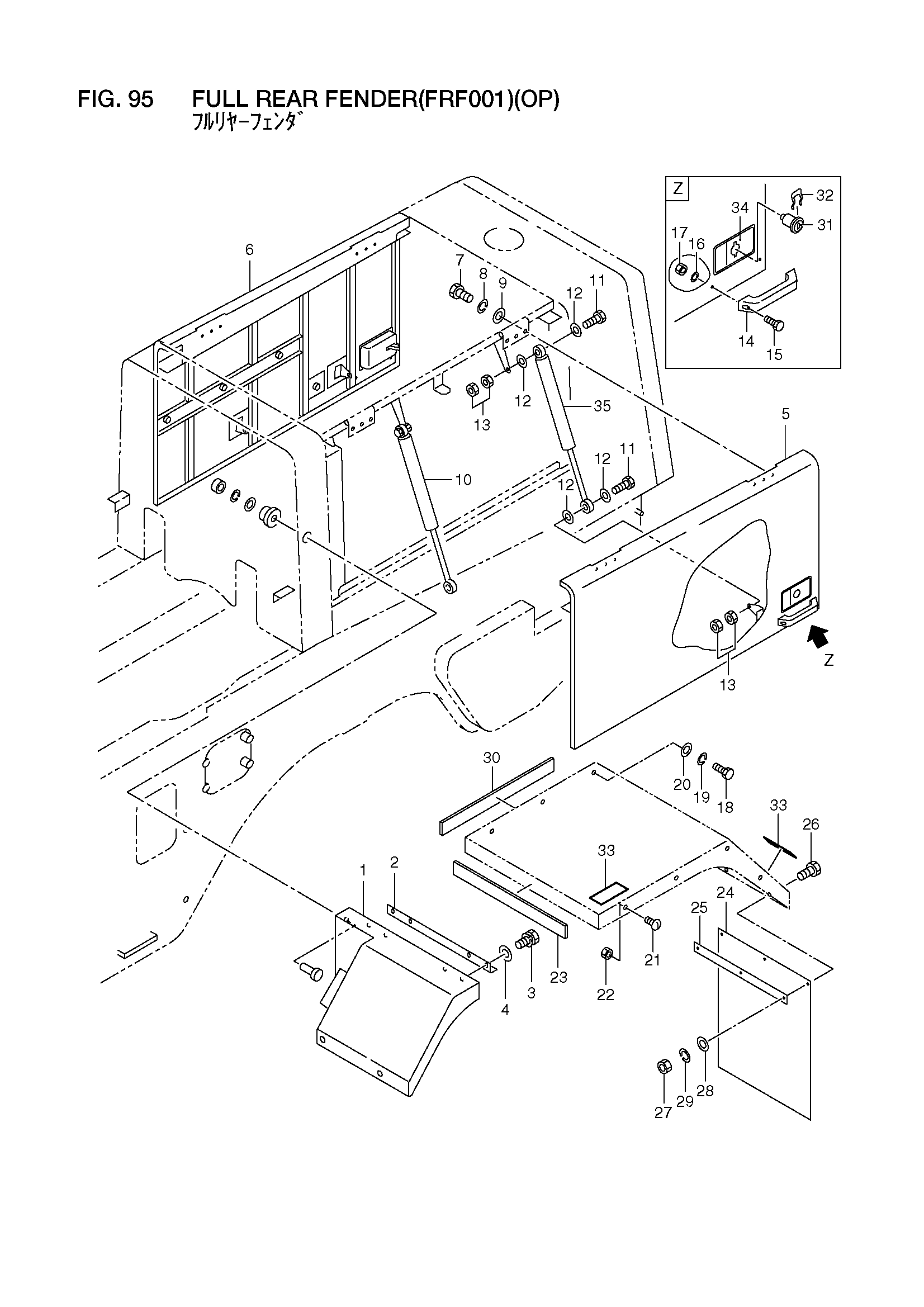

Заводская схема «Полный задний крыло(FRF001)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-56411 | Крыло, LH | 1 |
| - | 56560-56421 | Крыло, RH | 1 |
| 2 | 56560-55891 | Угол | 2 |
| 3 | 01183-10025 | Болт с шайбой | 8 |
| 4 | 02000-00010 | Шайба | 8 |
| 5 | 56560-55901 | Панель, боковой | 1 |
| 6 | 56560-56021 | Панель, боковой | 1 |
| 7 | 01110-10030 | Болт | 12 |
| 8 | 02010-00010 | Шайба | 12 |
| 9 | 02000-00010 | Шайба | 12 |
| 10 | 216G6-43501 | Пружина, GAS | 2 |
| 11 | 01100-08060 | Болт | 8 |
| 12 | 02000-00008 | Шайба | 16 |
| 13 | 01400-00008 | Гайка | 16 |
| 14 | 514A5-12651 | Рукоятка, рукоятка | 2 |
| 15 | 514A5-12671 | Болт | 4 |
| 16 | 02010-00008 | Шайба | 4 |
| 17 | 01400-00008 | Гайка | 4 |
| 18 | 01110-12030 | Болт | 8 |
| 19 | 02010-00012 | Шайба | 8 |
| 20 | 26096-42351 | Шайба | 8 |
| 21 | 26426-78231 | Болт, отверстие крышка | 8 |
| 22 | 01401-00012 | Гайка | 8 |
| 23 | 56050-54721 | Моле | 1 |
| 24 | 56560-56151 | Крышка | 2 |
| 25 | 56560-56161 | Пластина | 2 |
| 26 | 01110-10030 | Болт | 6 |
| 27 | 01401-00010 | Гайка | 6 |
| 28 | 02000-00010 | Шайба | 6 |
| 29 | 02010-00010 | Шайба | 6 |
| 30 | 26426-73641 | Спонге | 2 |
| 31 | 26566-47001 | Шпонка, гидроцилиндр | 2 |
| 32 | 26556-47031 | Зажим | 2 |
| 33 | 56560-56071 | Наклейка | 4 |
| 34 | 26556-47061 | Крышка, блокировка | 2 |
| - | 26556-42342 | Крышка, блокировка | 2 |
| 35 | 216G6-43501 | Пружина, GAS | 2 |
| - | 535C2-60401 | Пружина, GAS | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
