Нагрузка измеритель(LM001)(1/2)(2101-)(OP) — HITACHI LX130-7

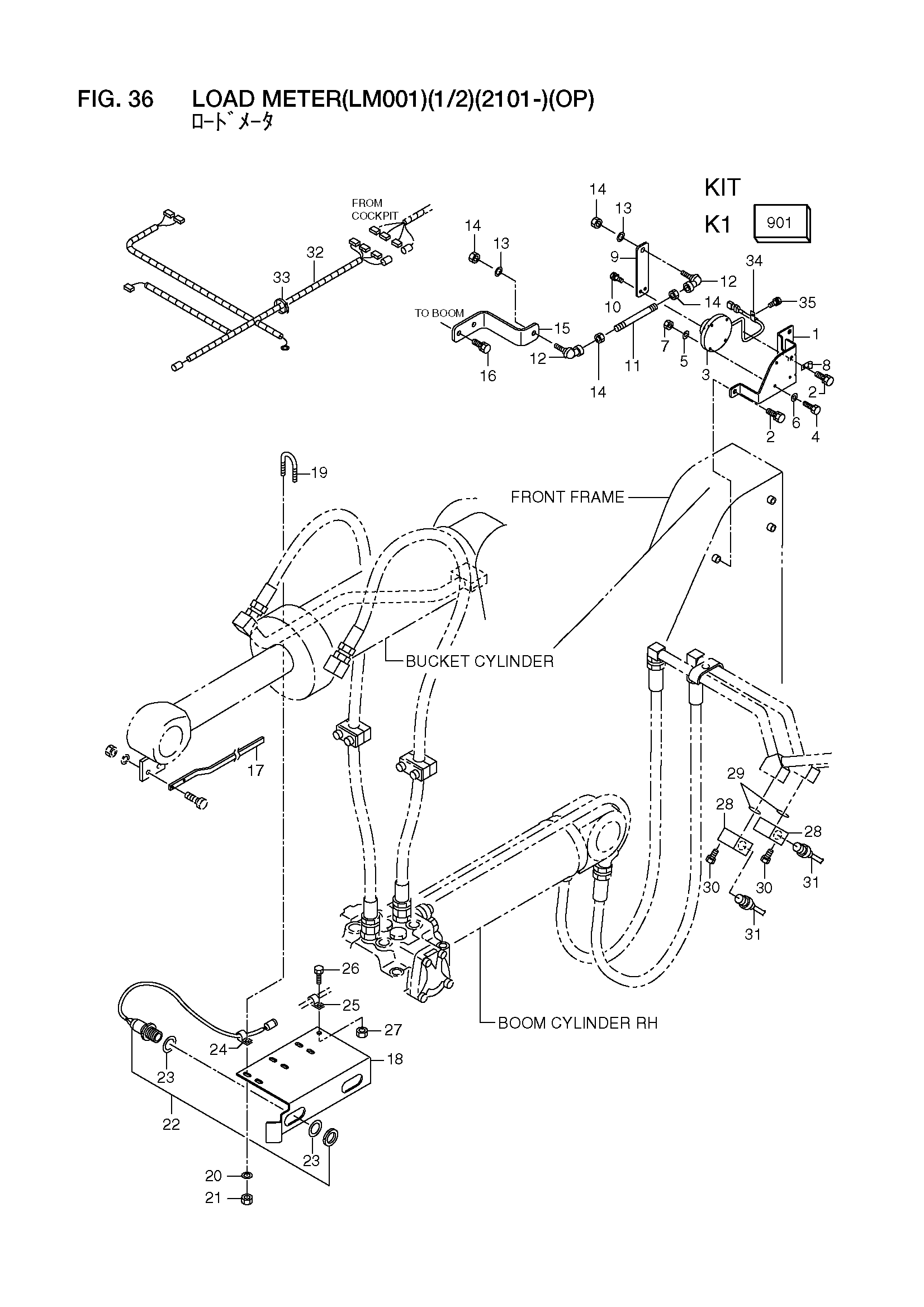

Заводская схема «Нагрузка измеритель(LM001)(1/2)(2101-)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 56560-59101 | Комплект, нагрузка измеритель | 1 |
| 1 | 56560-59571 | Кронштейн | 1 |
| 2 | 01183-10016 | Болт с шайбой | 3 |
| 3 | 56560-59141 | Измеритель, потентион | 1 |
| 4 | 01100-06020 | Болт | 4 |
| 5 | 02010-00006 | Шайба | 4 |
| 6 | 02000-00006 | Шайба | 4 |
| 7 | 01400-00006 | Гайка | 4 |
| 8 | 26602-42031 | Зажим | 1 |
| 9 | 56560-59581 | Пластина | 1 |
| 10 | 01183-06012 | Болт с шайбой | 2 |
| 11 | 26405-42051 | Шток | 1 |
| 12 | 26601-12031 | Соединение, шарик | 2 |
| 13 | 02010-00010 | Шайба | 2 |
| 14 | 01401-00010 | Гайка | 4 |
| 15 | 56560-59591 | Пластина, тяга | 1 |
| 16 | 01183-10016 | Болт с шайбой | 2 |
| 17 | 55555-50065 | Штанга, левелер | 1 |
| 18 | 55555-50066 | Кронштейн | 1 |
| 19 | 26619-12121 | U болт | 3 |
| 20 | 26606-52721 | Шайба | 6 |
| 21 | 01401-00010 | Гайка | 6 |
| 22 | 26552-42571 | Выключатель, проксимитй | 1 |
| 23 | 02000-00030 | Шайба | 2 |
| 24 | 26602-42951 | Зажим | 1 |
| 25 | 26752-42621 | Зажим | 1 |
| 26 | 01100-10020 | Болт | 1 |
| 27 | 01401-00010 | Гайка | 1 |
| 28 | 56560-59771 | Адаптер | 2 |
| 29 | 26607-62631 | Уплотнительное кольцо | 2 |
| 30 | 01116-10060 | Болт | 8 |
| 31 | 20682-42011 | Датчик, давление | 2 |
| 32 | 56560-59161 | Провод жгут проводов | 1 |
| 33 | 04913-11200 | Инсулокк | 20 |
| 34 | 26752-42621 | Зажим | 1 |
| 35 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
