Поворотный гидроцилиндр (ANP002) — HITACHI LX130-7

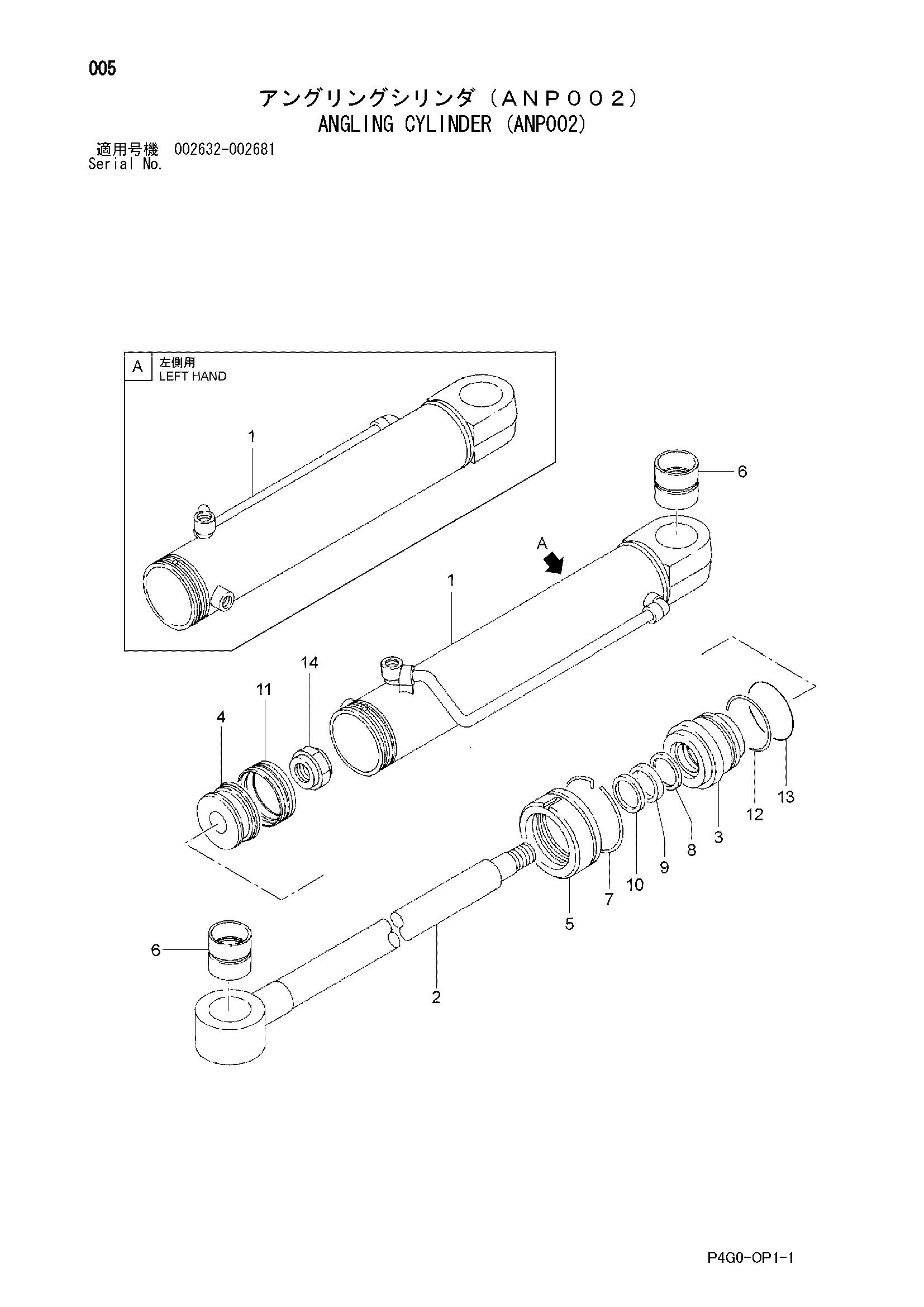

Заводская схема «Поворотный гидроцилиндр (ANP002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56503-20252 | Гидроцилиндр в сборе (правый) | 1 | |
| 56503-20341 | Гидроцилиндр в сборе (левый) | 1 | |
| 1 | 26508-57071 | Гидроцилиндр (правый) | 1 |
| 1 | 26508-57031 | Гидроцилиндр (левый) | 1 |
| 2 | 26508-57131 | Шток поршня | 1 |
| 3 | 26110-57021 | Втулка | 1 |
| 4 | 26508-57121 | Поршень | 1 |
| 5 | 26110-57031 | Винт | 1 |
| 6 | 26608-57111 | Втулка | 2 |
| 7 | 26110-57101 | Кольцо | 1 |
| 8-13 | 26508-57061 | Оверхаул комплект | 1 |
| 8 | 26110-57071 | Кольцо буффер | 1 |
| 9 | 26110-57081 | Манжета | 1 |
| 10 | 26110-57061 | Пылезащитное уплотнение | 1 |
| 11 | 26110-57121 | Уплотнение поршень | 1 |
| 12 | 26110-57111 | Опорное кольцо | 1 |
| 13 | 03300-00900 | Уплотнительное кольцо | 1 |
| 14 | 26267-77041 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
