Аккумулятор короб — HITACHI LX130-7

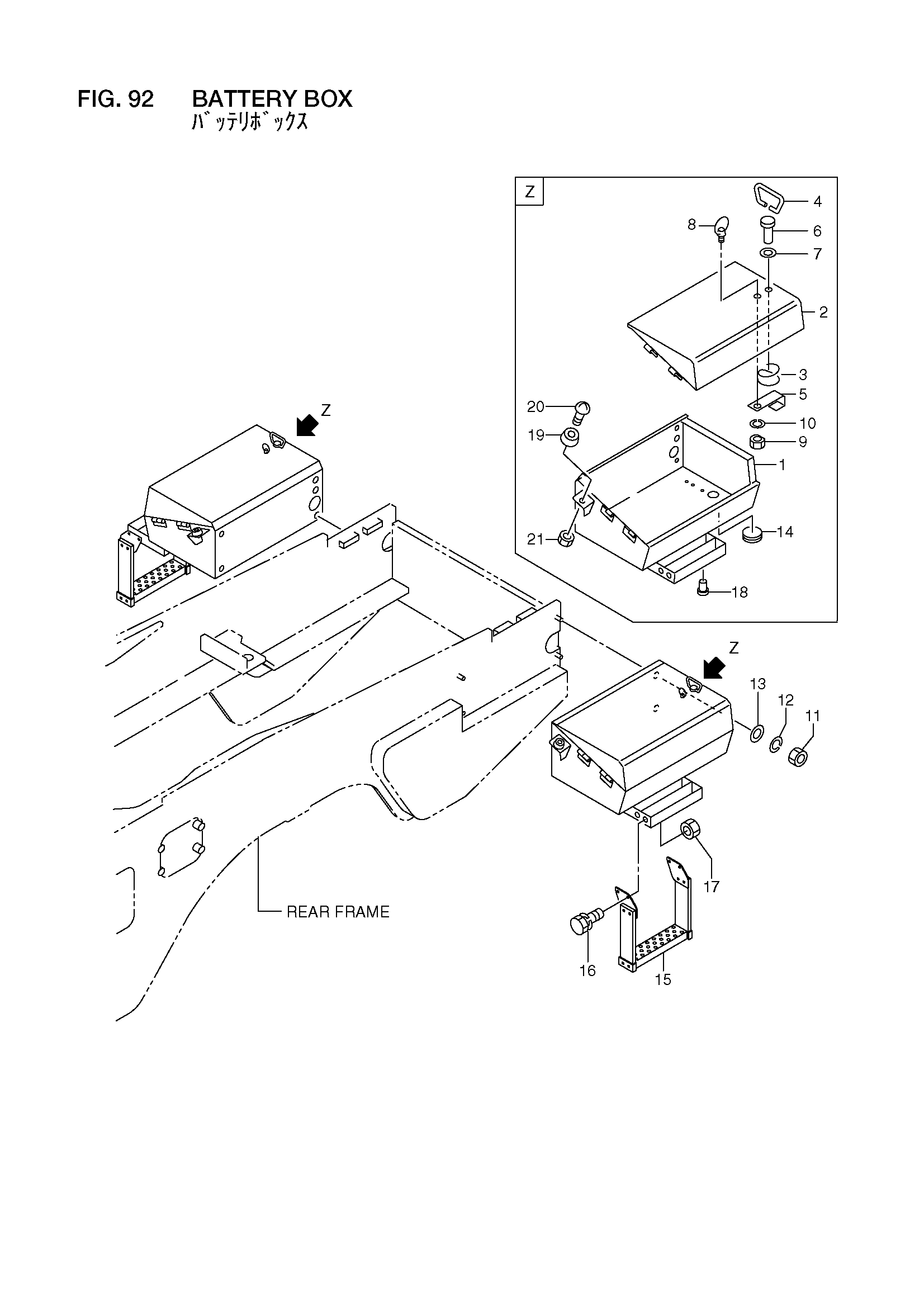

Заводская схема «Аккумулятор короб» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26566-50221 | Аккумулятор короб в сборе, LH | 1 |
| - | 26566-50231 | Аккумулятор короб в сборе, RH | 1 |
| 1 | 26566-50201 | Короб, LH | 1 |
| - | 26566-50211 | Короб, RH | 1 |
| 2 | 26566-52051 | Крышка, LH | 1 |
| - | 26566-52061 | Крышка, RH | 1 |
| 3 | 26606-52421 | Пружина | 2 |
| 4 | 26606-52431 | Рукоятка | 2 |
| 5 | 26606-52441 | Кронштейн | 2 |
| 6 | 26606-52451 | Палец | 2 |
| 7 | 02000-00016 | Шайба | 2 |
| 8 | 26626-52001 | Болт, проушина | 2 |
| 9 | 01400-00008 | Гайка | 2 |
| 10 | 02010-00008 | Шайба | 2 |
| 11 | 01401-00012 | Гайка | 8 |
| 12 | 02010-00012 | Шайба | 8 |
| 13 | 26096-42351 | Шайба | 8 |
| 14 | 56600-58541 | Уплотнительная втулка | 2 |
| 15 | 26556-50271 | Ступень | 2 |
| 16 | 01183-10025 | Болт с шайбой | 8 |
| 17 | 01401-00010 | Гайка | 8 |
| 18 | 26754-12491 | Пробка, отверстие | 14 |
| 19 | 26506-52111 | Амортизатор, резиновый | 2 |
| 20 | 01031-05025 | Винт | 2 |
| 21 | 01400-00005 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
